PHOTOS KX101 Electrique

	B	D	J	O	P	R
1
2		PORTAIL DES CONSIGNATIONS		Révision	0	Retour GENERAL
3				Date	2026	Retour GENERAL
4				Date	2026
5	KX 101	Aide à la consignation	Electrique BT - KX 101			KX 101
6						KX 101
7
8						FCM KX 101 Elec BT
9						FCM KX 101 Elec BT

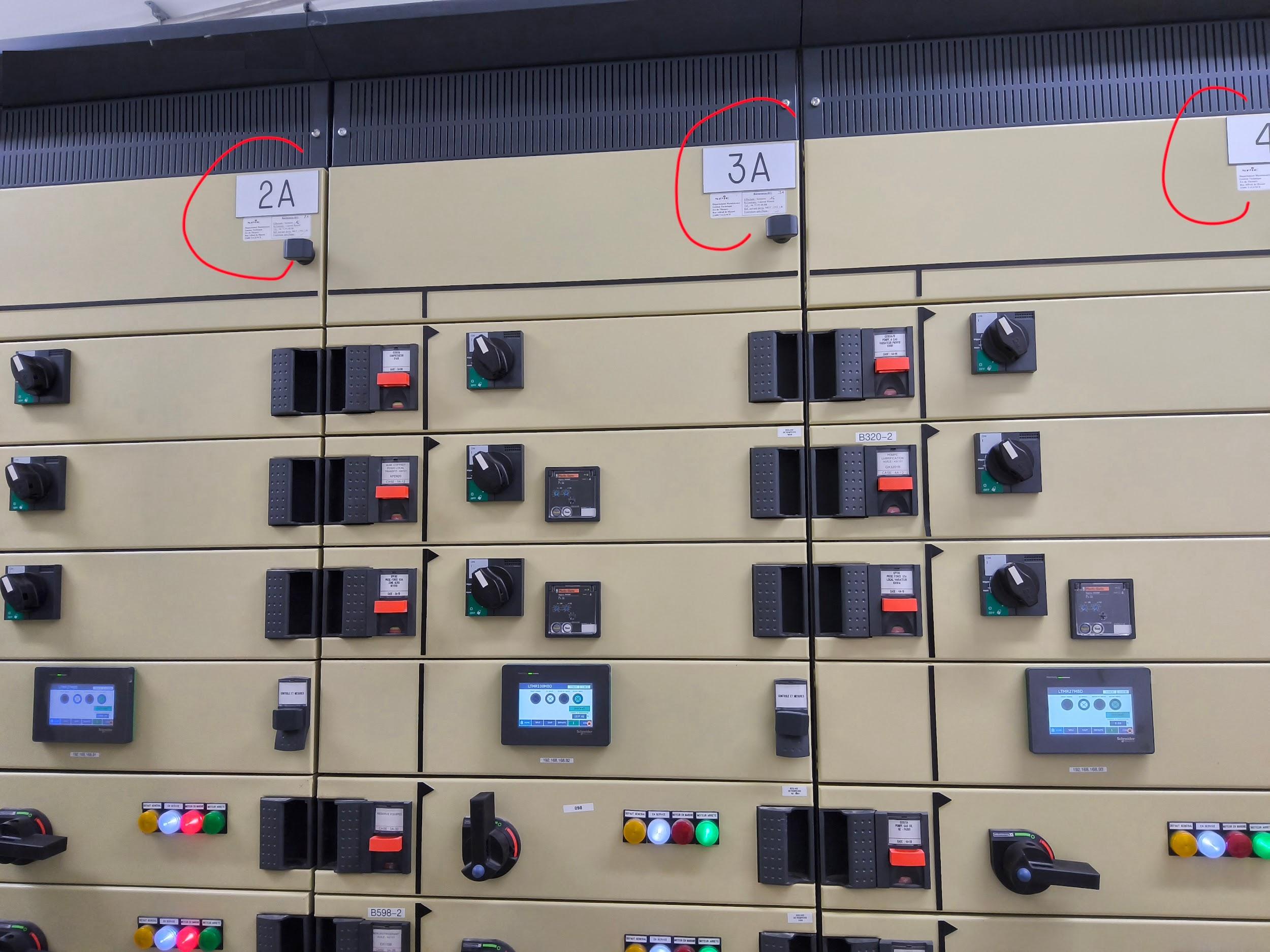

10	Les tiroirs de consignation du KX 101 se trouvent sur les colonnes 2A, 3A et 4A Jeu de barre A Salle électrique
11

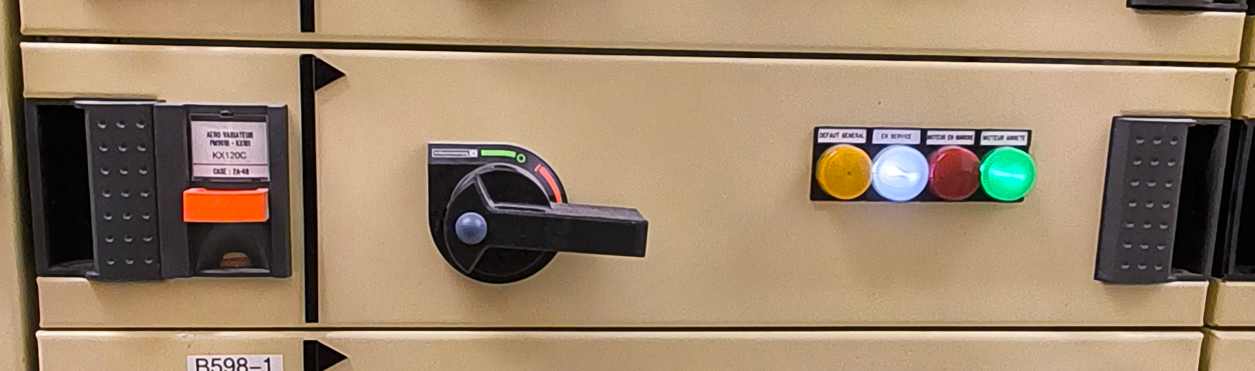

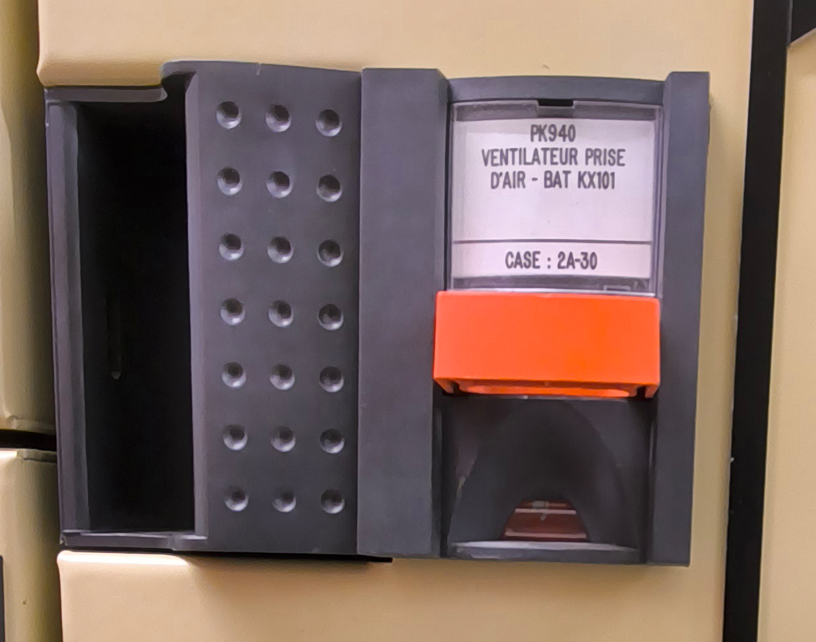

12	Chaque tiroir possède un N° : 2A - XX (Colonne 2 - Jeu de barre A), un TAG, la Désignation de l'équipement et la machine associée
13

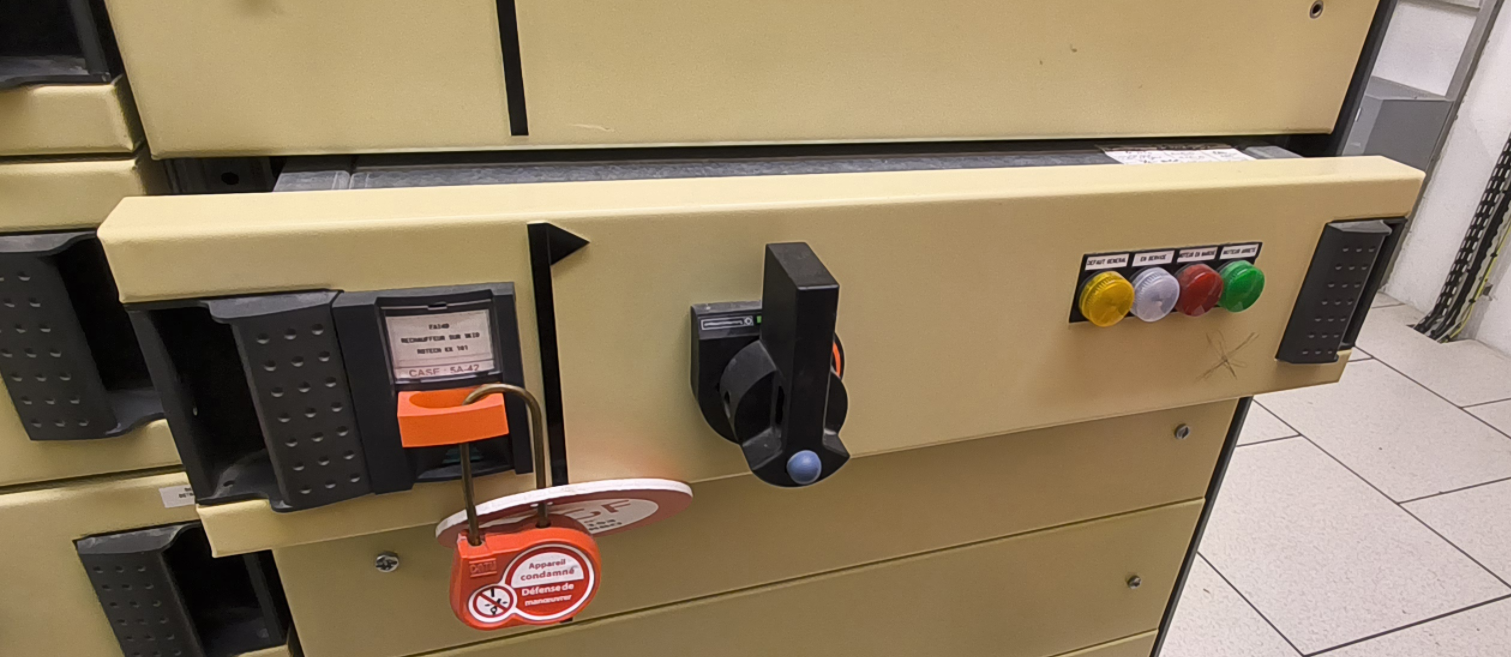

14	Pour consigner le tiroir, tourner le levier vers le haut (Position 0) point débrocher le tiroir et placer le cadenas de consignation
15

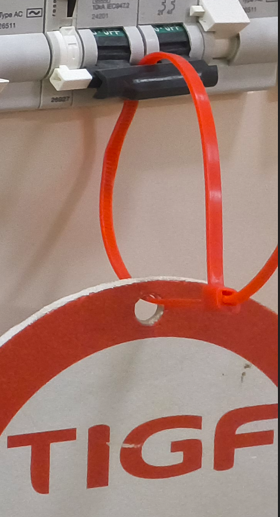

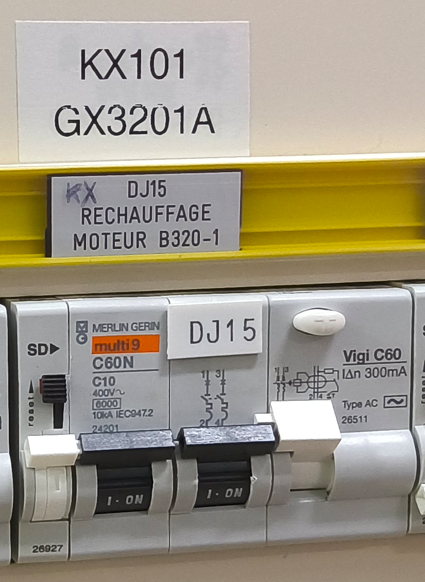

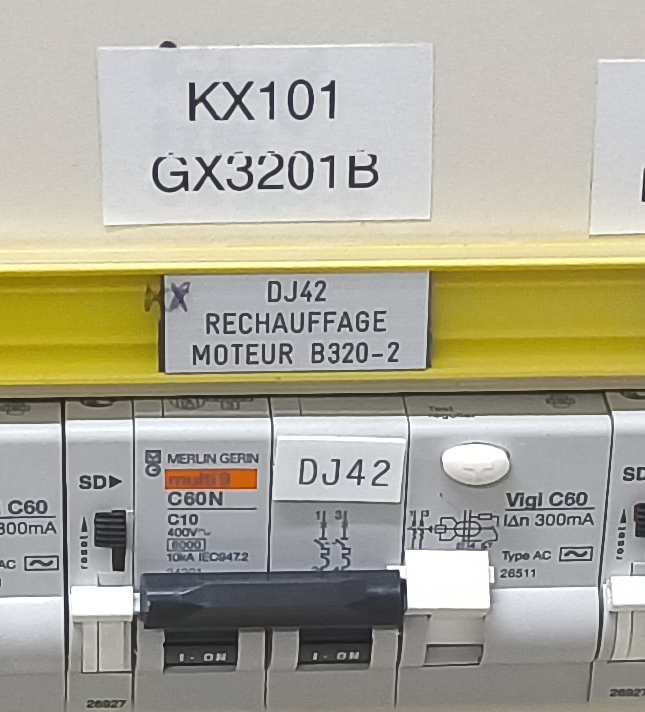

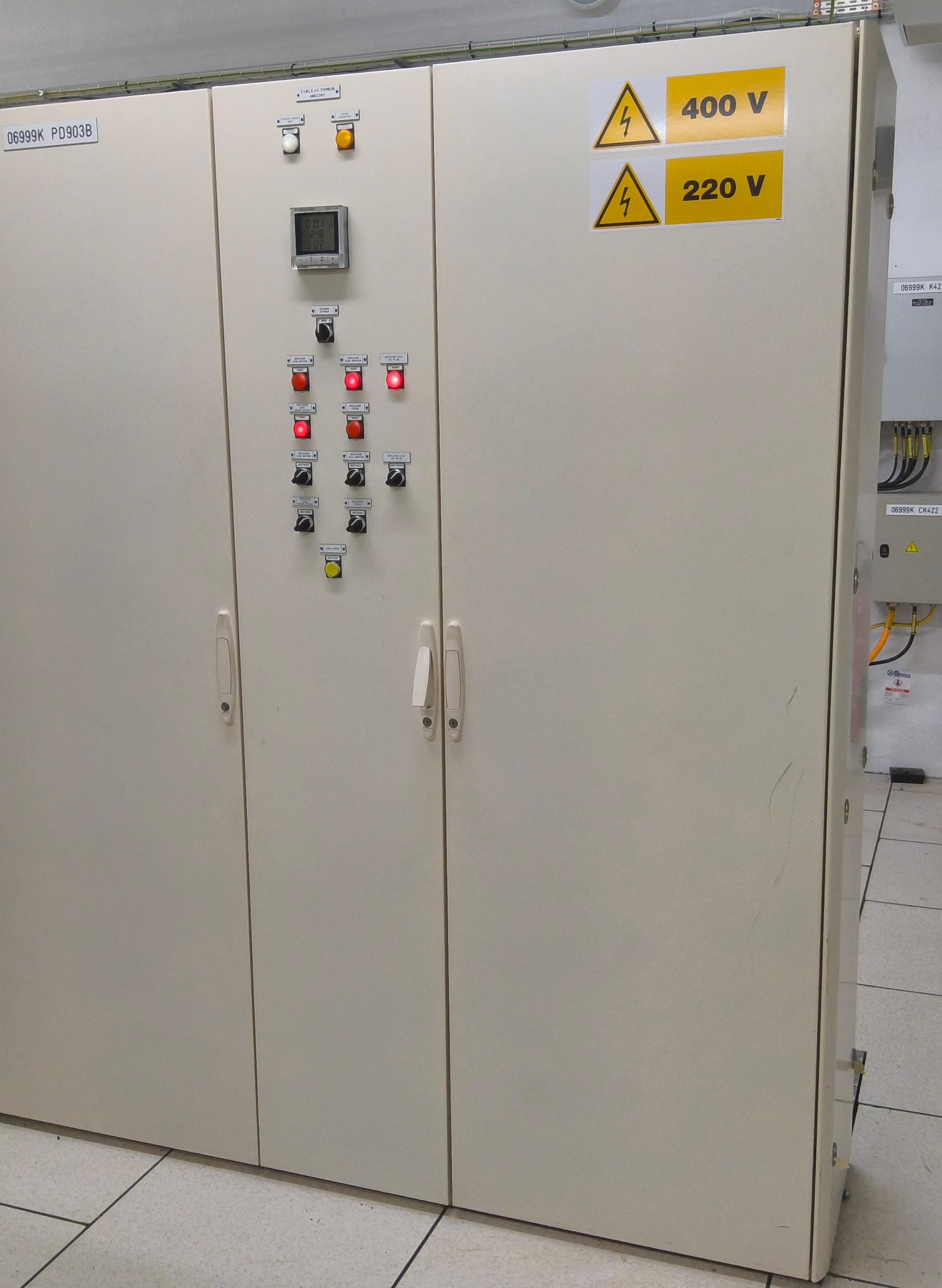

16	Les Disjoncteurs se trouvent dans l'armoire 400V / 200V. Abaissez le disjoncteur à consigner et placer un colson avec le macaron
17

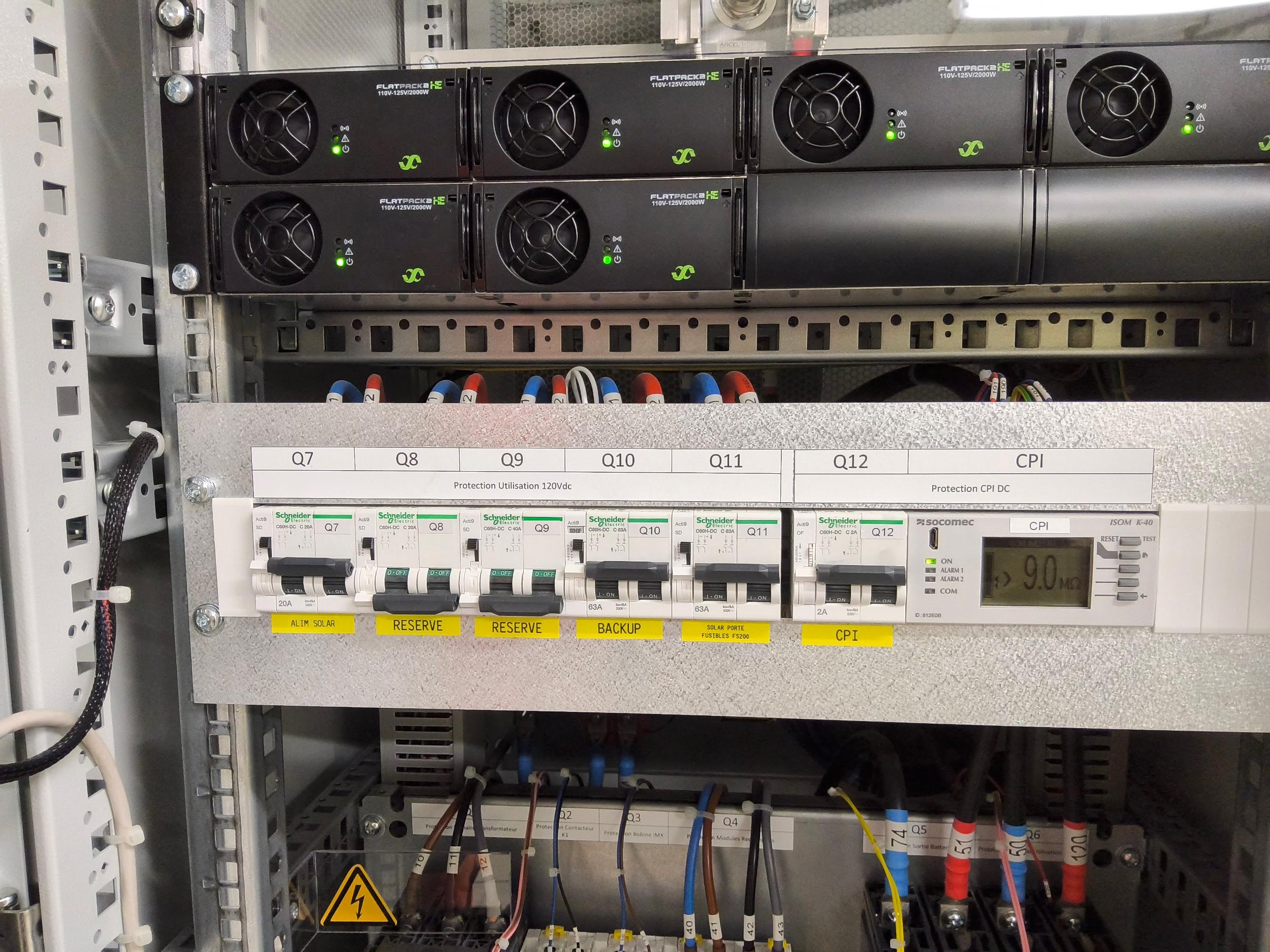

18	Le dernier disjoncteur Q10 se trouve dans l'armoire PC 903
