2		PORTAIL DES CONSIGNATIONS							Révision	0	Retour GENERAL
3									Date	2026	Retour GENERAL
4									Date	2026
5		KX 101	Aide à la consignation			Procédé - Gaz					KX 101	FCM KX101 ELEC BT
6											KX 101	FCM KX101 ELEC BT
7
8											FCM Grille Gaz	FCM KX101 HTA Variateur

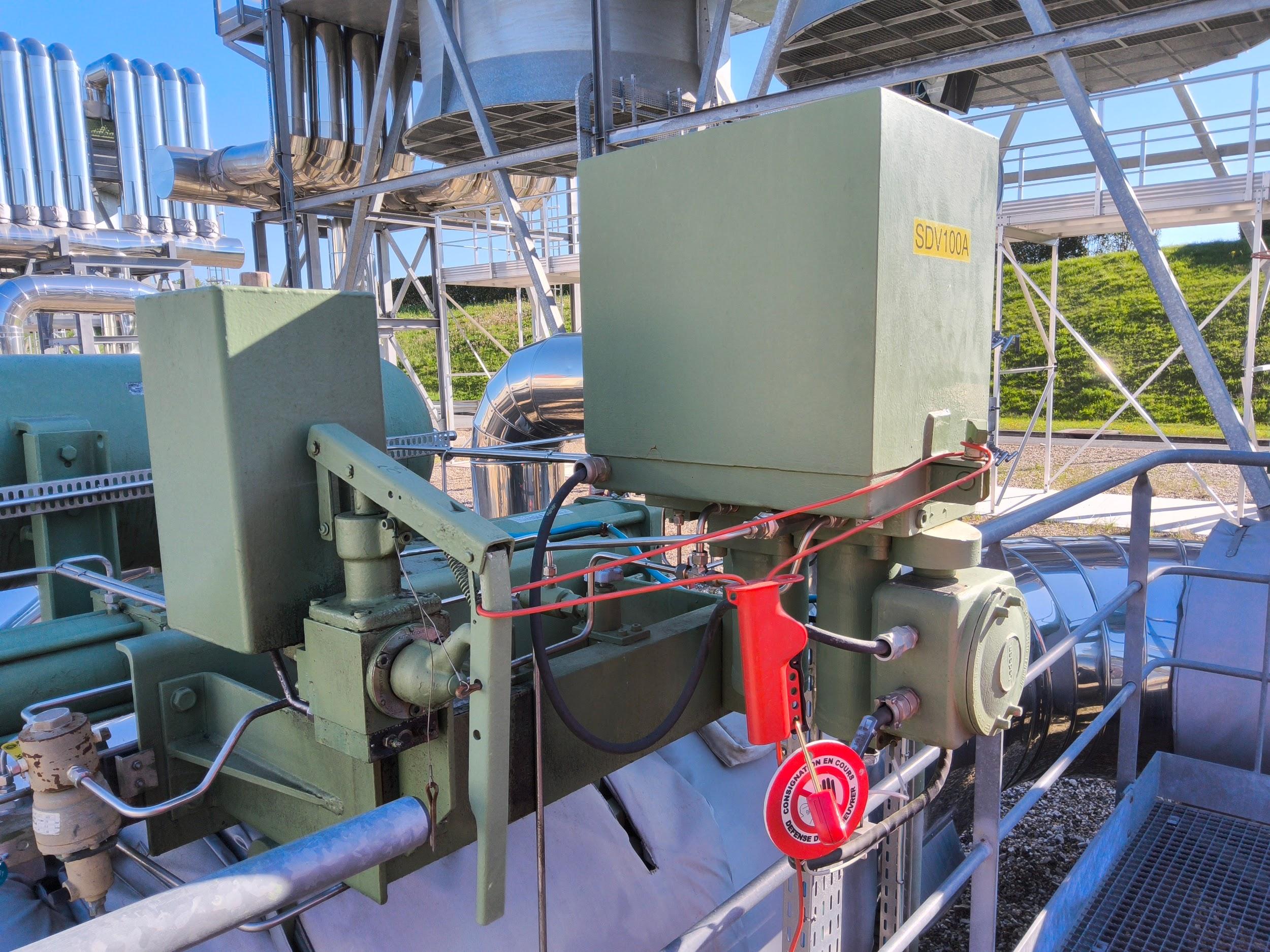

9											FCM Grille Gaz	FCM KX101 HTA Variateur

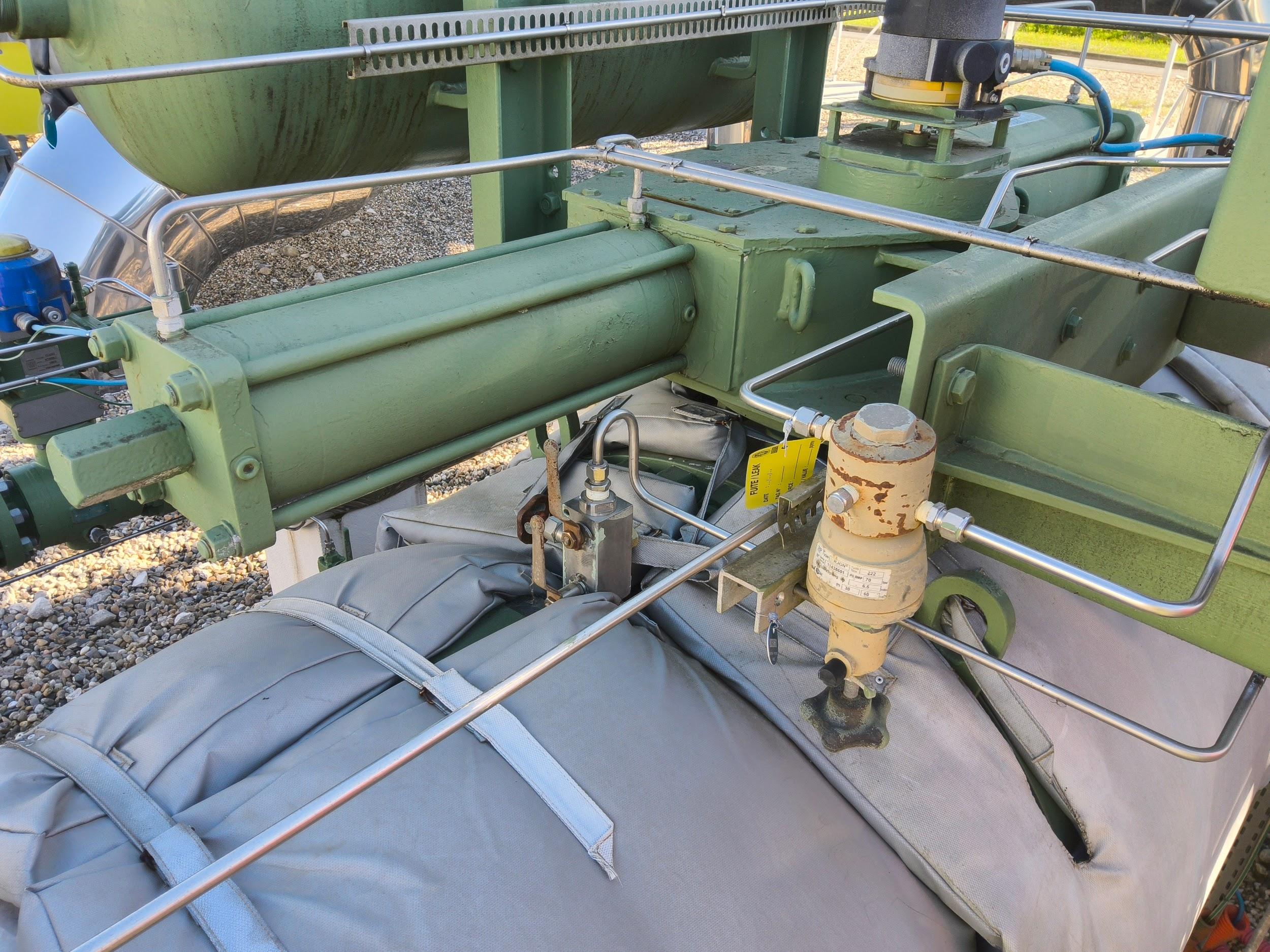

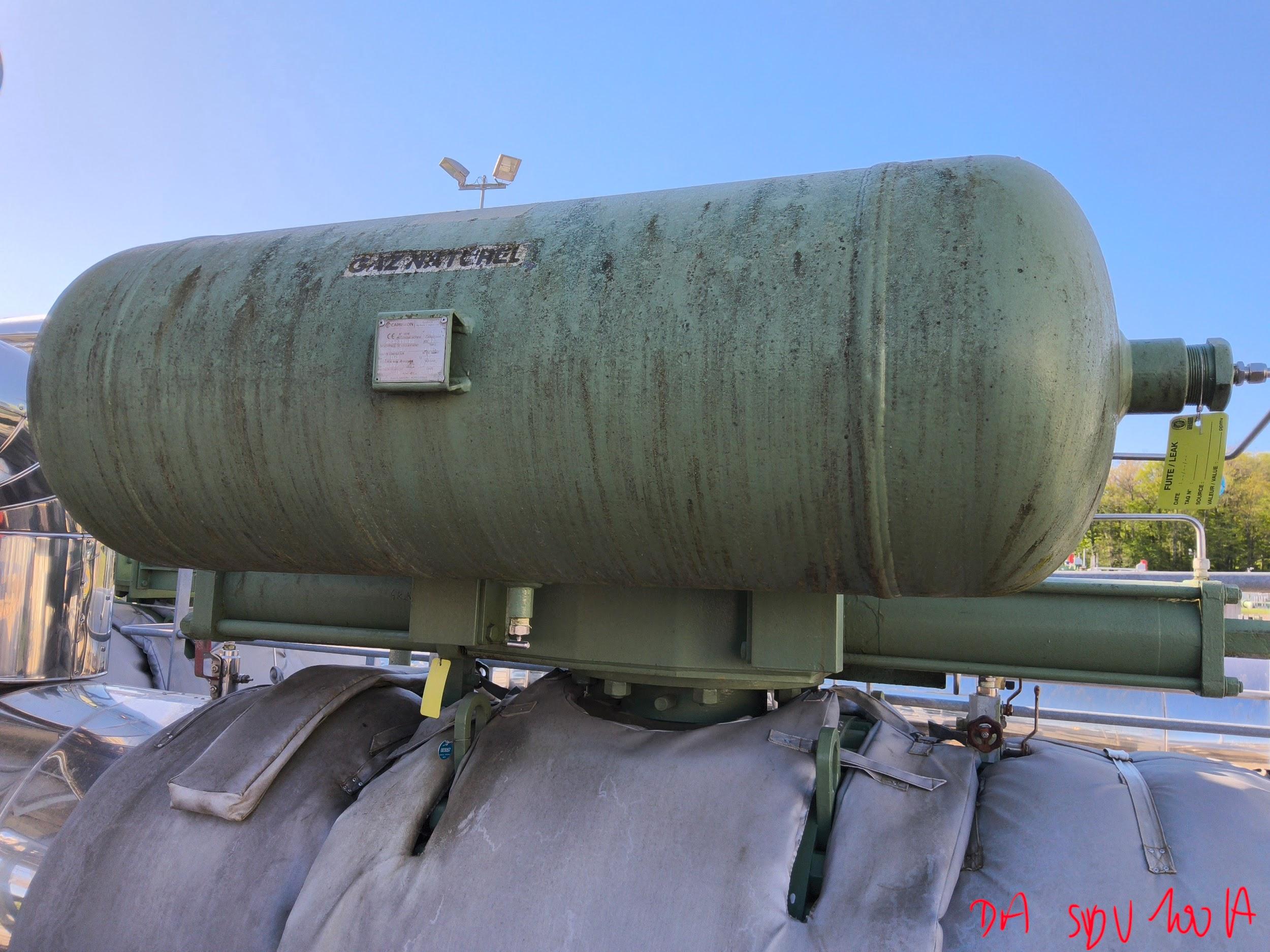

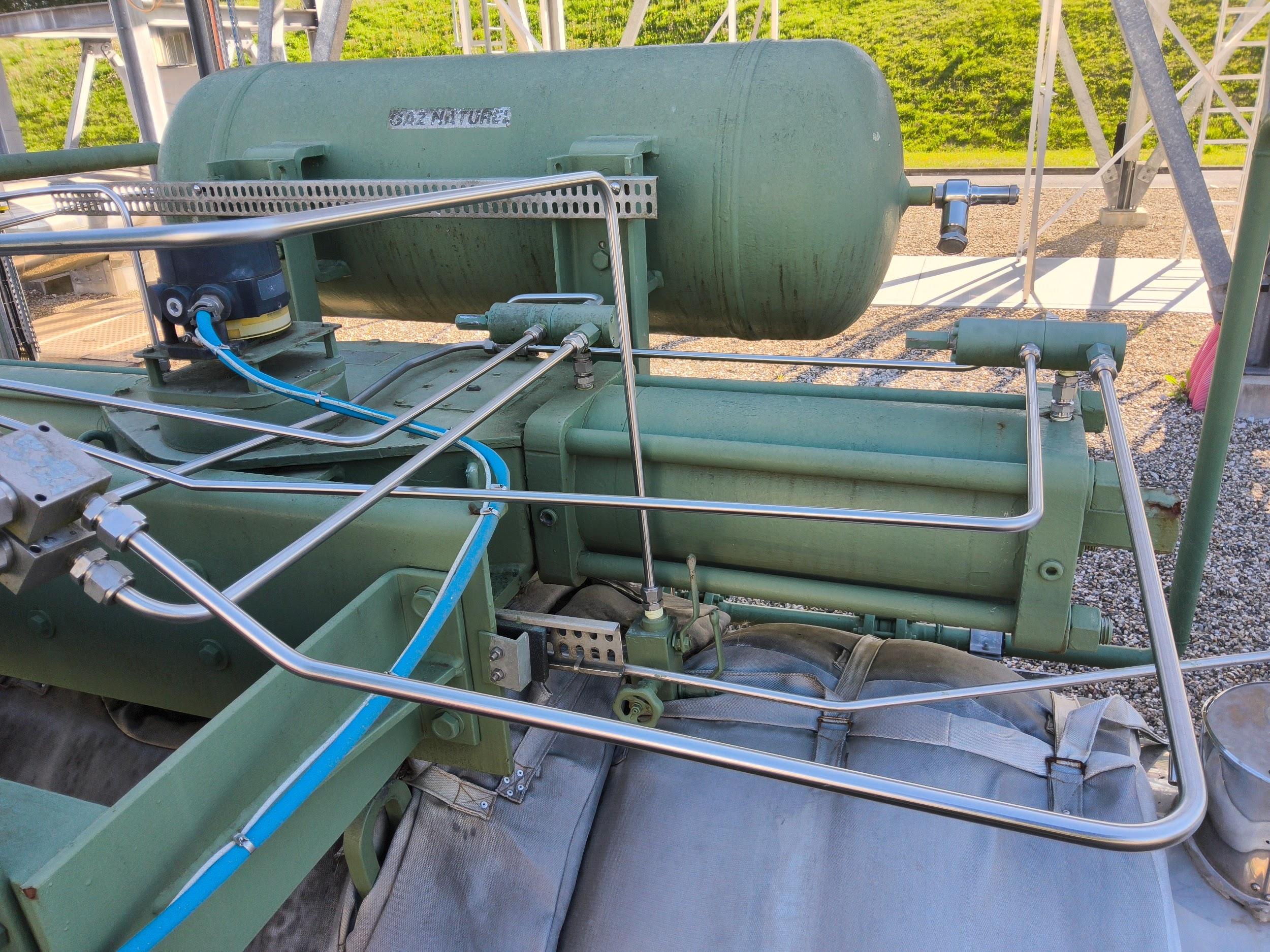

10	SDV 100A										Pour la manipulation des éléments BSU (Mesures Maîtrise des Risques), une information est OBLIGATOIRE

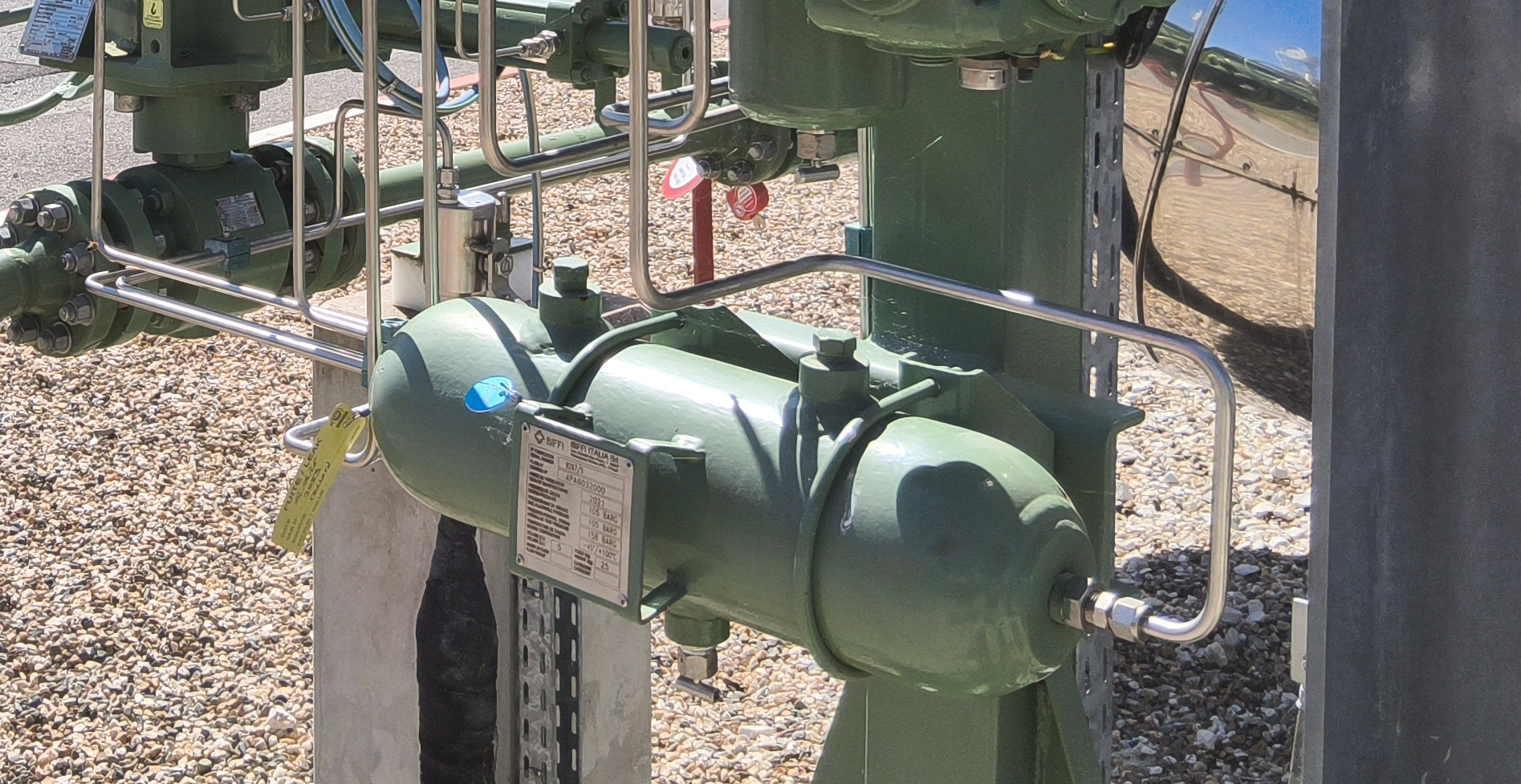

11		SDV 100 A		Hydraulique et pneumatique	Robinet alimentation		DA

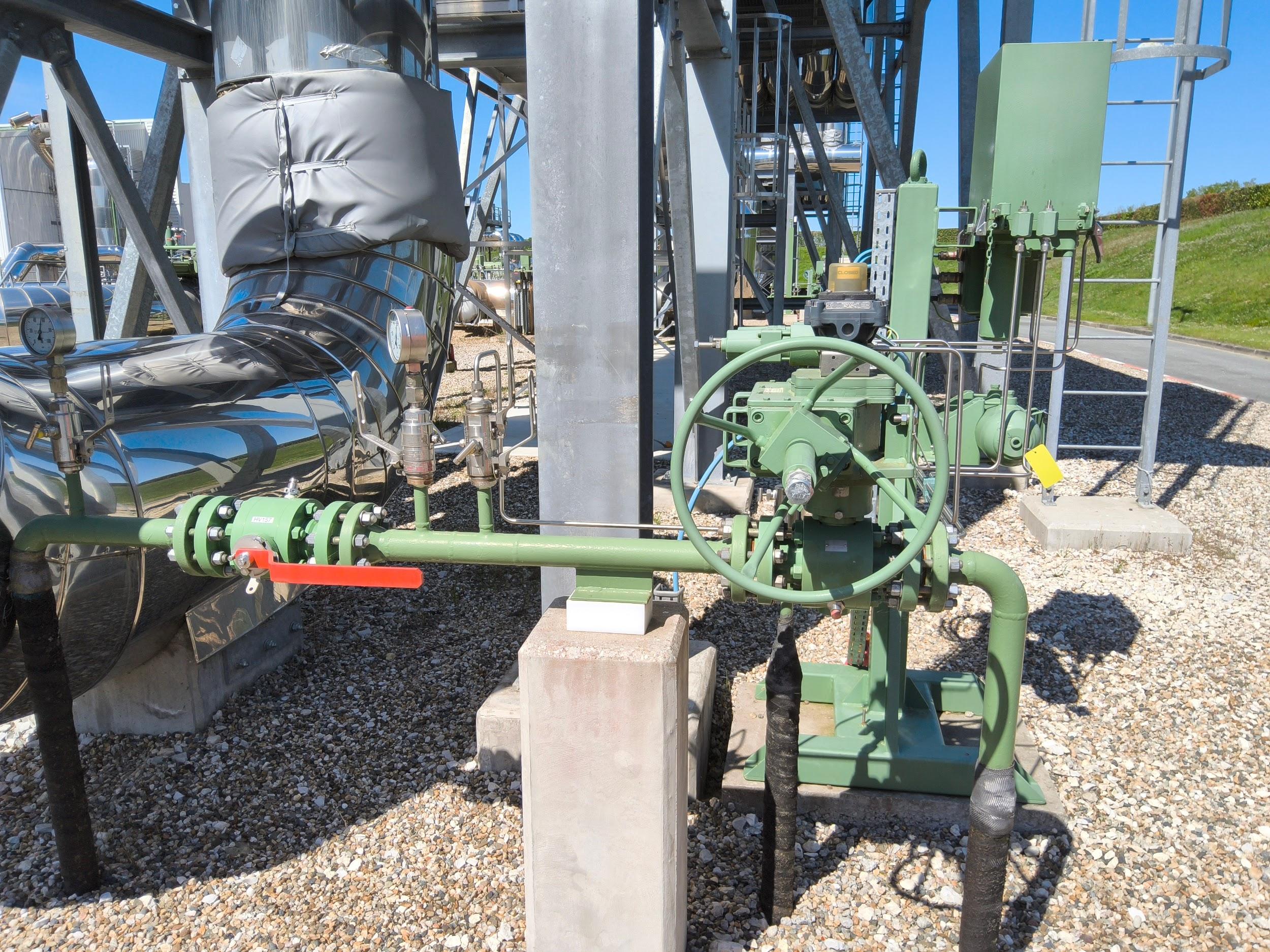

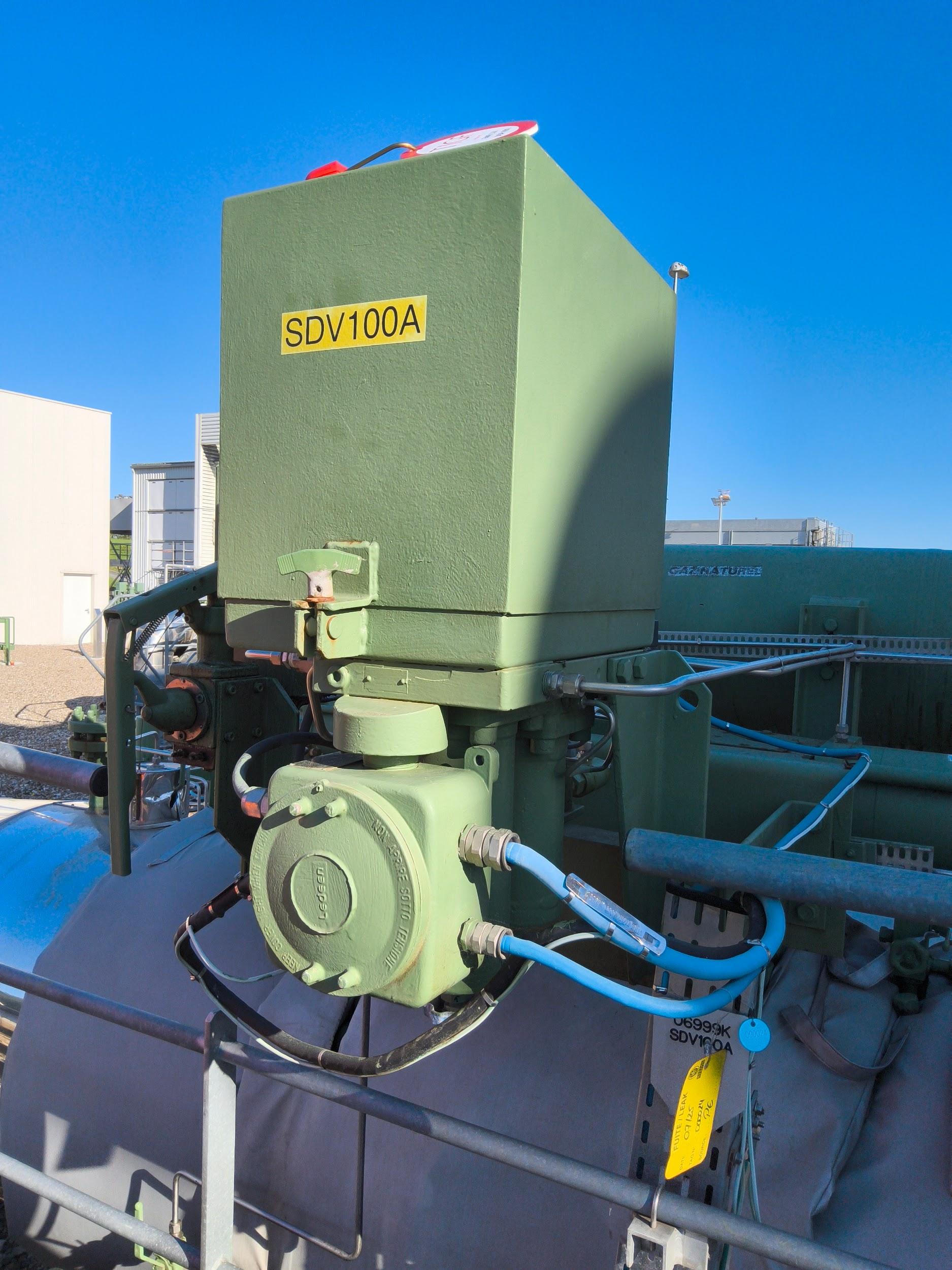

12		Vue ensemble SDV 100A Aspiration KX 101		Consignation des coffrets hydraulique et pneumatique	Fermeture robinet Déconnection Tubing		Purge robinet sous Ballon DA Faire une VAT visuelle Amont et Aval sur Mano
13		Zone 8

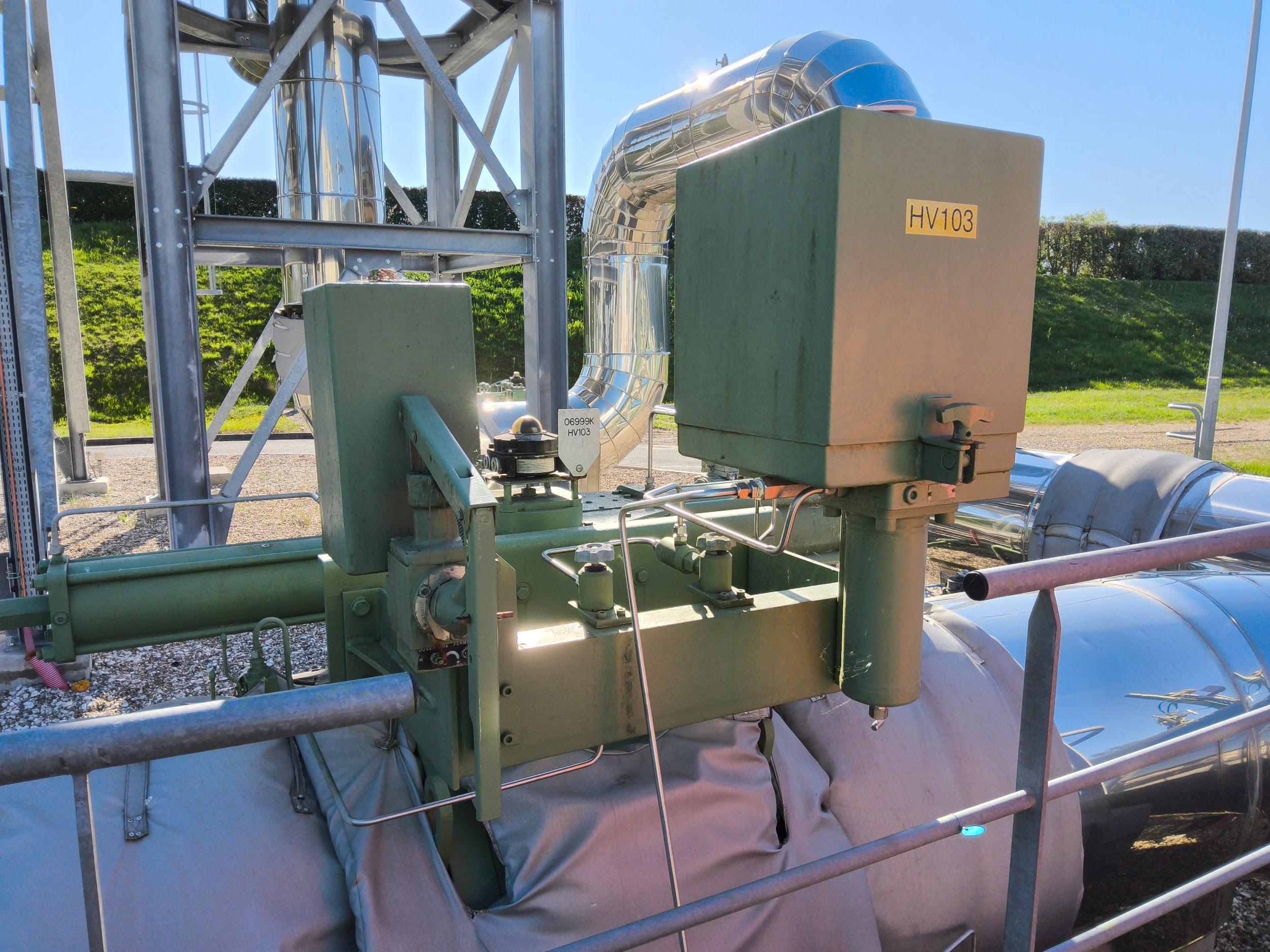

14
15	HV 103
16		HV 103		Hydraulique et pneumatique	Robinet alimentation

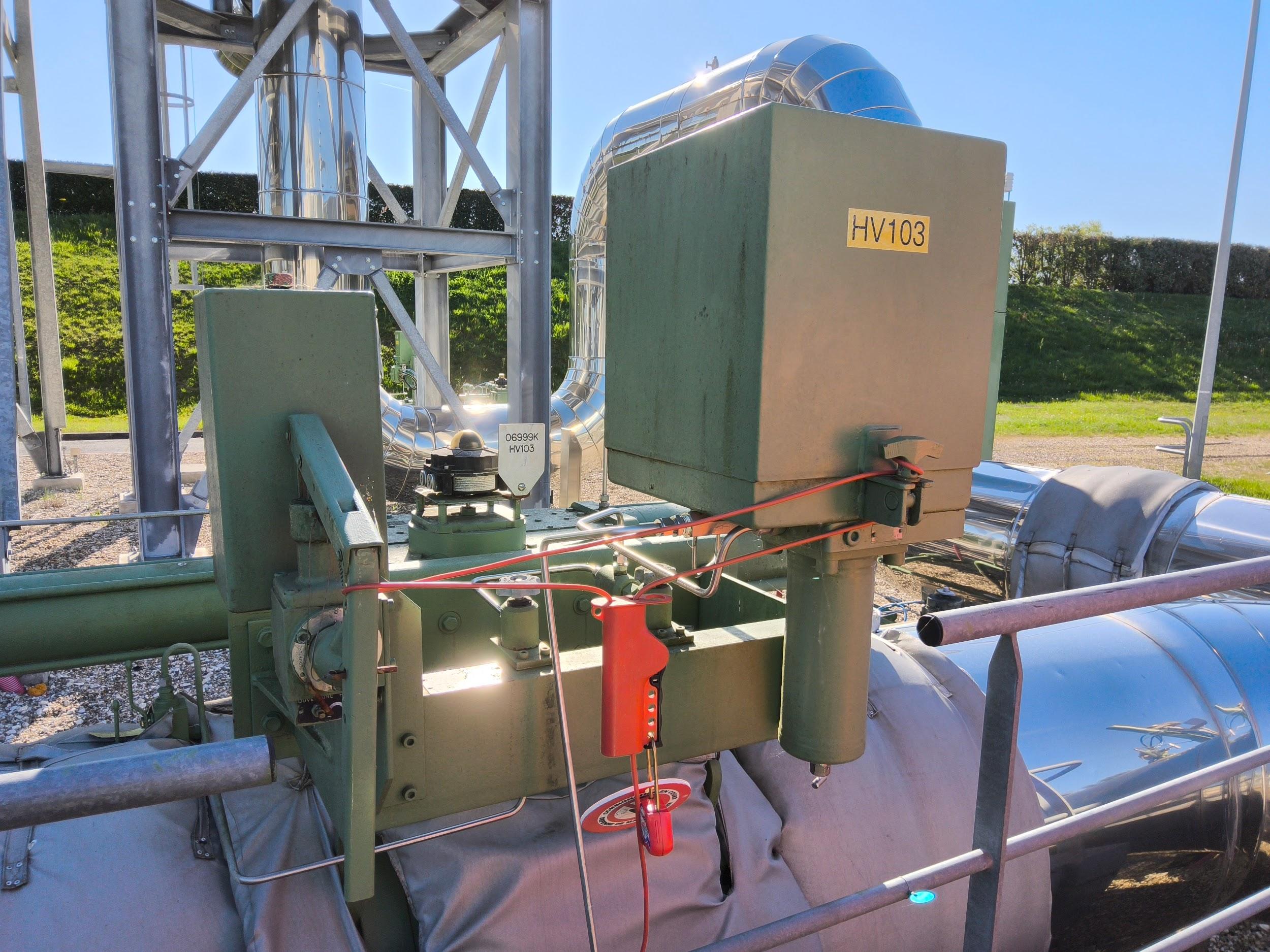

17		Vue ensemble HV 103 Aspiration KX 101 (DBB)		Consignation des coffrets hydraulique et pneumatique	Fermeture robinet Déconnection Tubing
18		Zone 8
19
20	PDIT 101
21		PDIT 101		Robinet alimentation
22		Vue ensemble PDIT 101 Aspiration KX 101		Fermeture robinet Déconnection Tubing
23		Zone 8

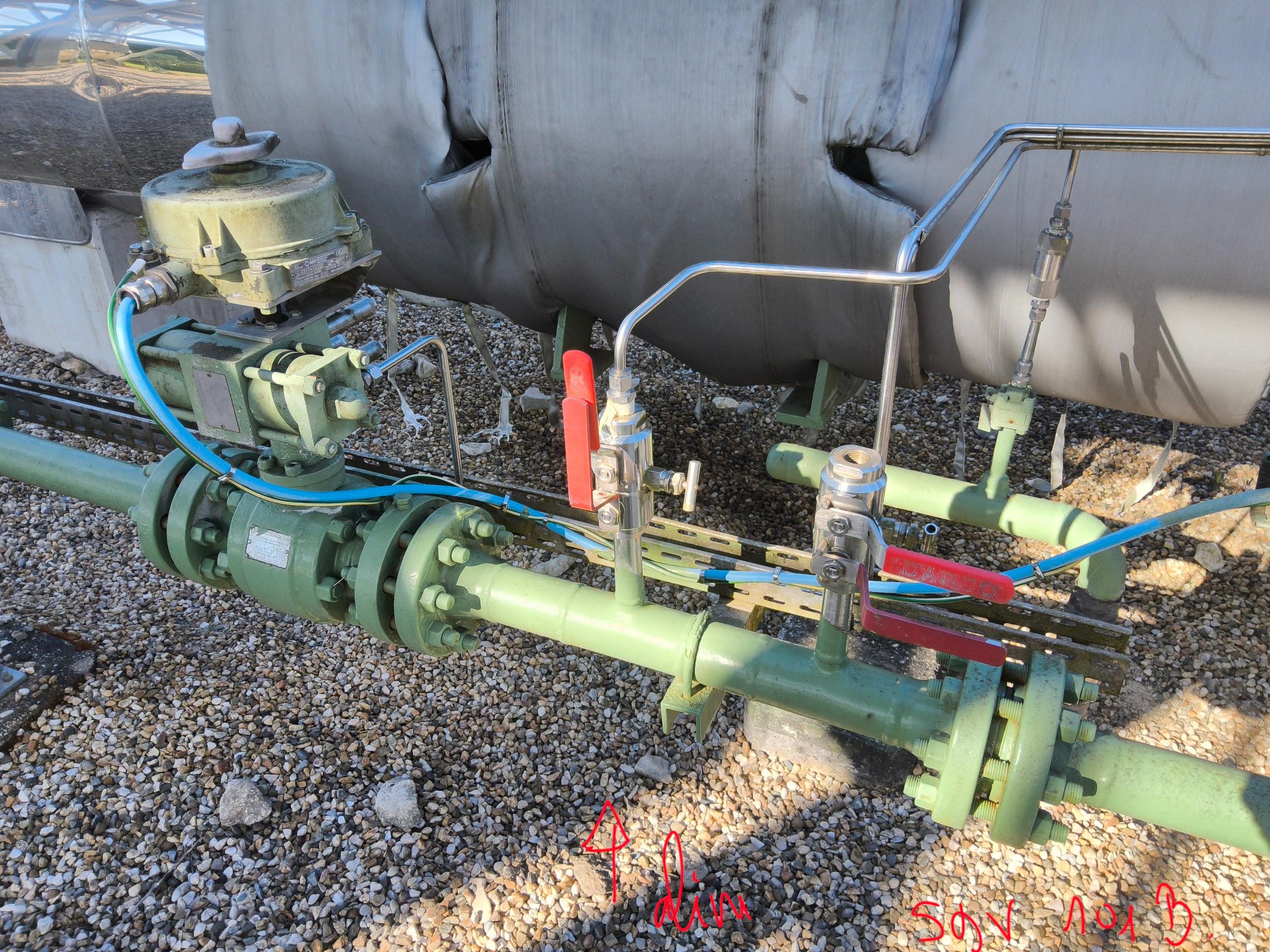

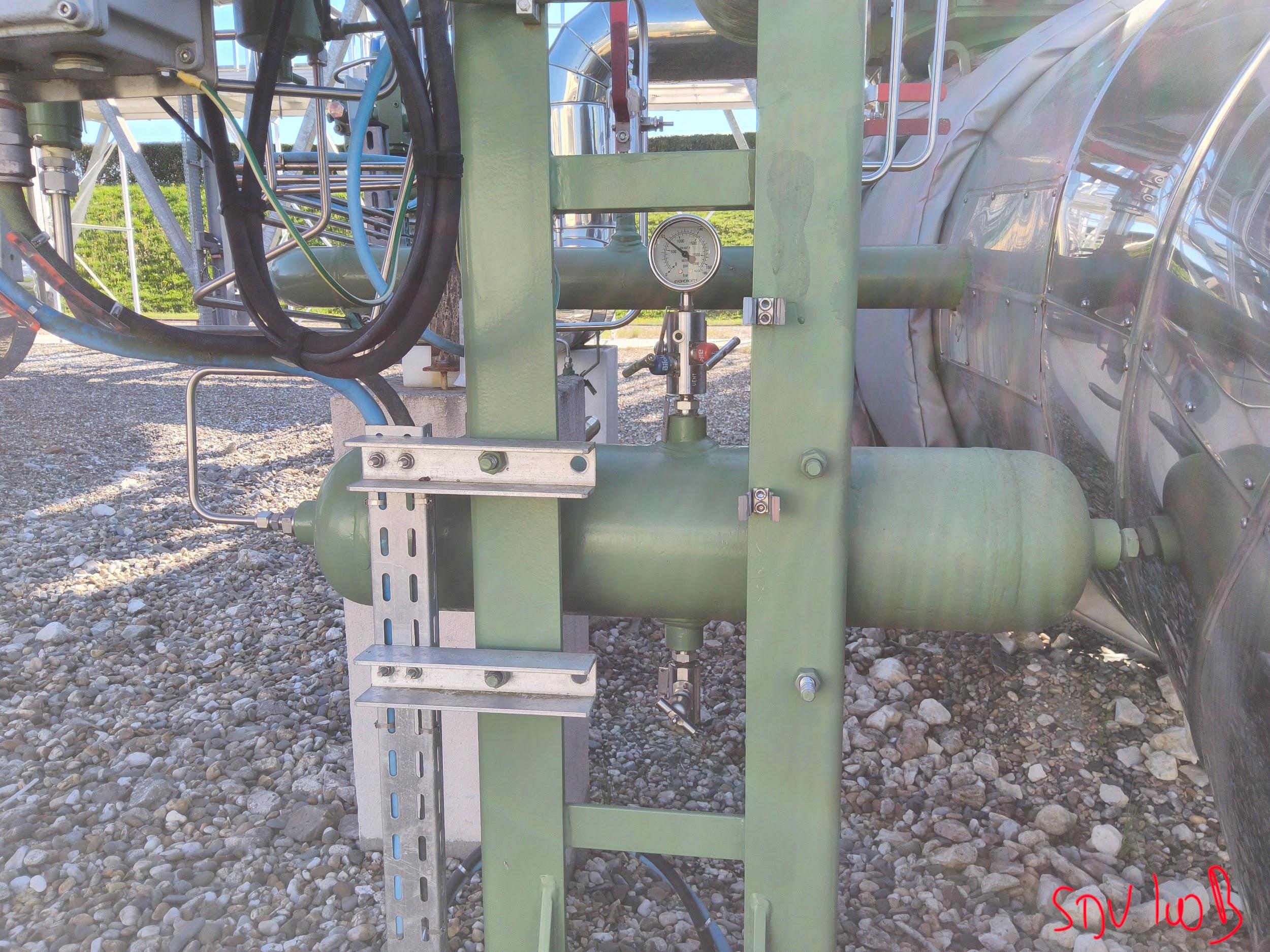

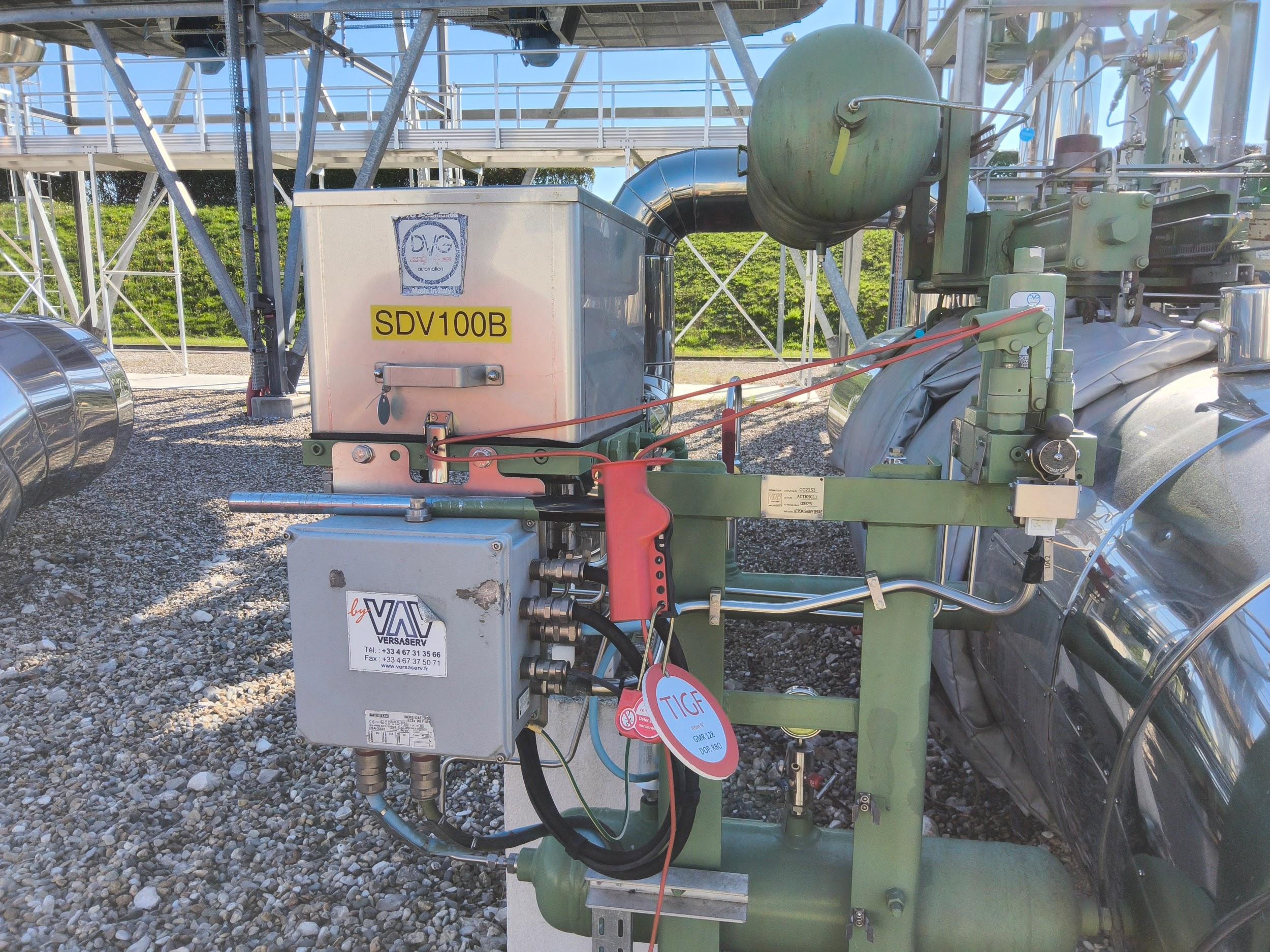

24
25	SDV 100 B

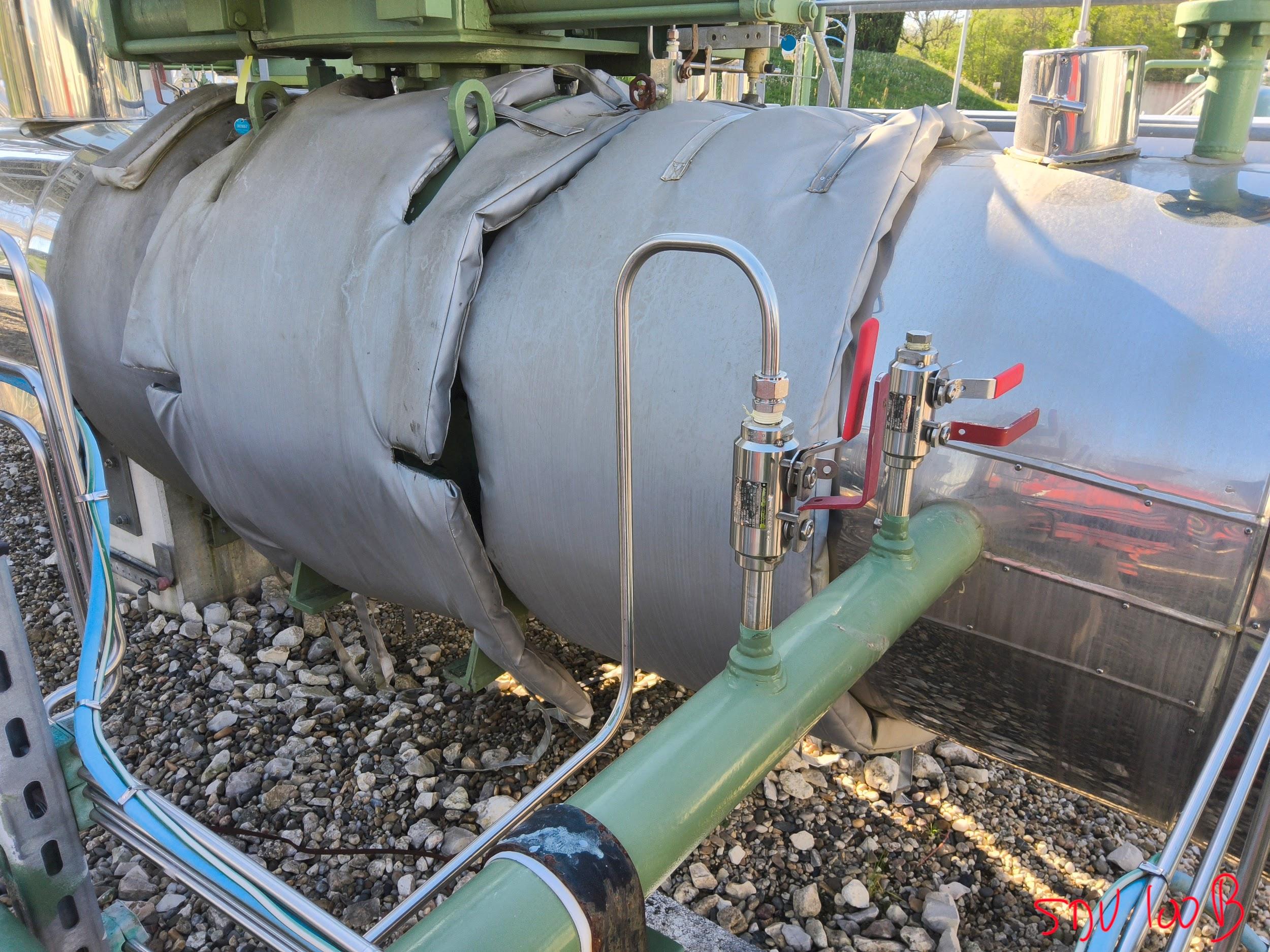

26		SDV 100 B		Robinet Alimentation	DA
27		Consignation des coffrets hydraulique et pneumatique By-pass Aspiration KX 101		Fermeture robinet Déconnection tubing	Purge robinet sous Ballon DA Faire une VAT visuelle Amont et Aval sur Mano
28		Zone 8
29
30	SDV 101 A

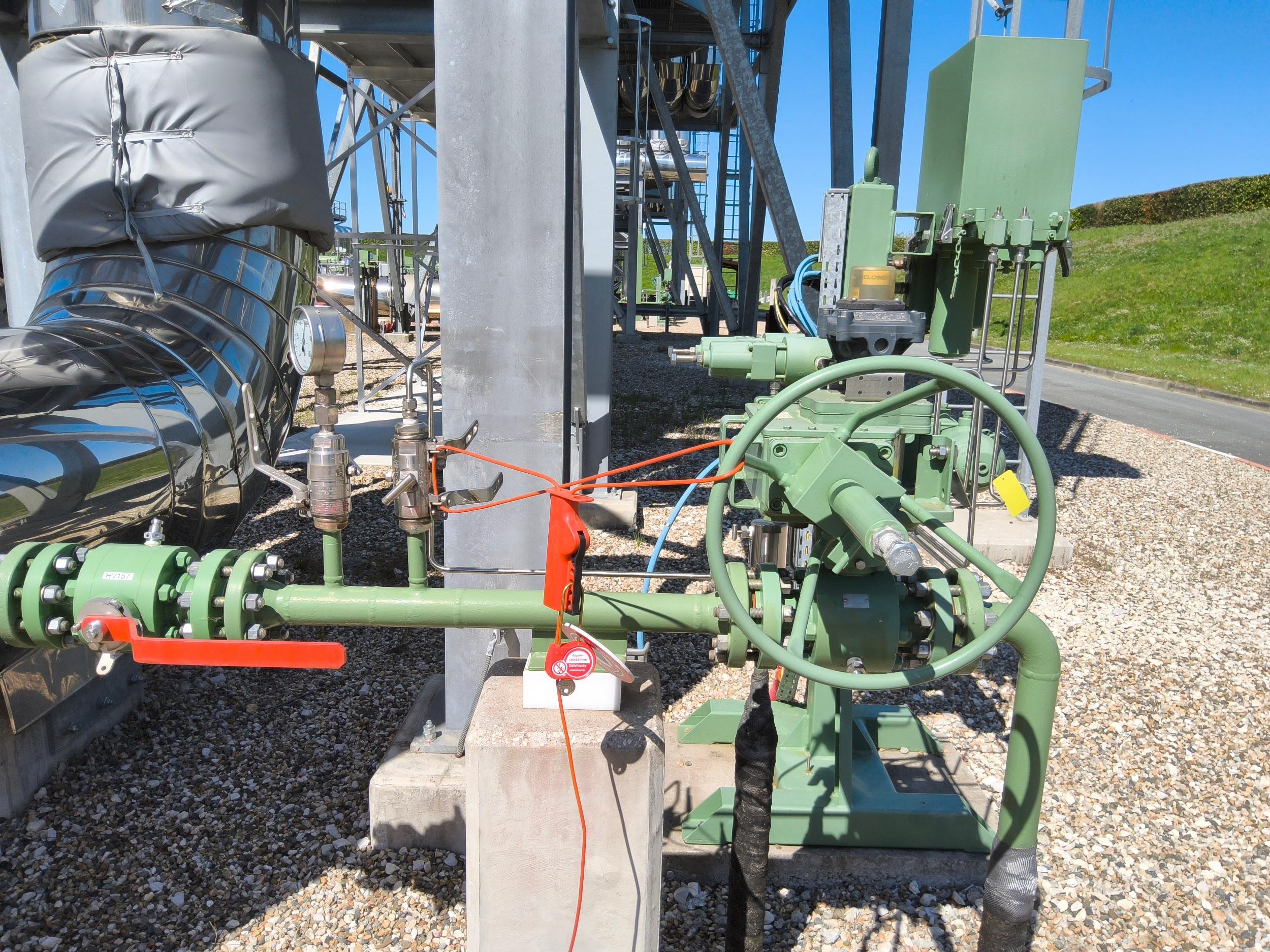

31		SDV 101 A		Hydraulique et pneumatique	Robinet alimentation		DA

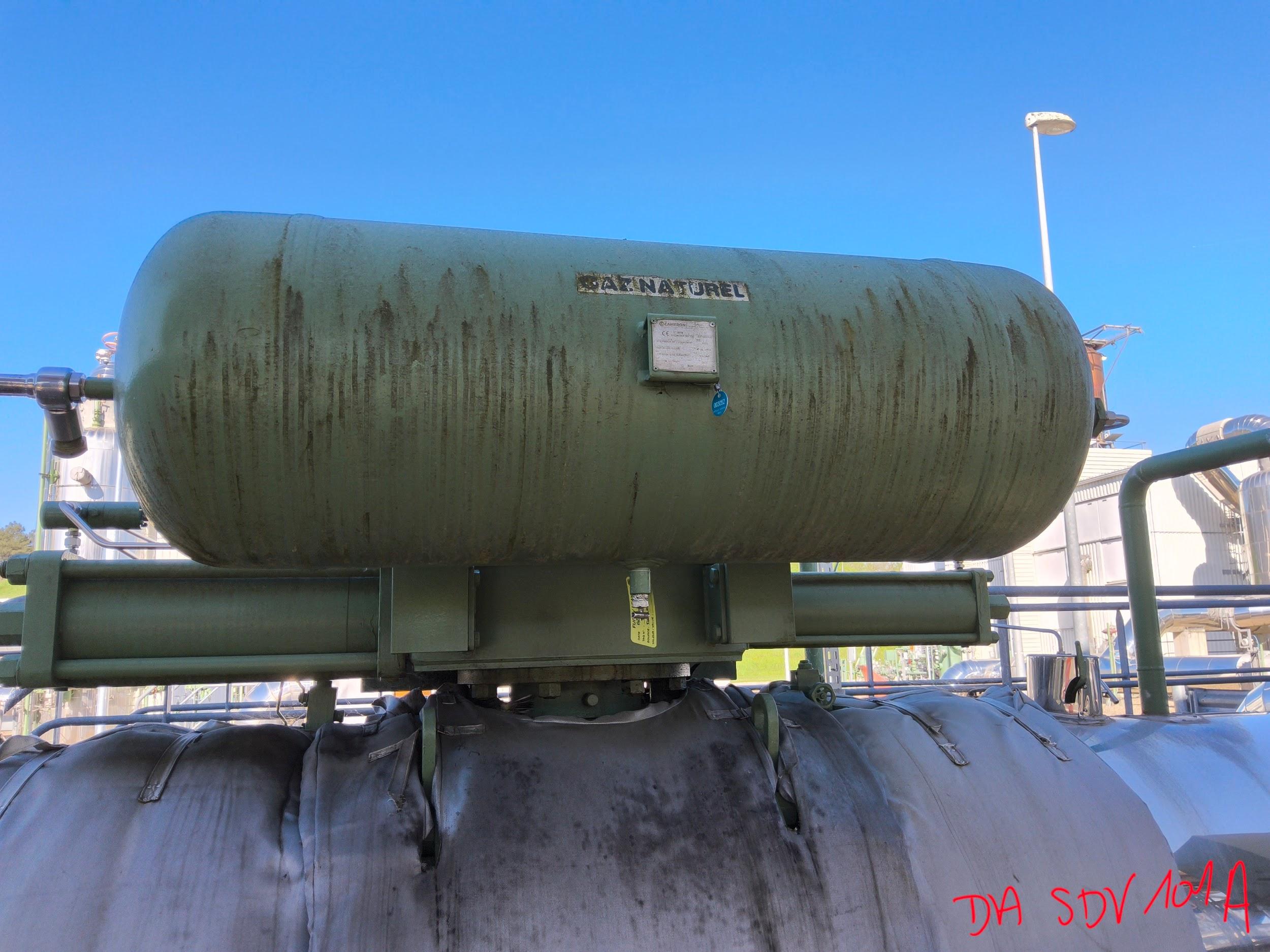

32		Vue d'ensemble de la SDV 101 A Refoulement KX 101		Consignation des coffrets hydraulique et pneumatique	Fermeture robinet Déconnection Tubing		Purge robinet sous Ballon DA Faire une VAT visuelle Amont et Aval sur Mano
33		Zone 8
34

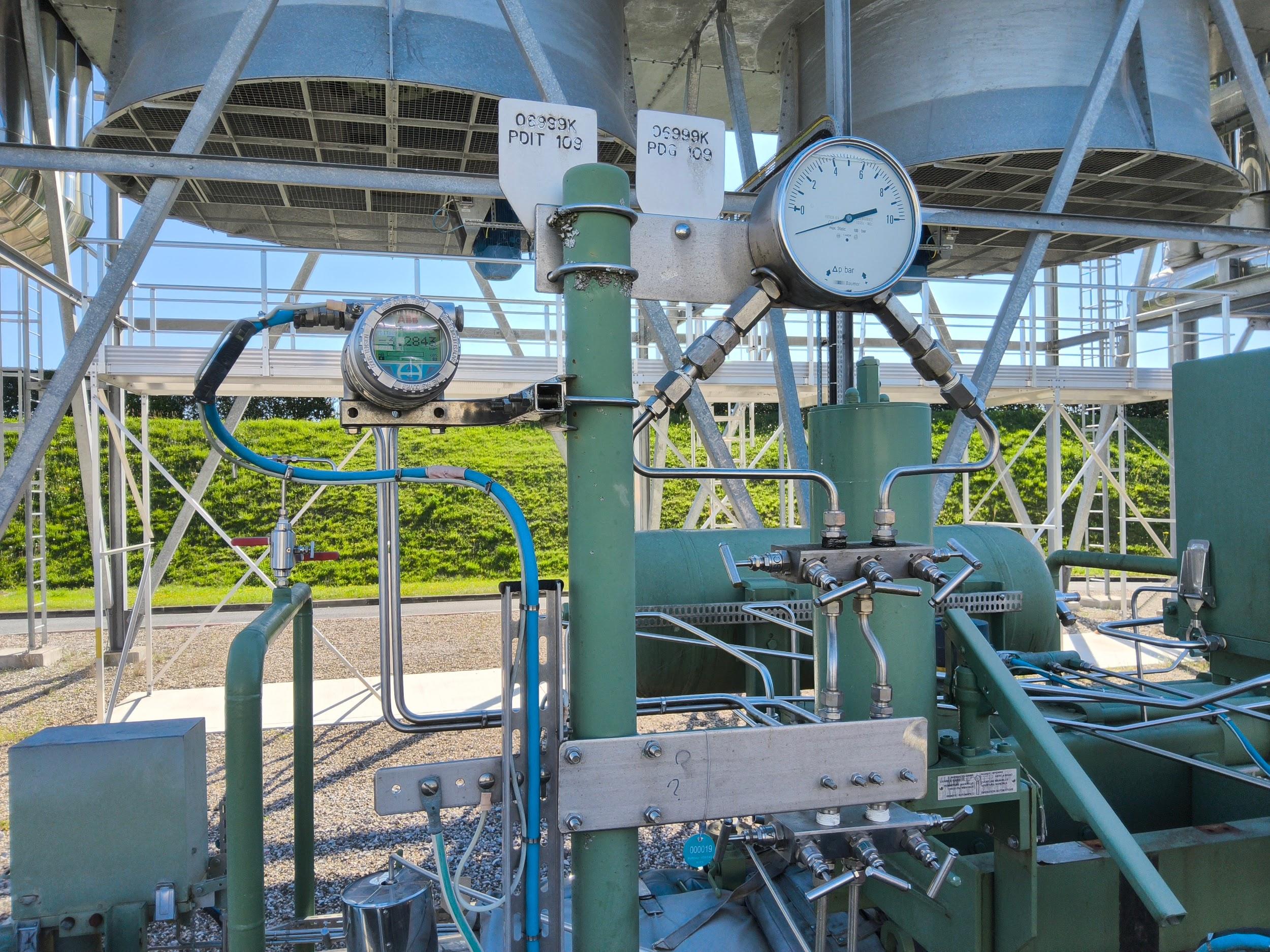

35	PDIT 109
36		PDIT 109		Robinet alimentation
37		Vue d'ensemble du PDIT 109 Refoulement KX 101		Fermeture robinet Déconnection Tubing
38		Zone 8
39
40	SDV 101 B				Consignation permanente (O)
41		SDV 101 B		Robinet alimentation

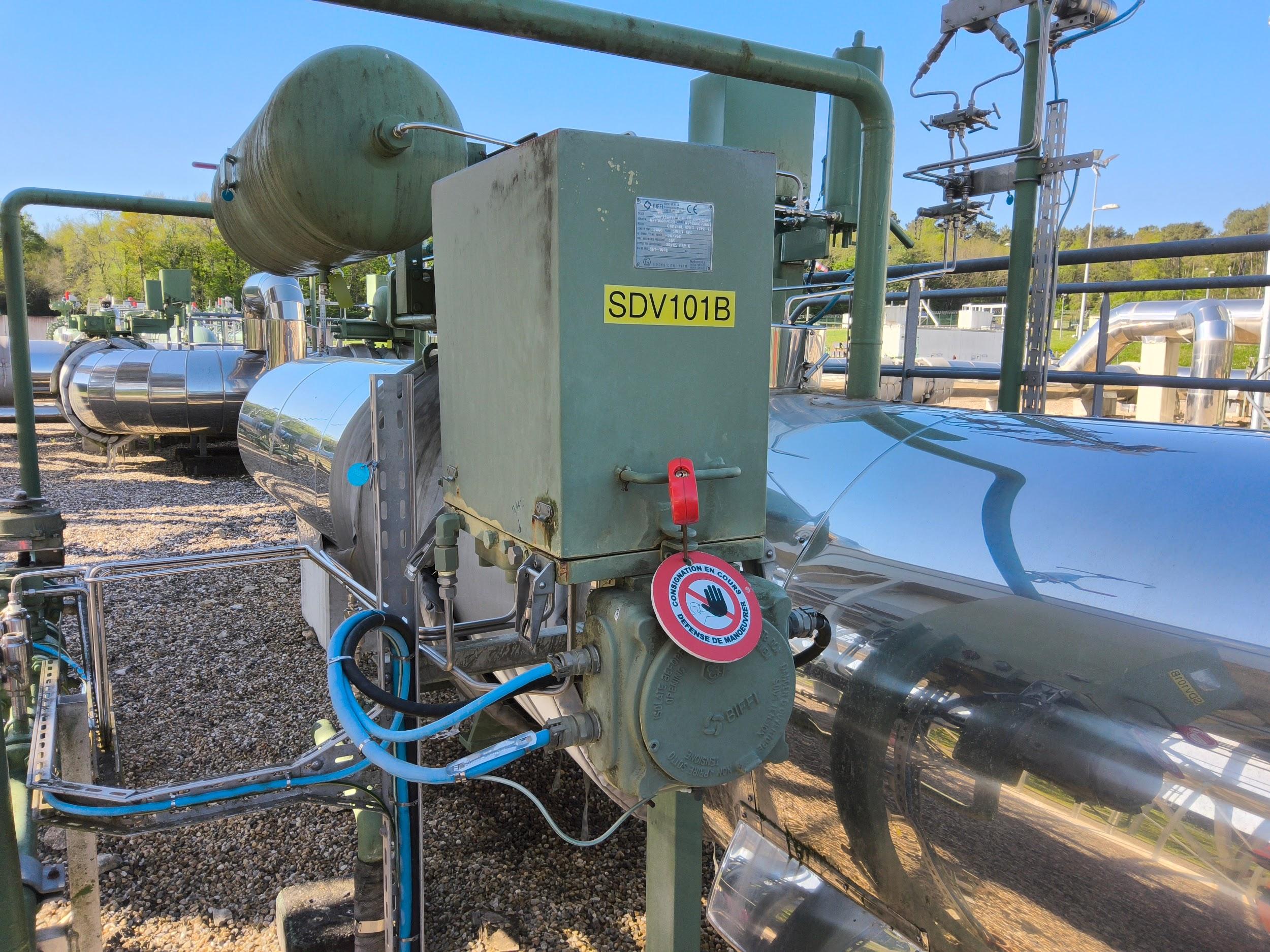

42		Vue d'ensemble SDV 101 B Refoulement KX 101 Consignation permanente		Fermeture robinet Déconnection Tubing
43		Zone 8
44

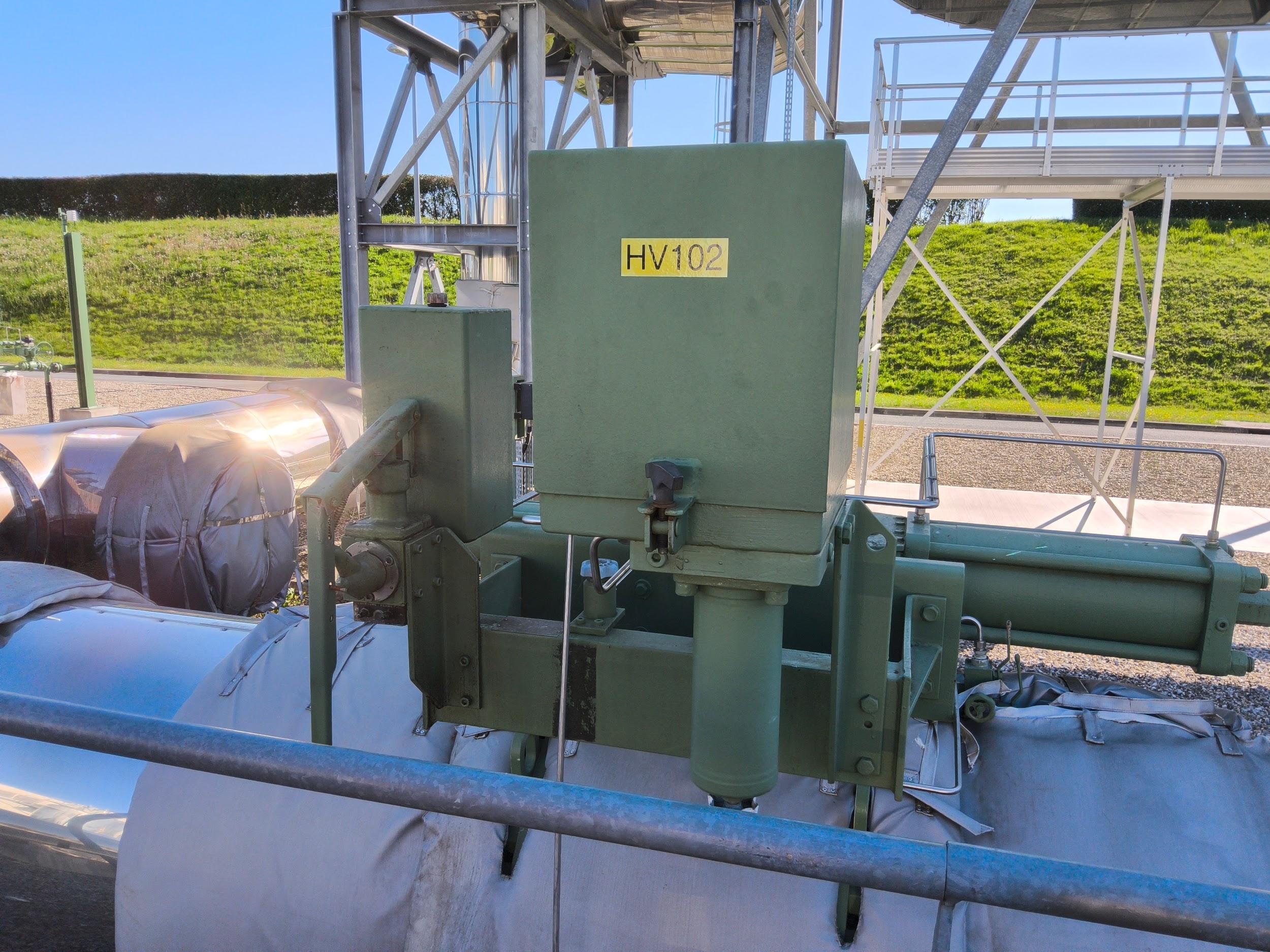

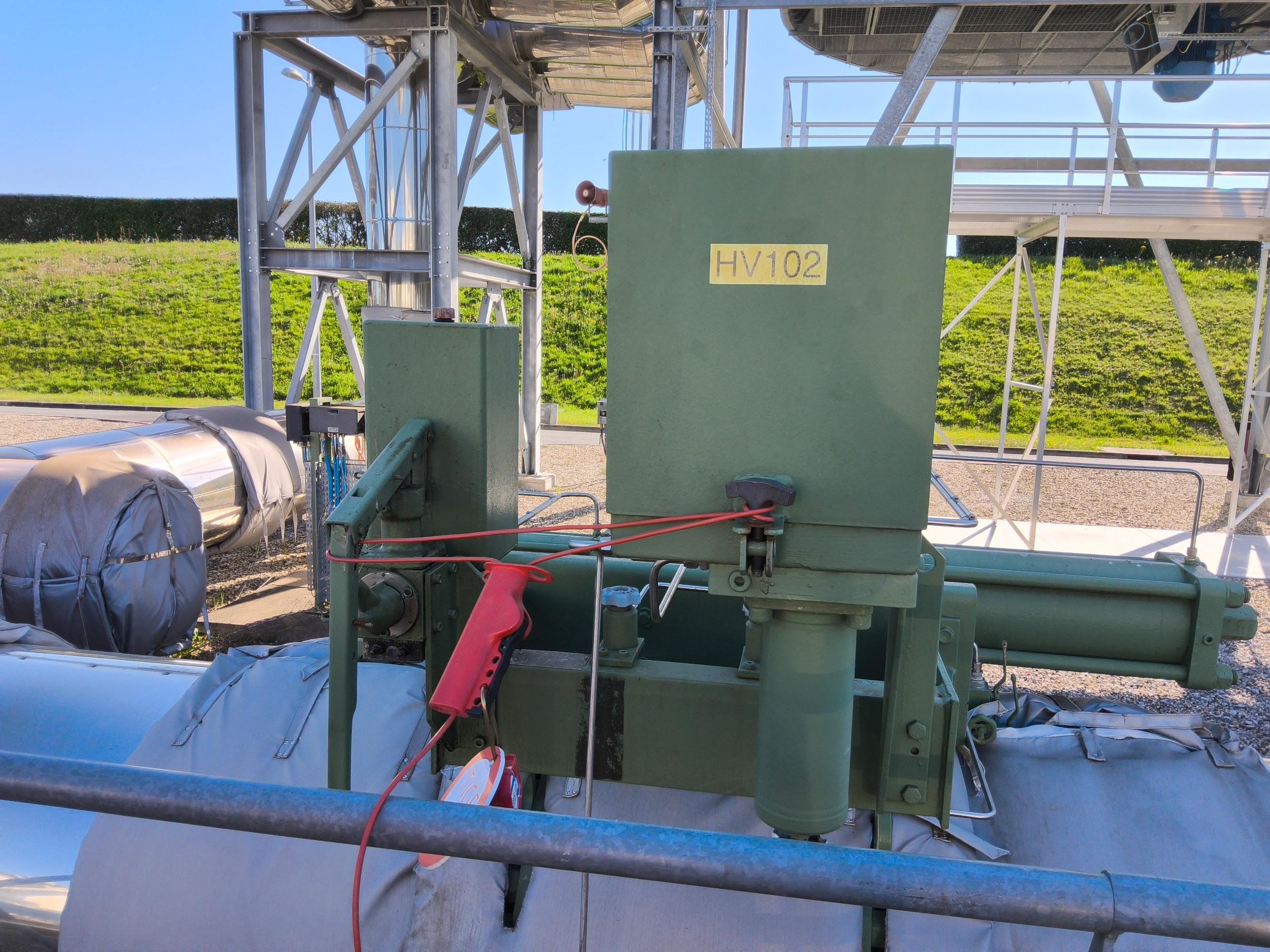

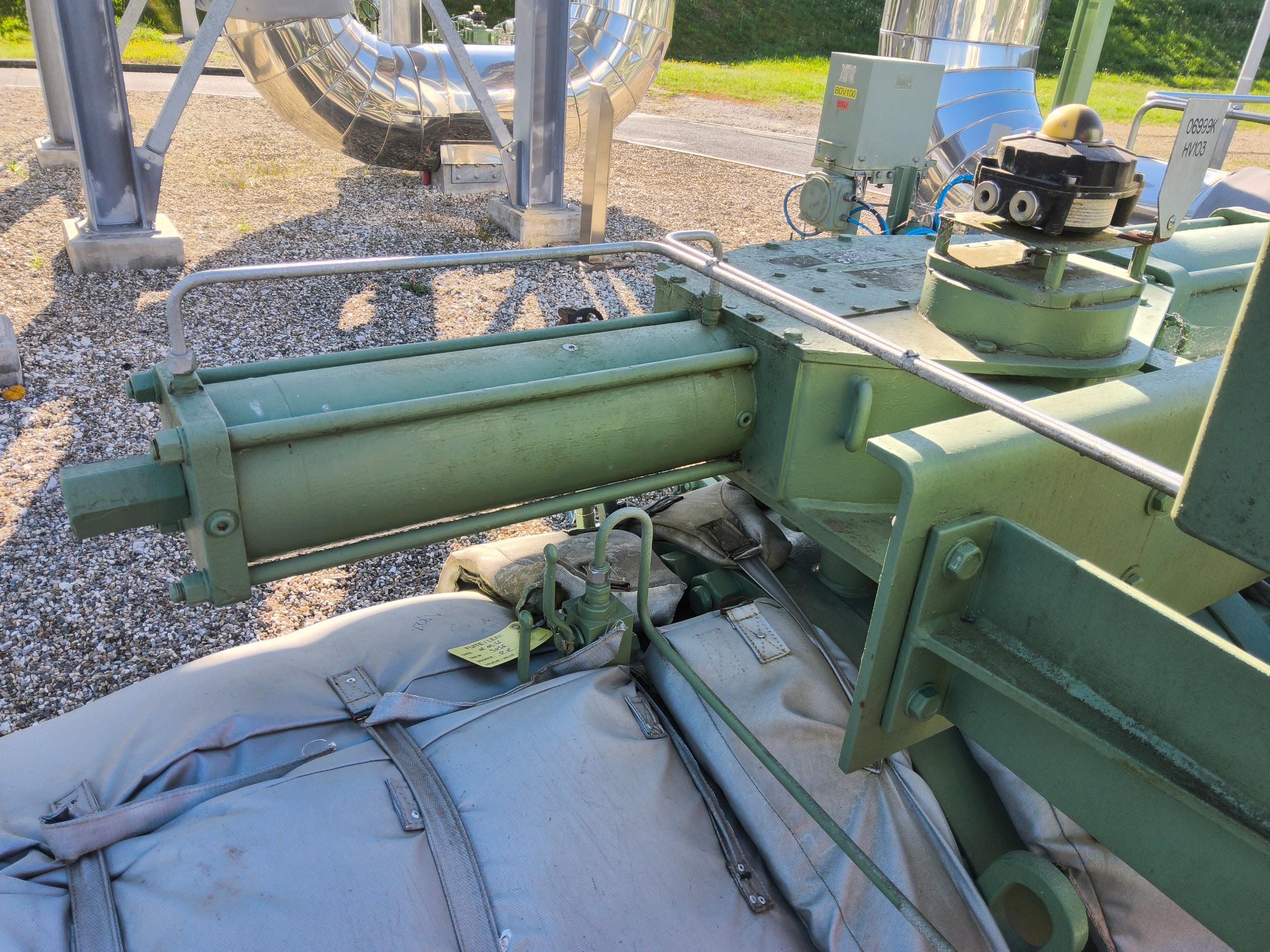

45	HV 102

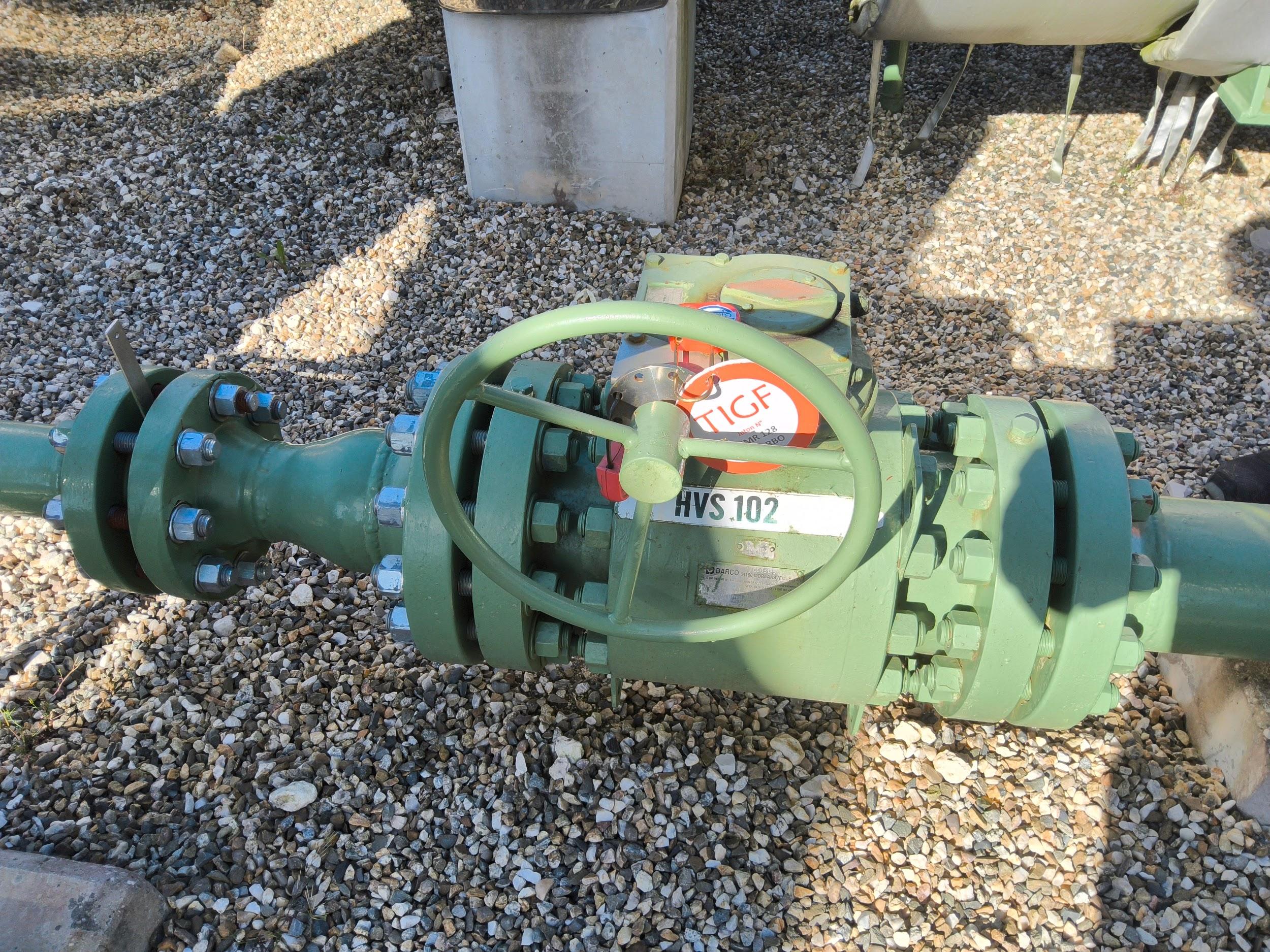

46		HV 102		Hydraulique et pneumatique	Robinet alimentation

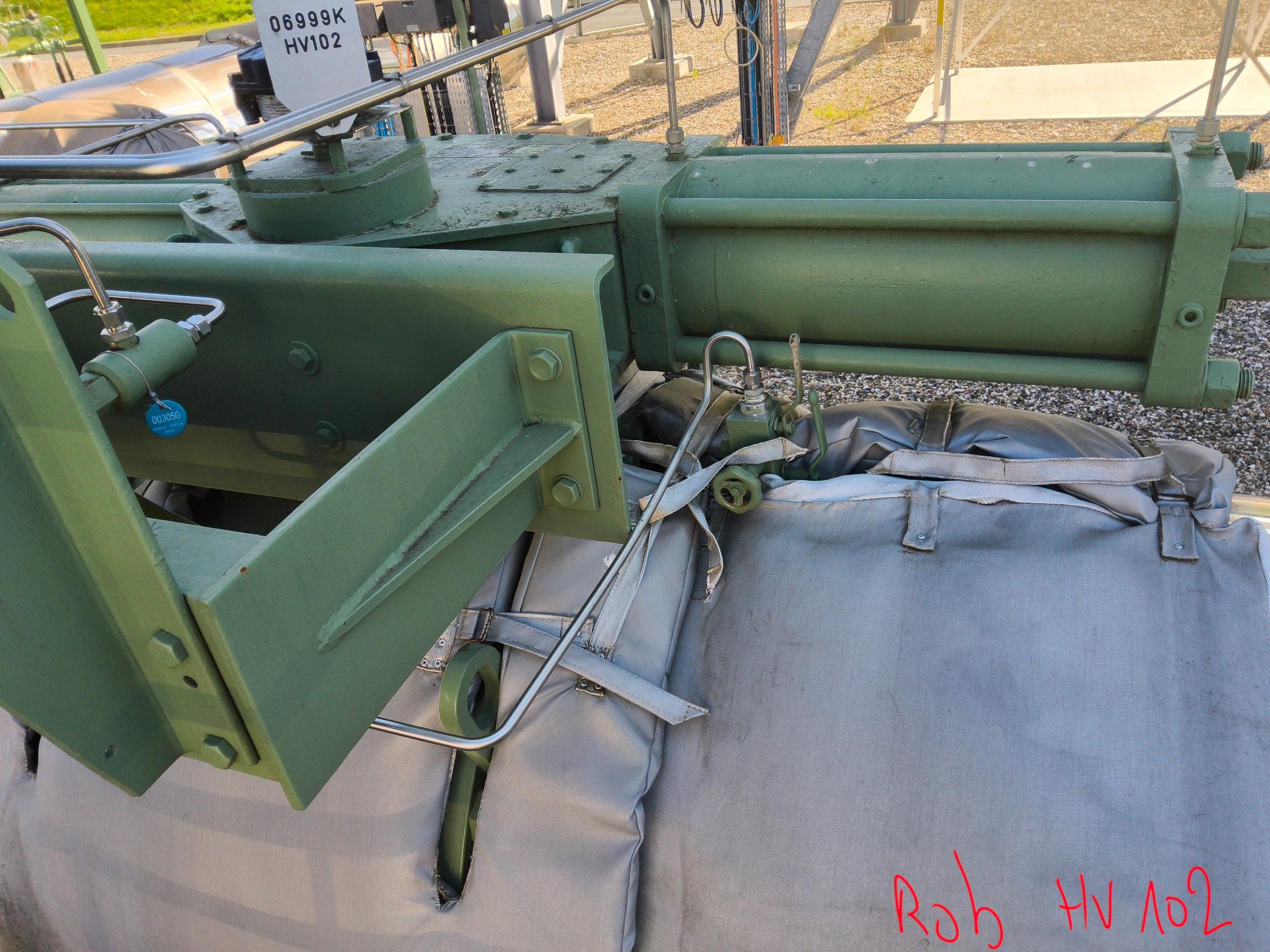

47		Vue d'ensemble de la HV 102 Refoulement (DBB)		Consignation des coffrets hydraulique et pneumatique	Fermeture robinet Déconnection Tubing
48		Zone 8
49

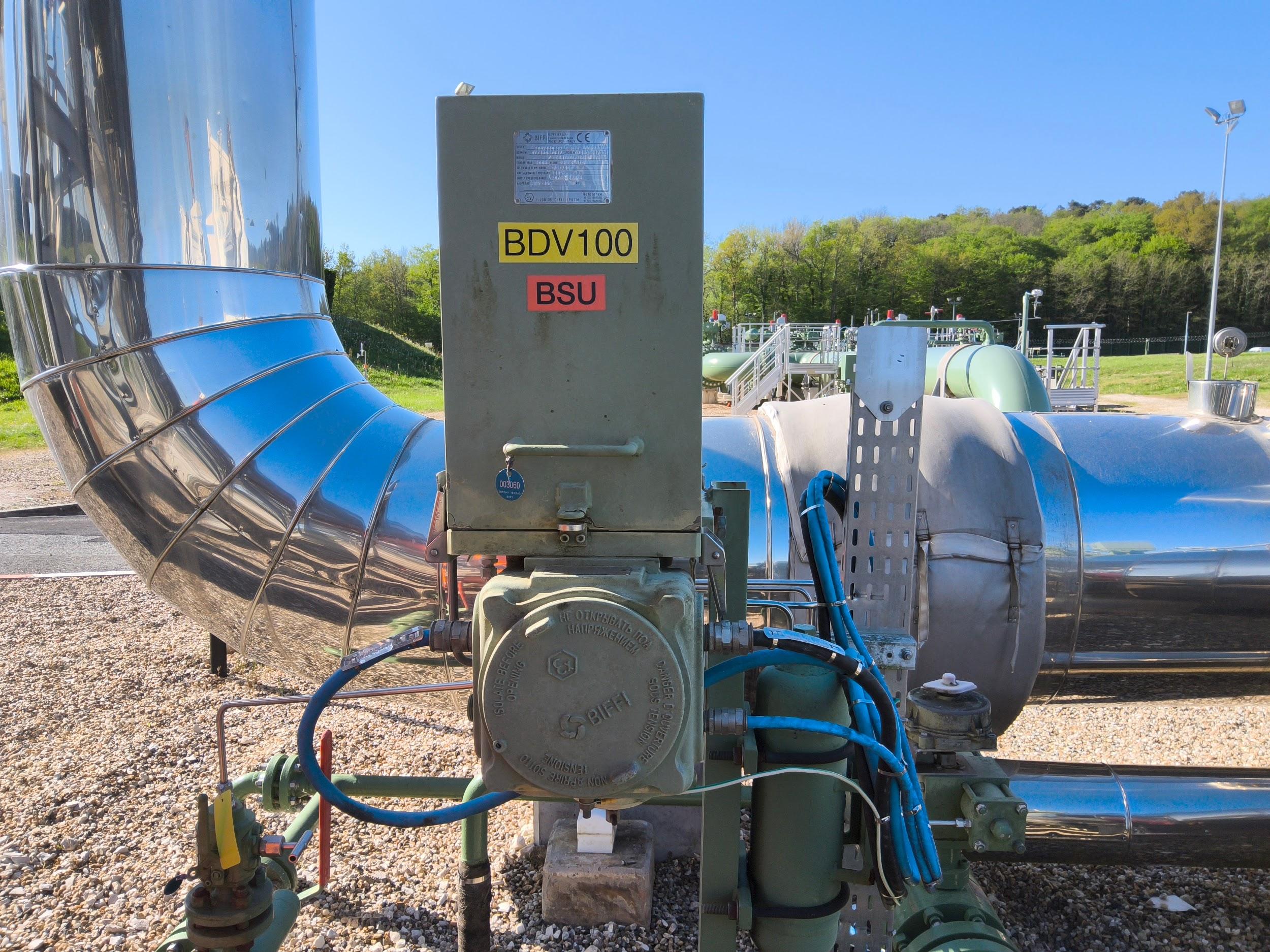

50	BDV 100						BSU

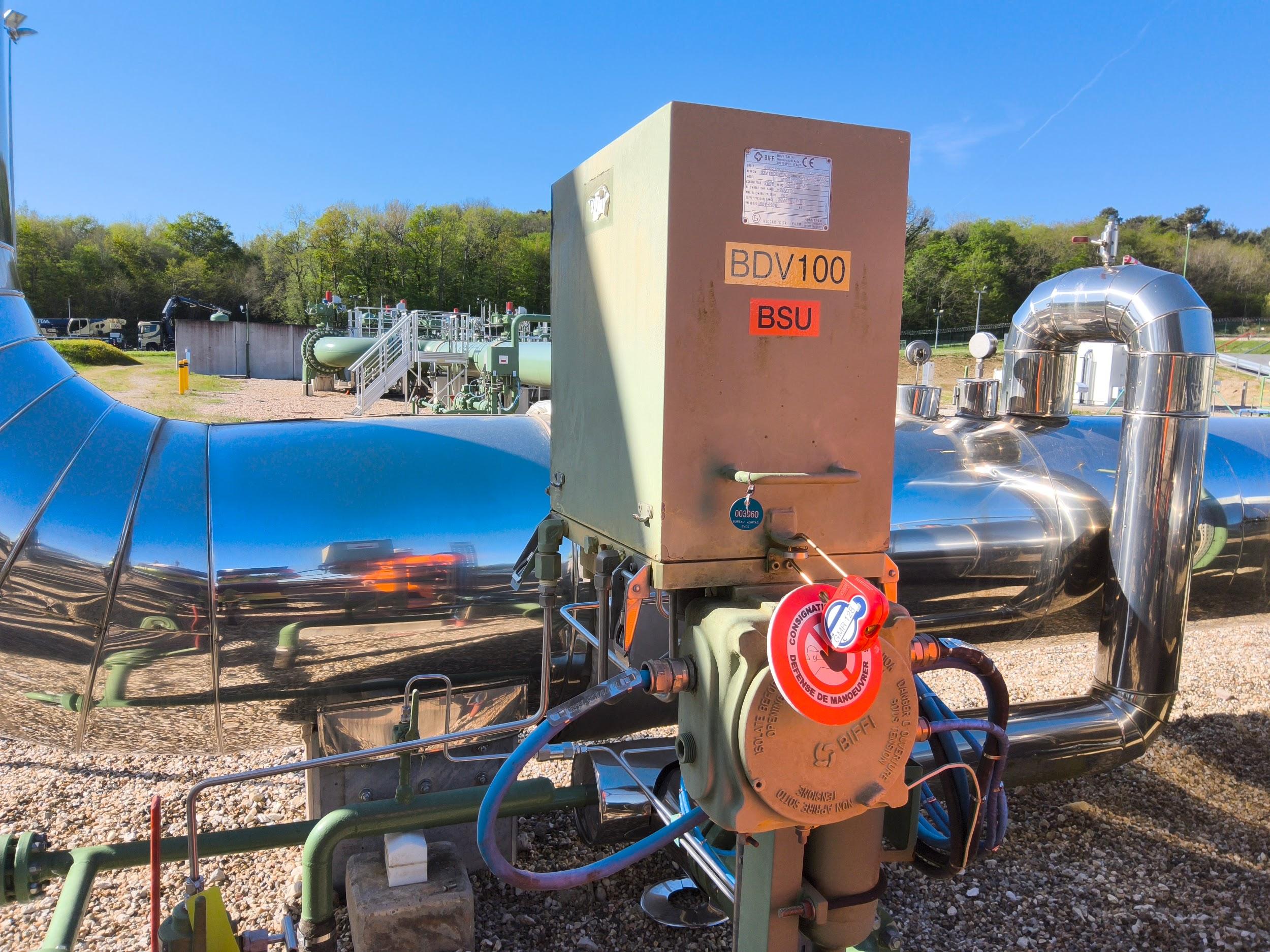

51		BDV 100 - BSU		Coffret pneumatique	Robinet Alimentation
52		Vue d'ensemble BDV 100 Vidange grille compresseur		Consignation coffret pneumatique	Fermeture robinet Déconnection Tubing
53		Zone 8
54

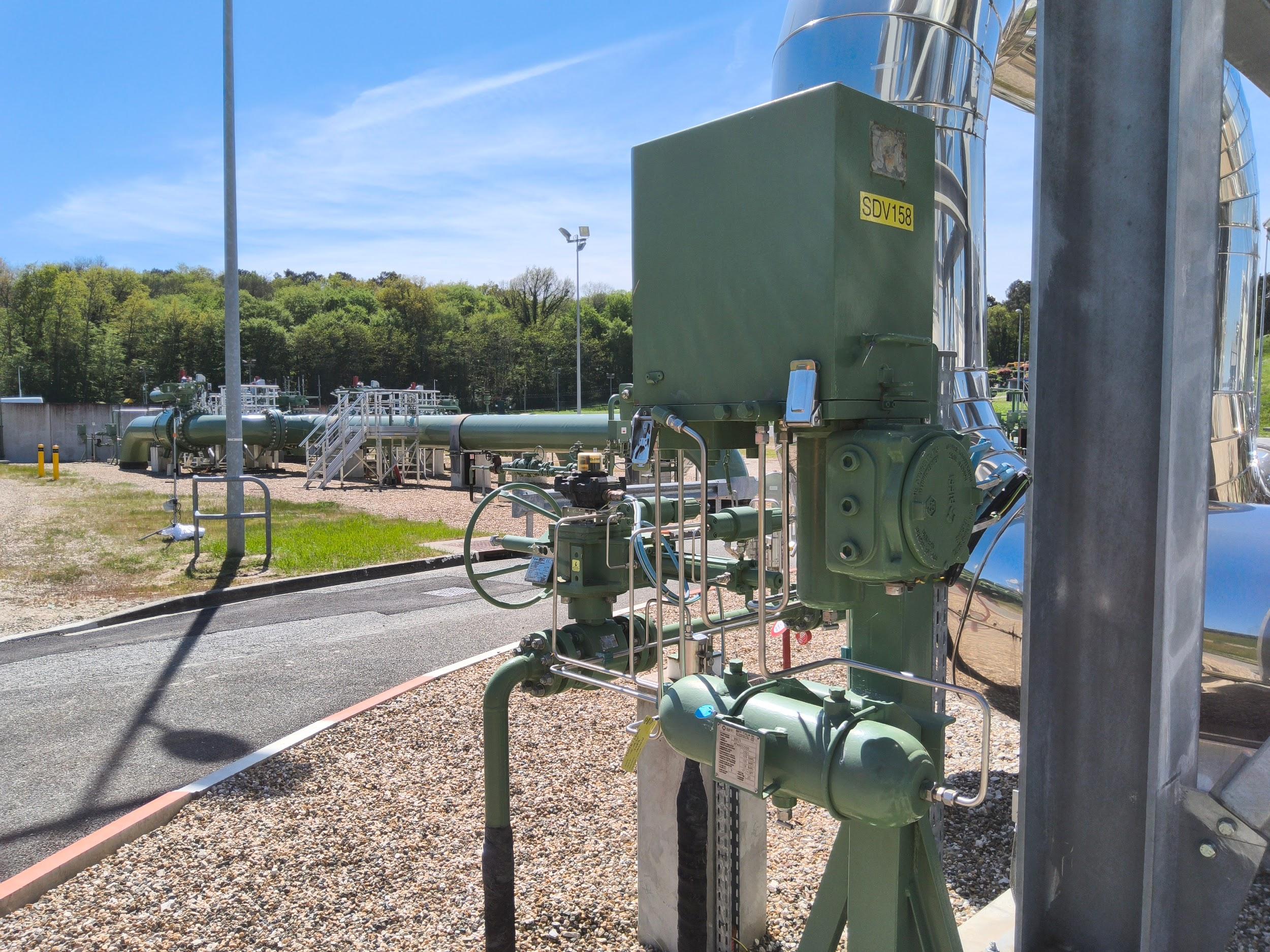

55	SDV 158
56		SDV 158		Coffret pneumatique	Robinet alimentation ??		DA	Volant manuel
57		Vue d'ensemble de la SDV 158 Départ RECOMP KX 101		Consignation coffret pneumatique	Fermeture robinet Déconnection tubing		Purge robinet sous Ballon DA Faire une VAT visuelle Amont et Aval sur Mano	Blocage volant manuel
58		Zone 8
59

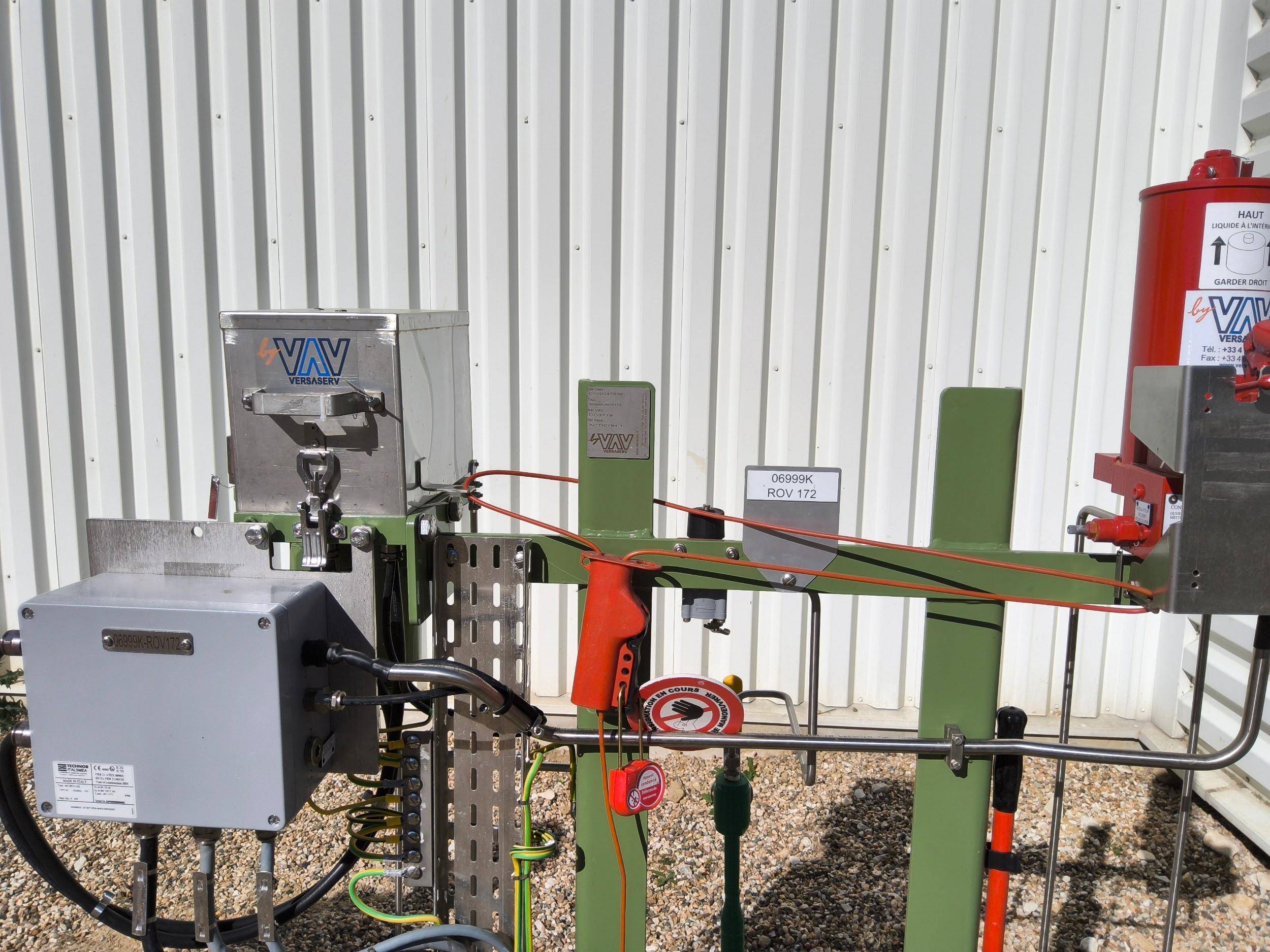

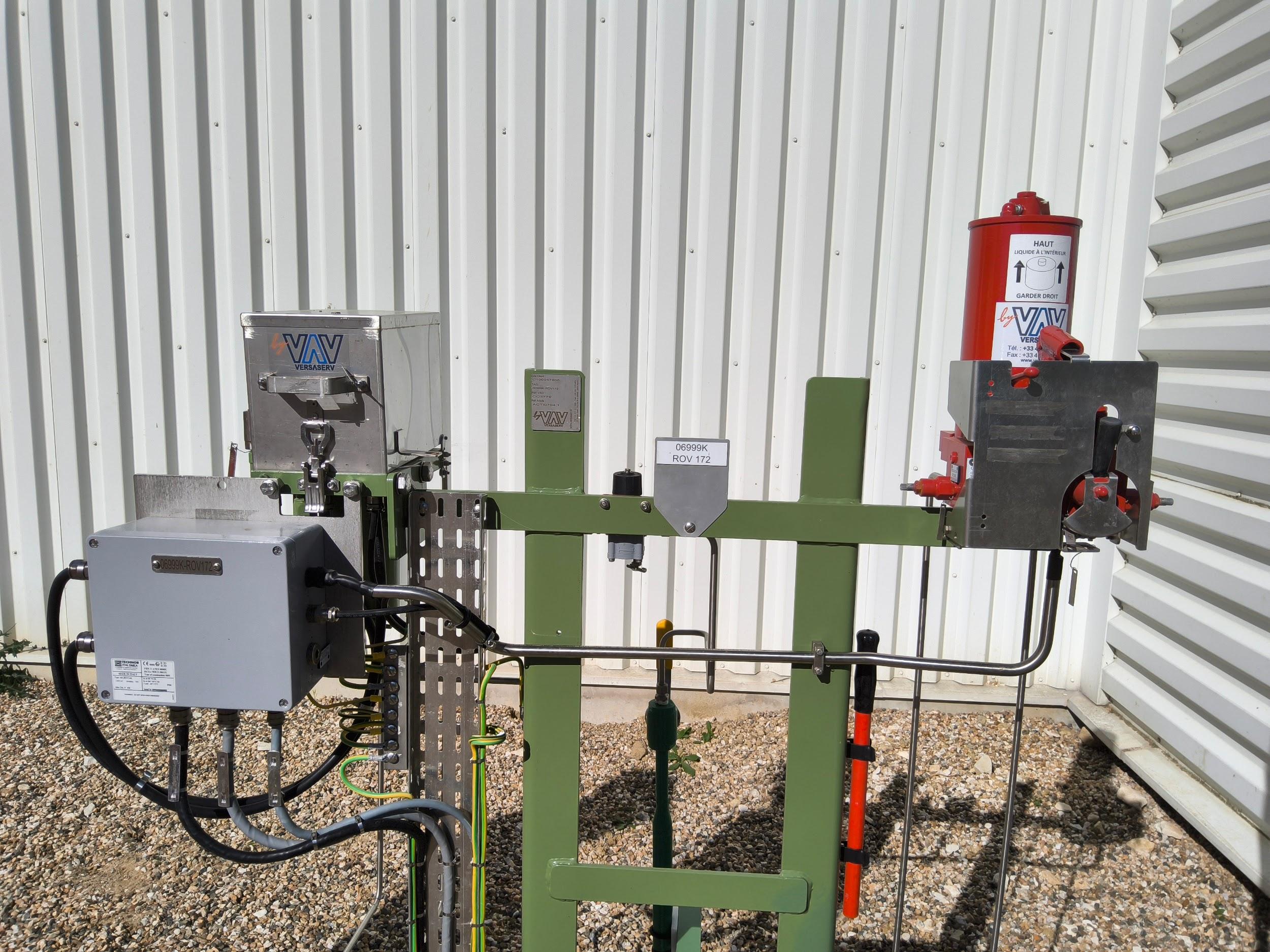

60	ROV 172
61		ROV 172		Pneumatique et hydraulique	HV 1720
62		Vue d'ensemble ROV 172 Panoplie SRGG KX 101		Consignation coffrets hydraulique et pneumatique Panoplie SRGG KX 101	Fermeture vanne Consignation permanente (O)			RETOUR FCM SRGG
63		Zone 8

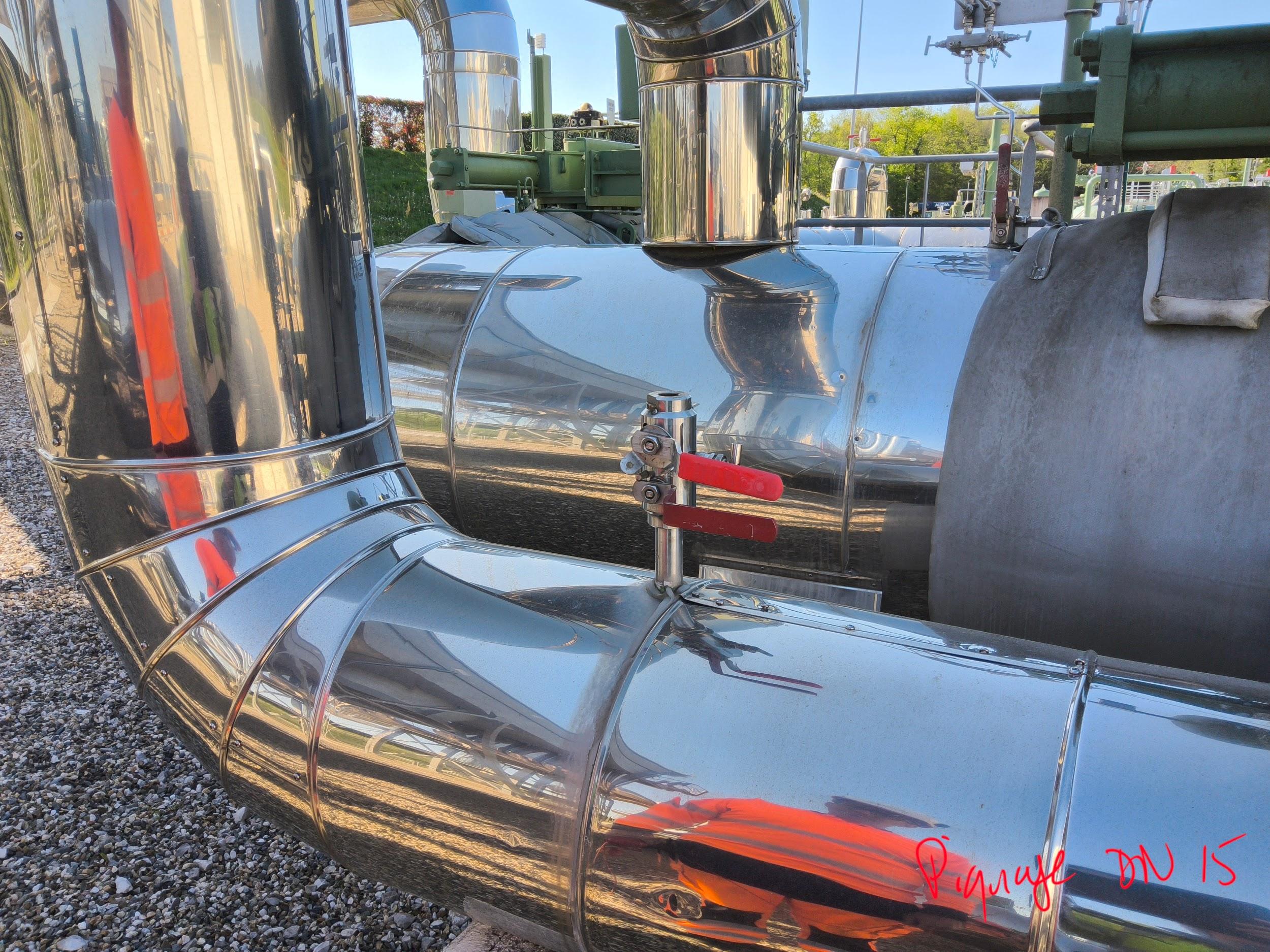

64
65

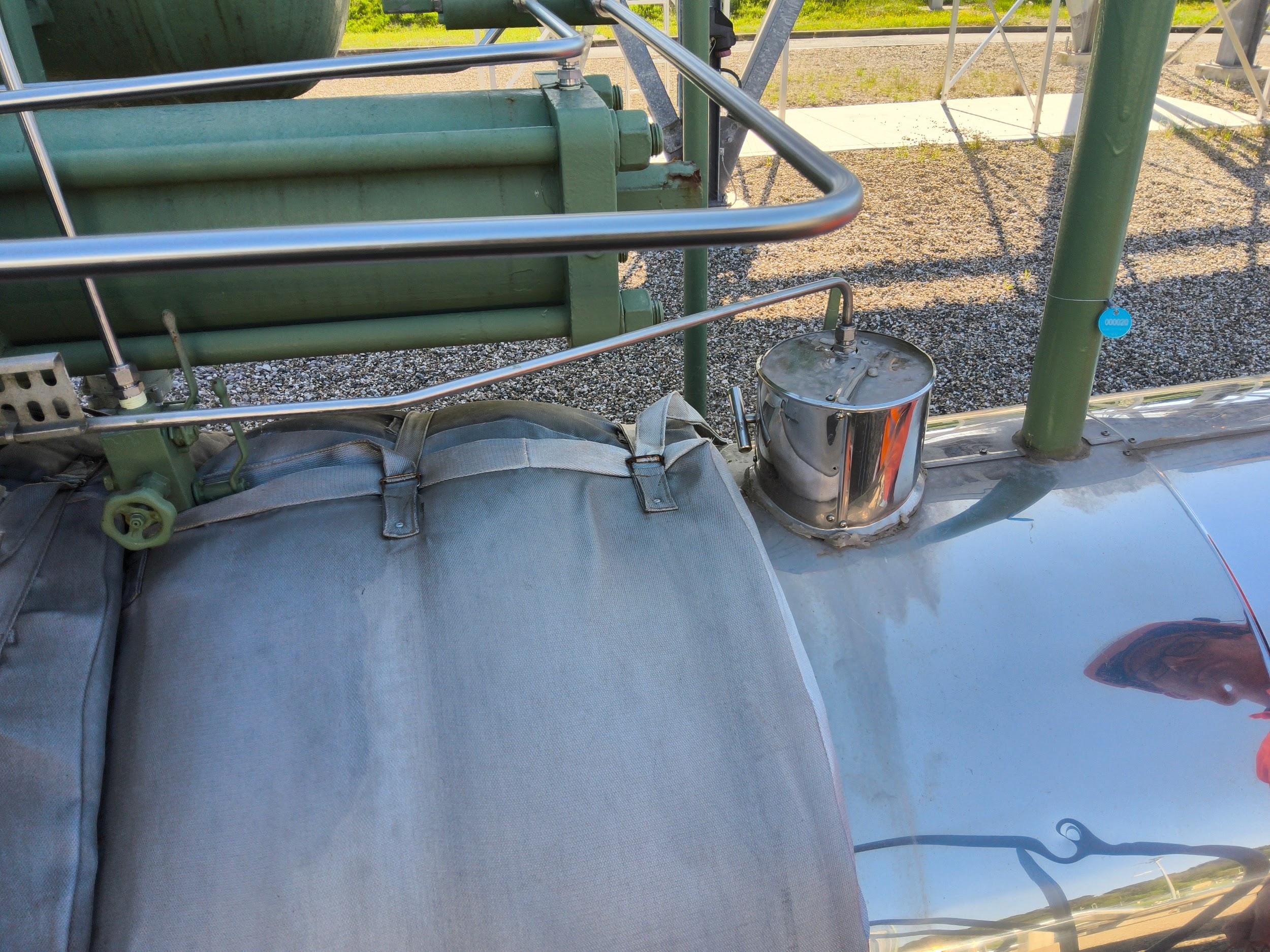

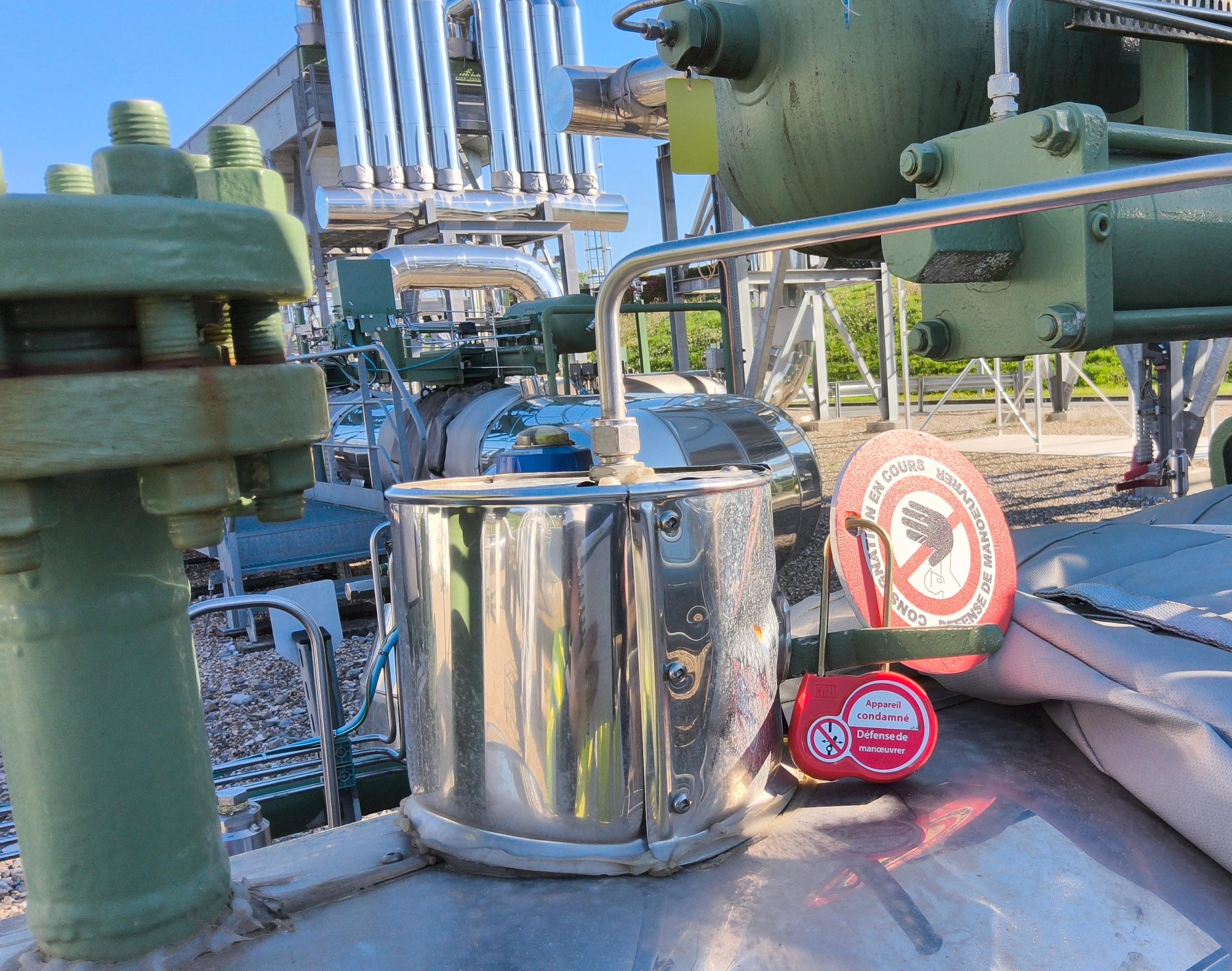

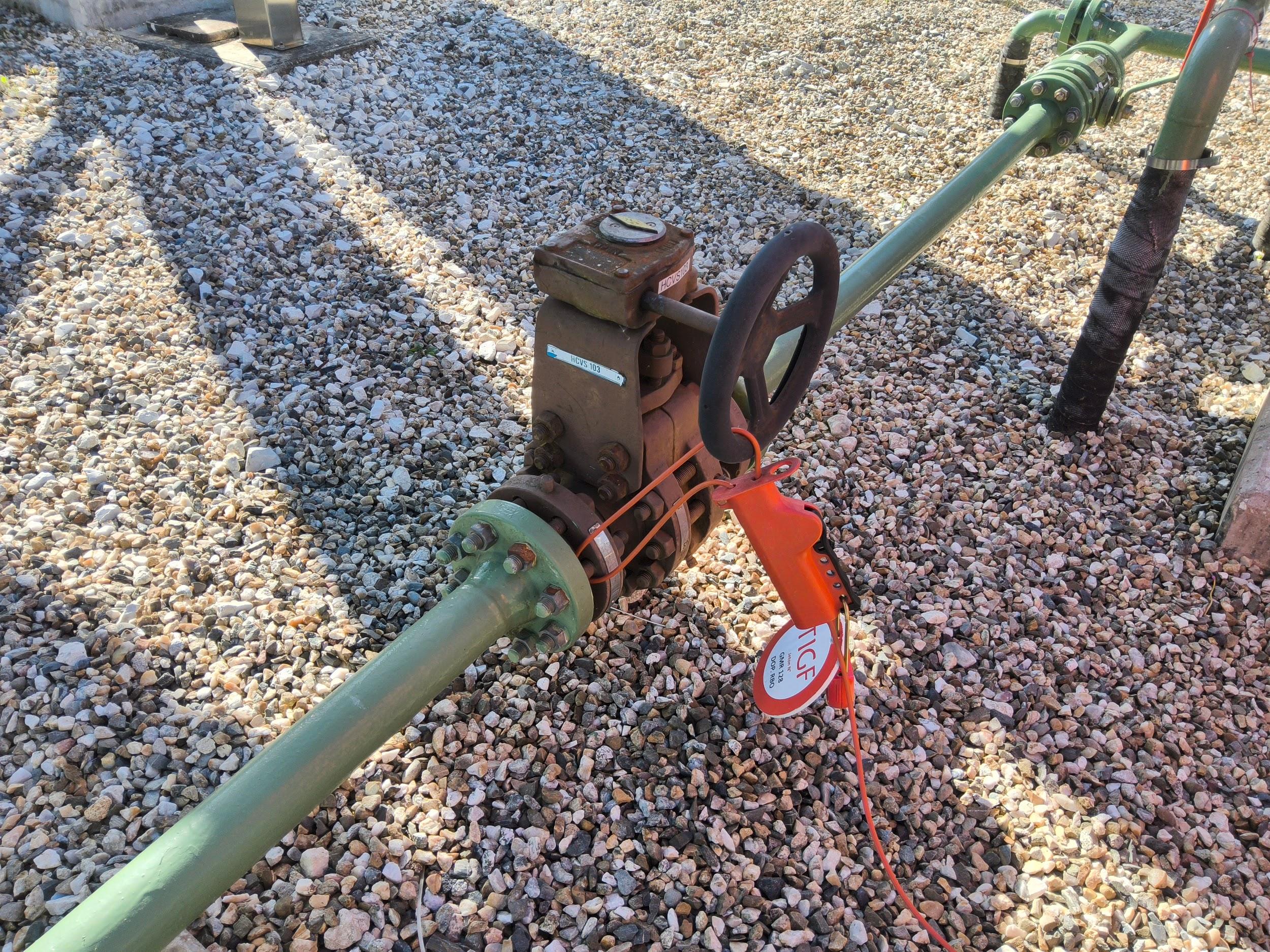

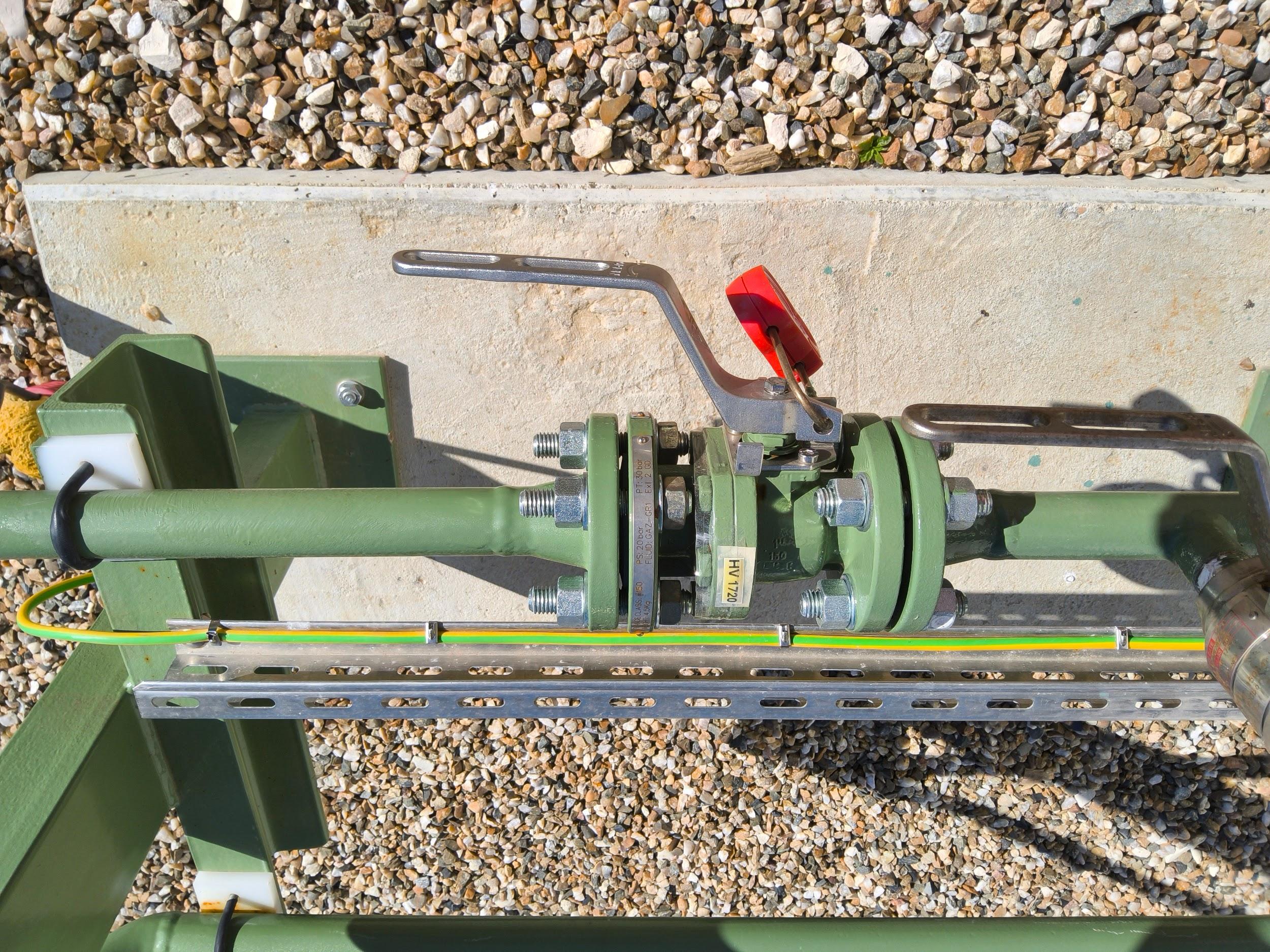

66		Piquage DN 15 (évent ?)		Event	HVS 102		HCVS 103
67		OUVERTURE piquage DN 15 Purge coude SDV 100A/B (Clôture la consignation)		(= Piquage DN 15 ??)	Consignation HVS 102 Vidange Grille KX 101		Consignation HCVS 103 Vidange Grille KX 101
68		Zone 8
69
70

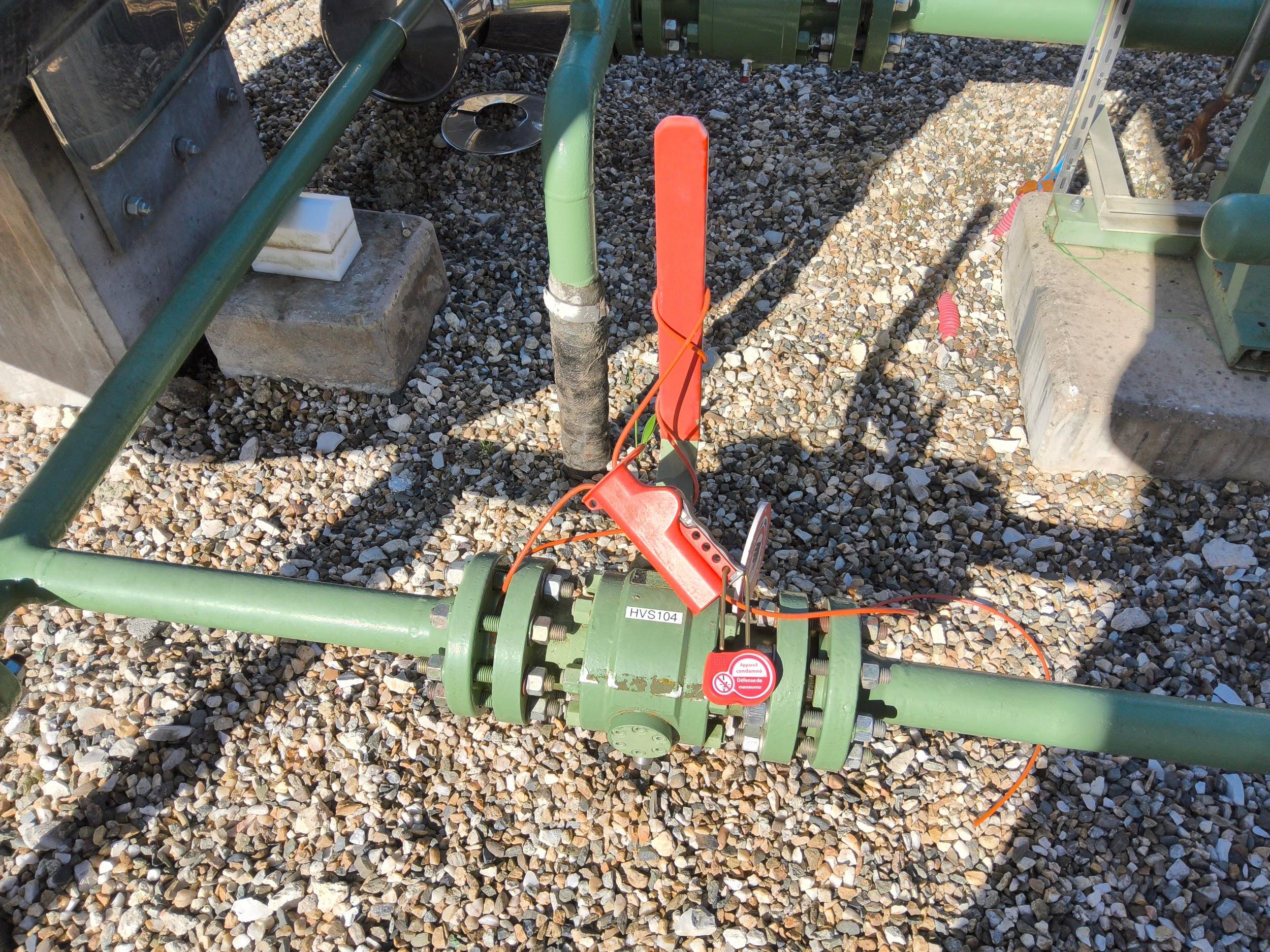

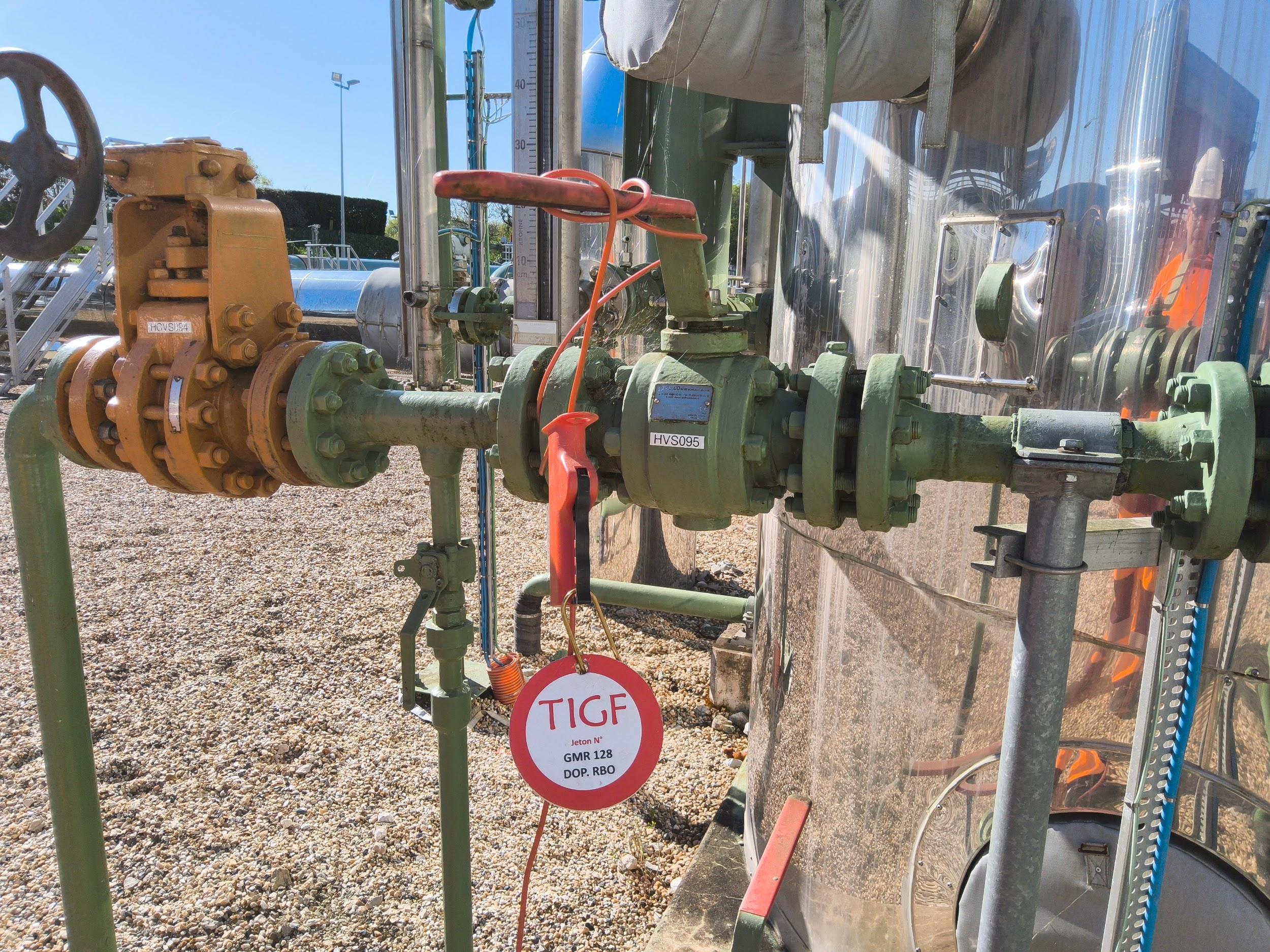

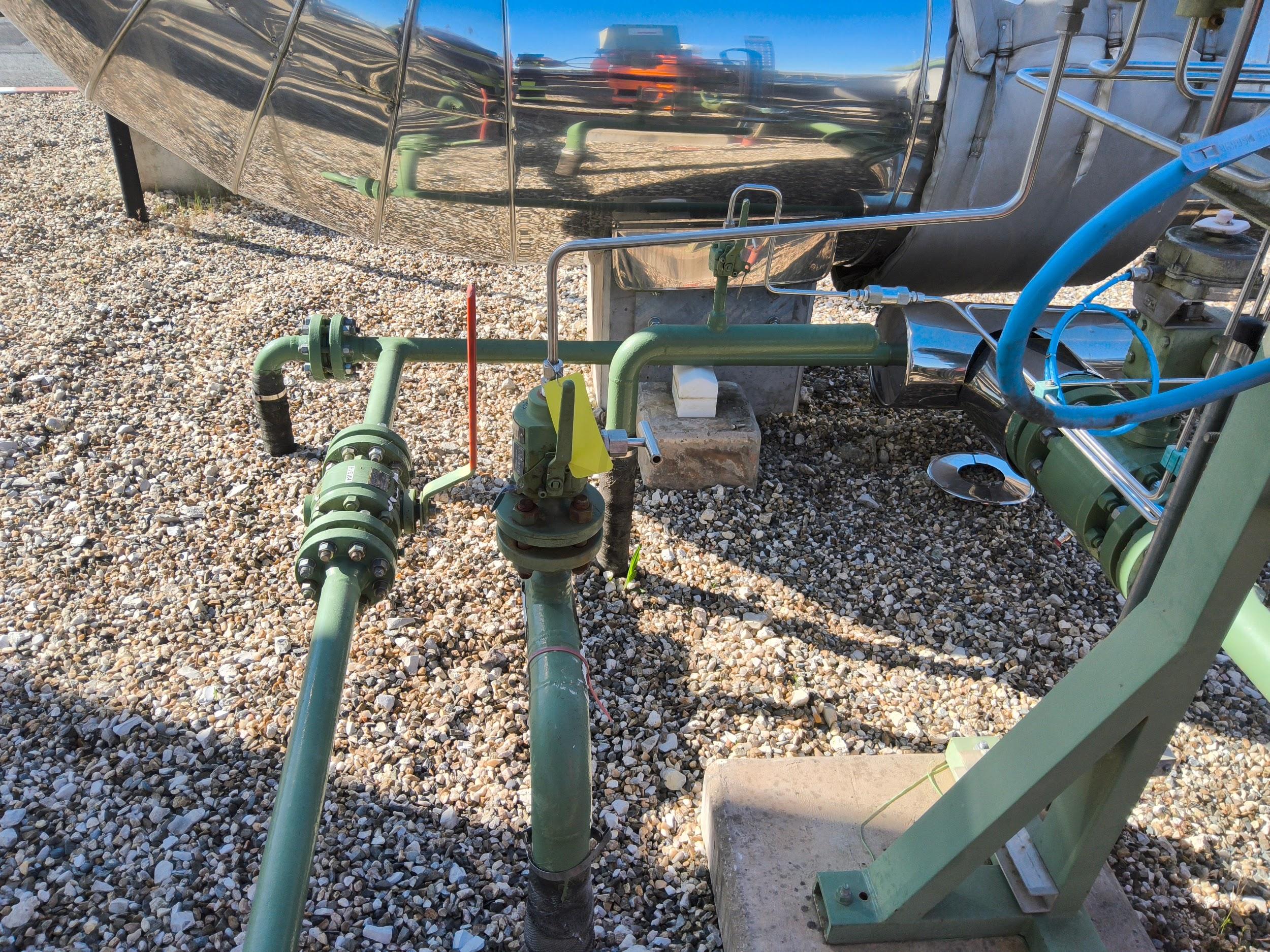

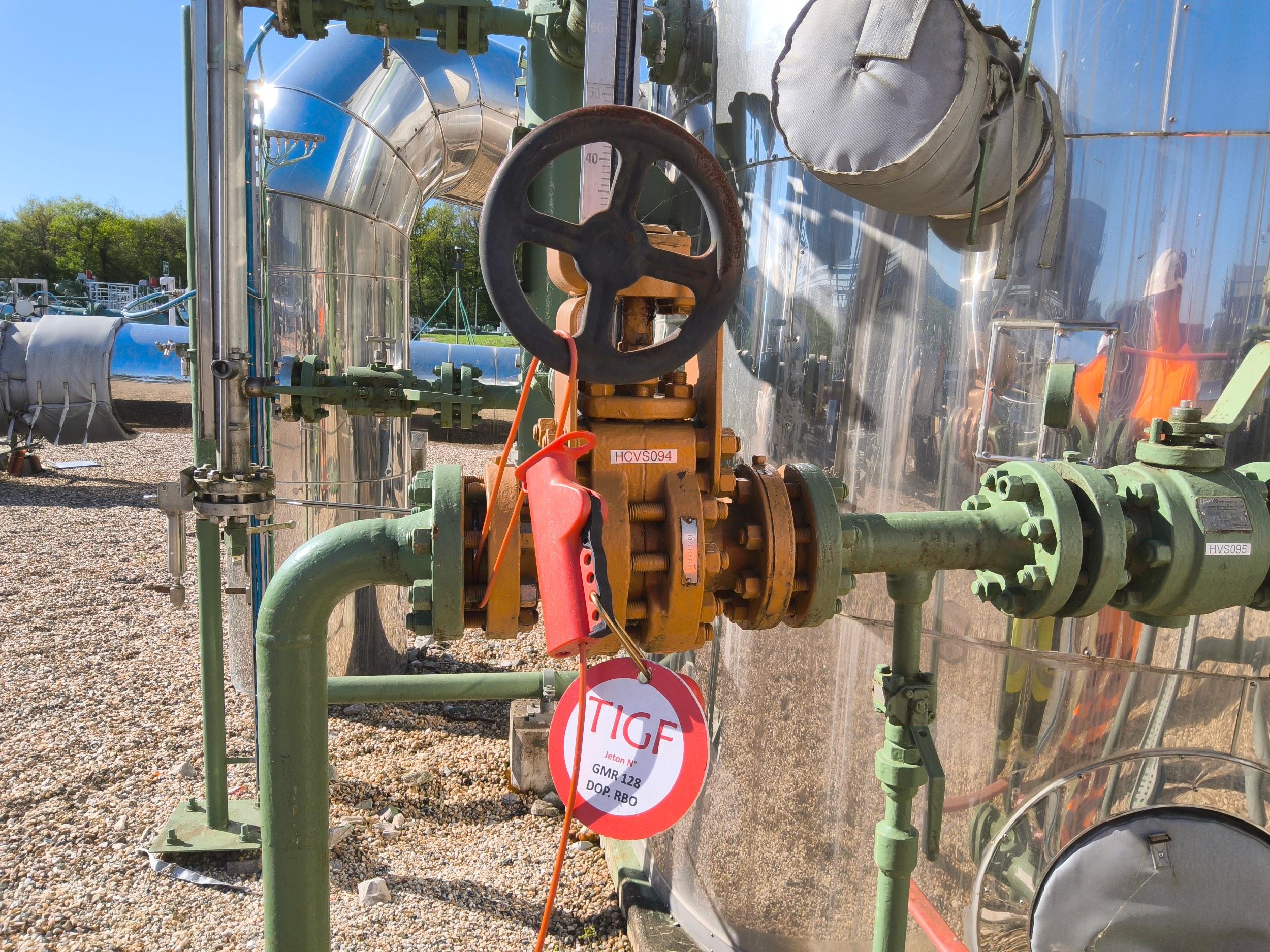

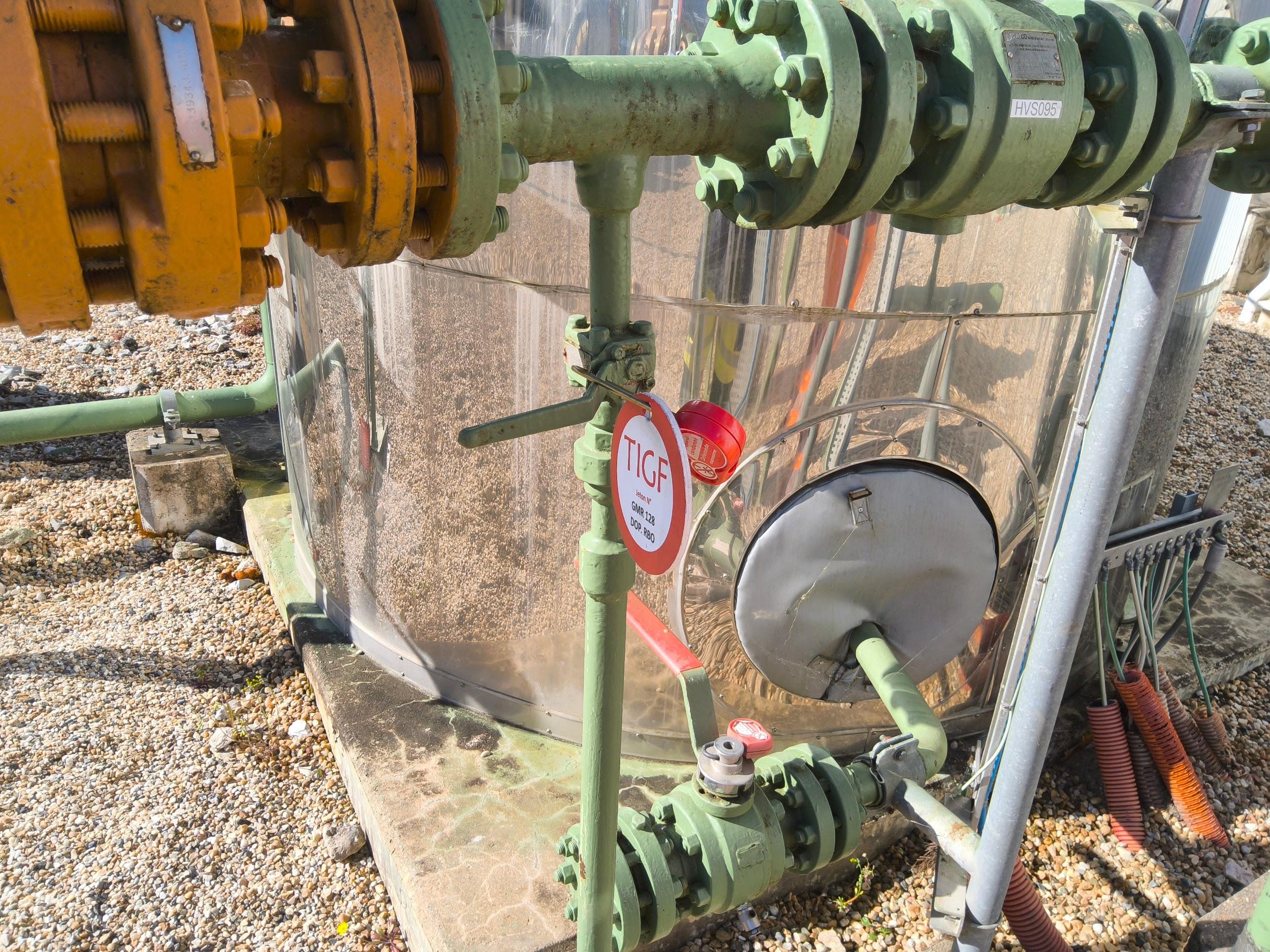

71		HVS 104		HV 157	HCVS 094		Piquage DN 20	HVS 095
72		Consignation HVS 104 Vidange Grille KX 101		Consignation HV 157 Départ RECOMP KX 101	Consigantion HCVS 094 Scrubber Vidange KX 101		Fermeture piquage DN20 Scrubber Vidange KX 101	Consigantion HVS 095 Scrubber Vidange KX 101
73		Zone 8

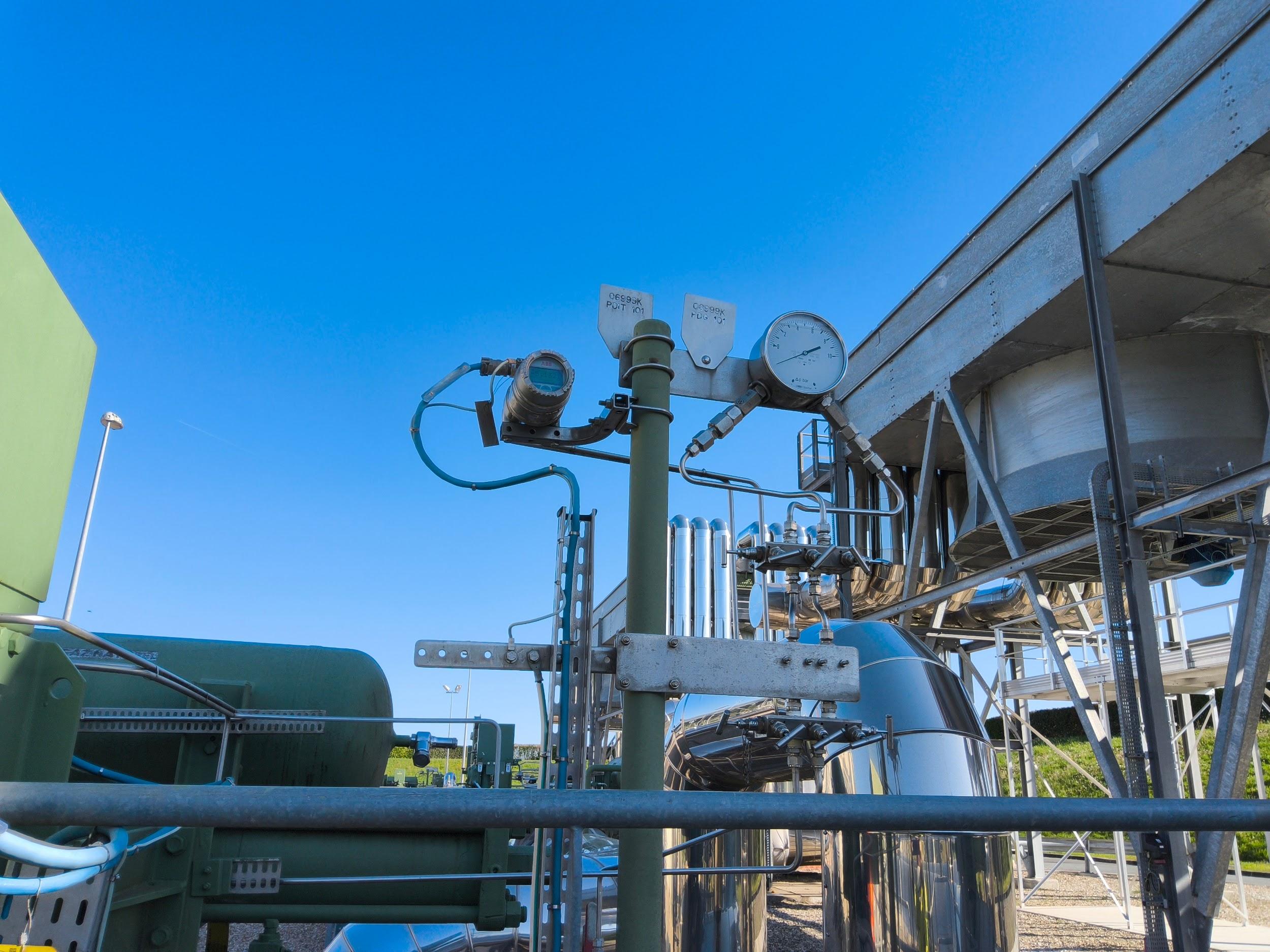

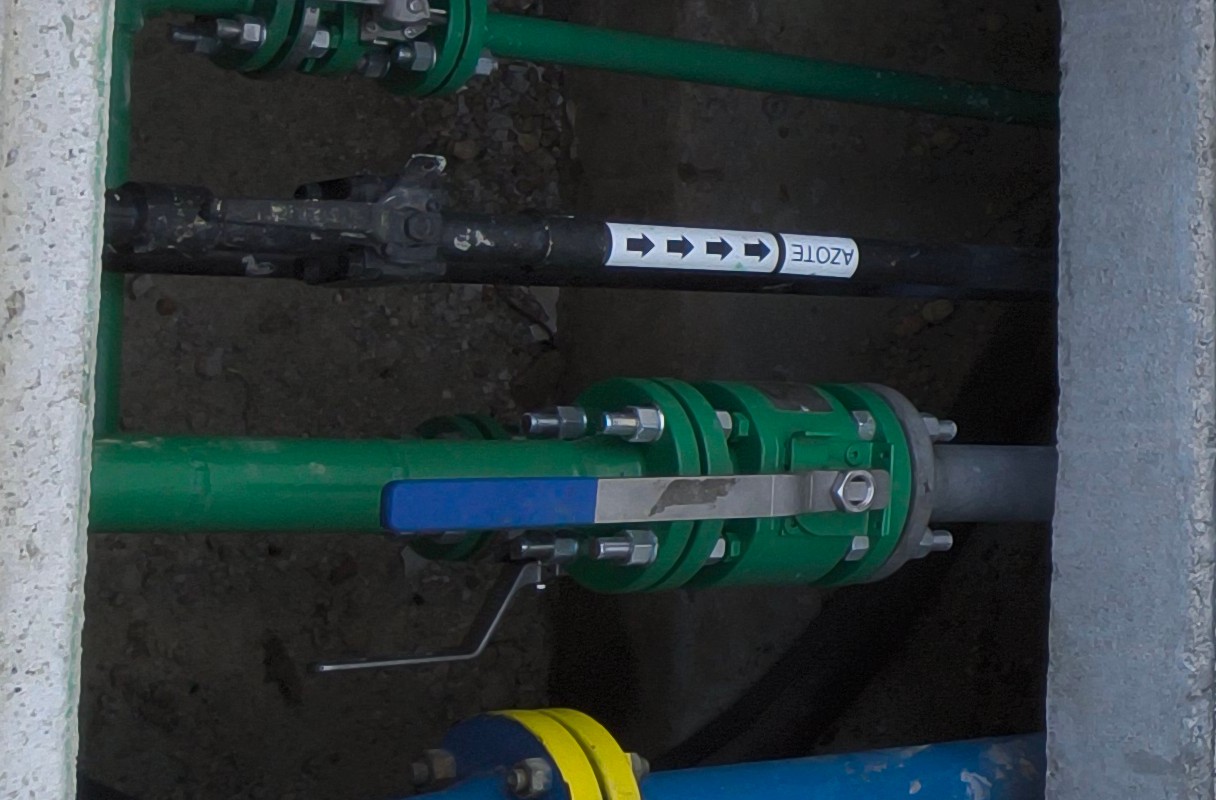

74
75

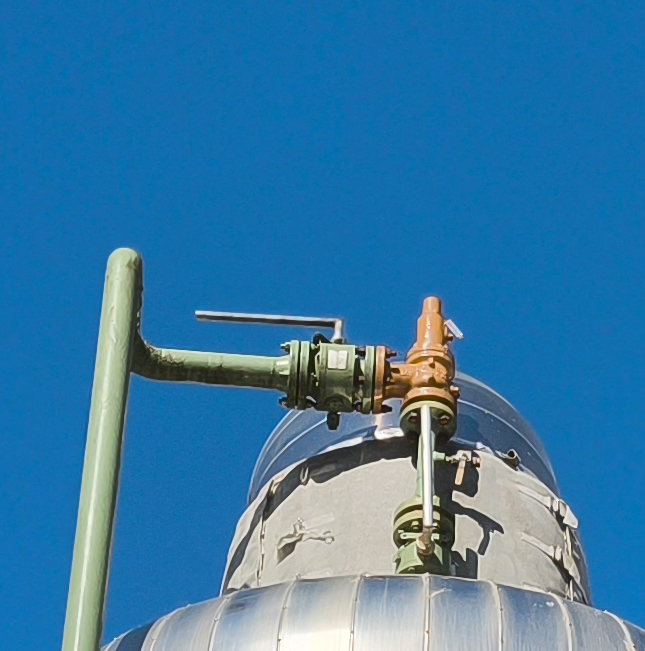

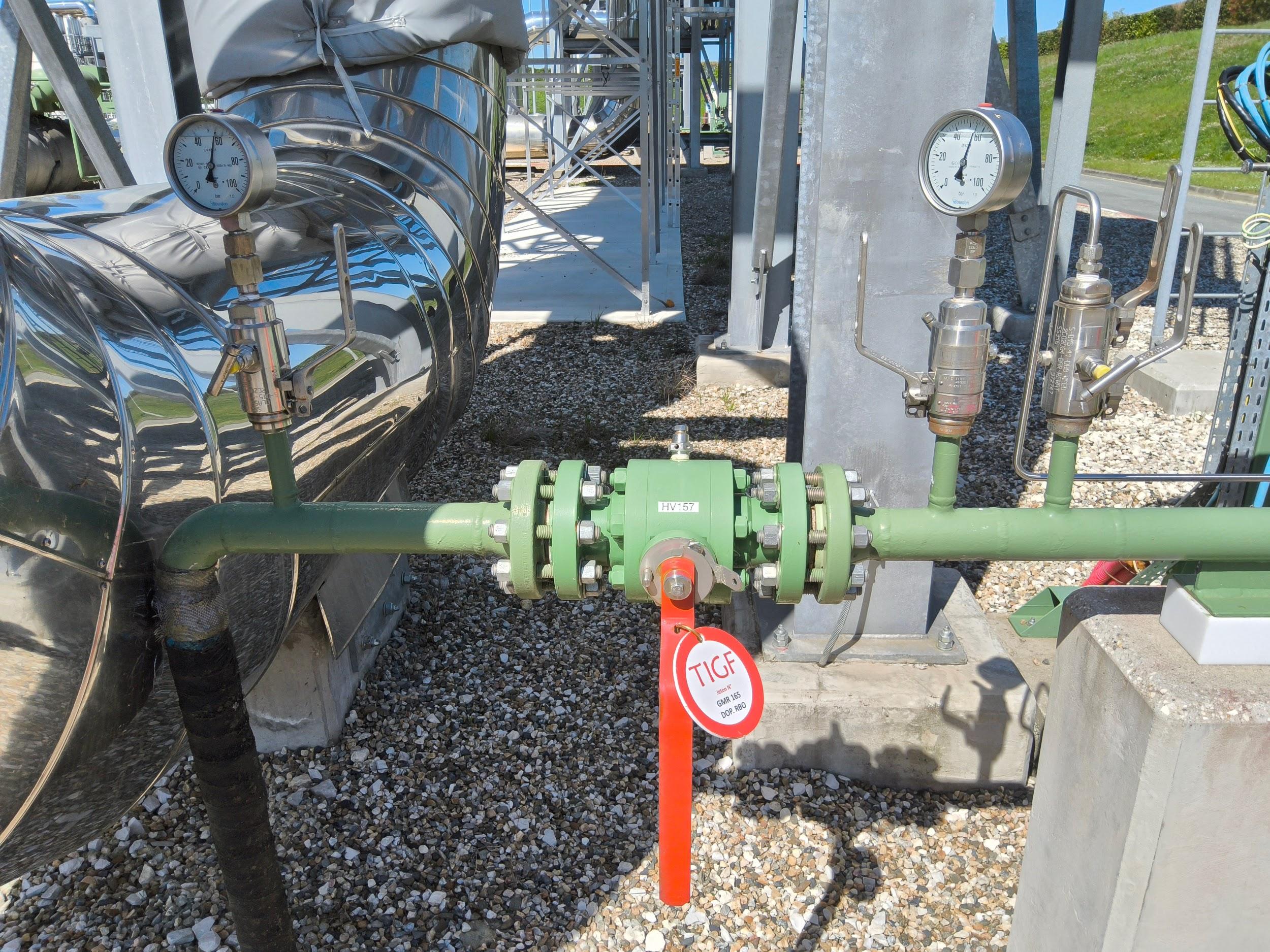

76		PIT 103		Robine Amont Aval - PSV 150			Robinet AZOTE (noir)	Robinet AIR Comprimé (vert)
77		Ouverture Pique PIT 103 Déconnection tubing Scrubber Vidange KX 101		Fermeture robinet Amont / Aval Soupape PSV 150 Scrubber Vidange KX 101			Fermeture Robinet Vanne isolement Azote KX 101	Fermeture Robinet Vanne isolement Air comp KX101
