PHOTOS KX301 GAZ

	A	B	D	G	L	N	P	R	S	T	V	Y
1
2		PORTAIL DES CONSIGNATIONS							Révision	0	Retour GENERAL
3									Date	2026	Retour GENERAL
4									Date	2026
5		KX 301	Aide à la consignation			Grille GAZ					KX 301	FCM ELEC B KX 301
6											KX 301	FCM ELEC B KX 301
7
8											FCM GrilleGaz KX 301	FCM KX301 HTA Variateur
9											FCM GrilleGaz KX 301	FCM KX301 HTA Variateur

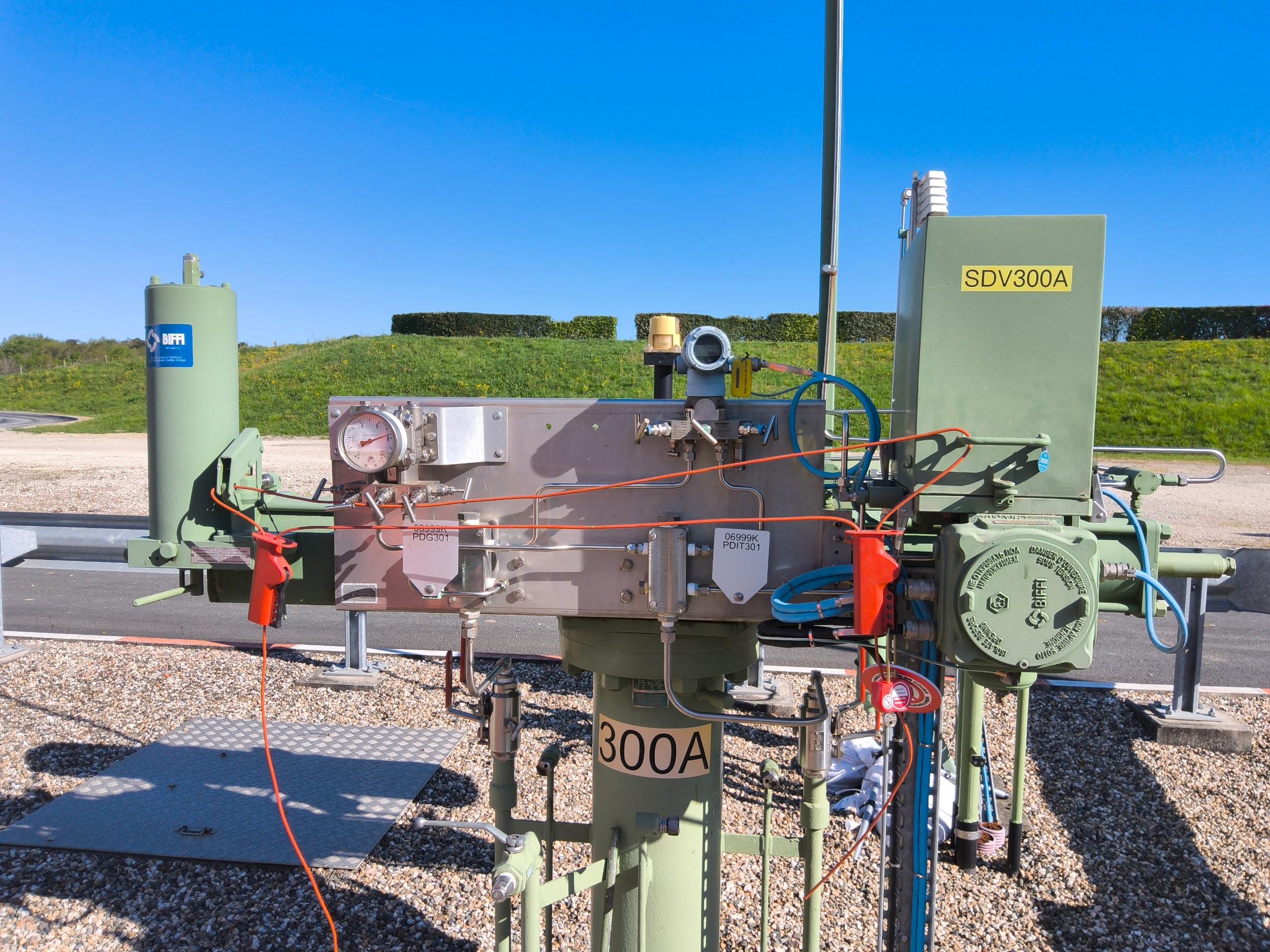

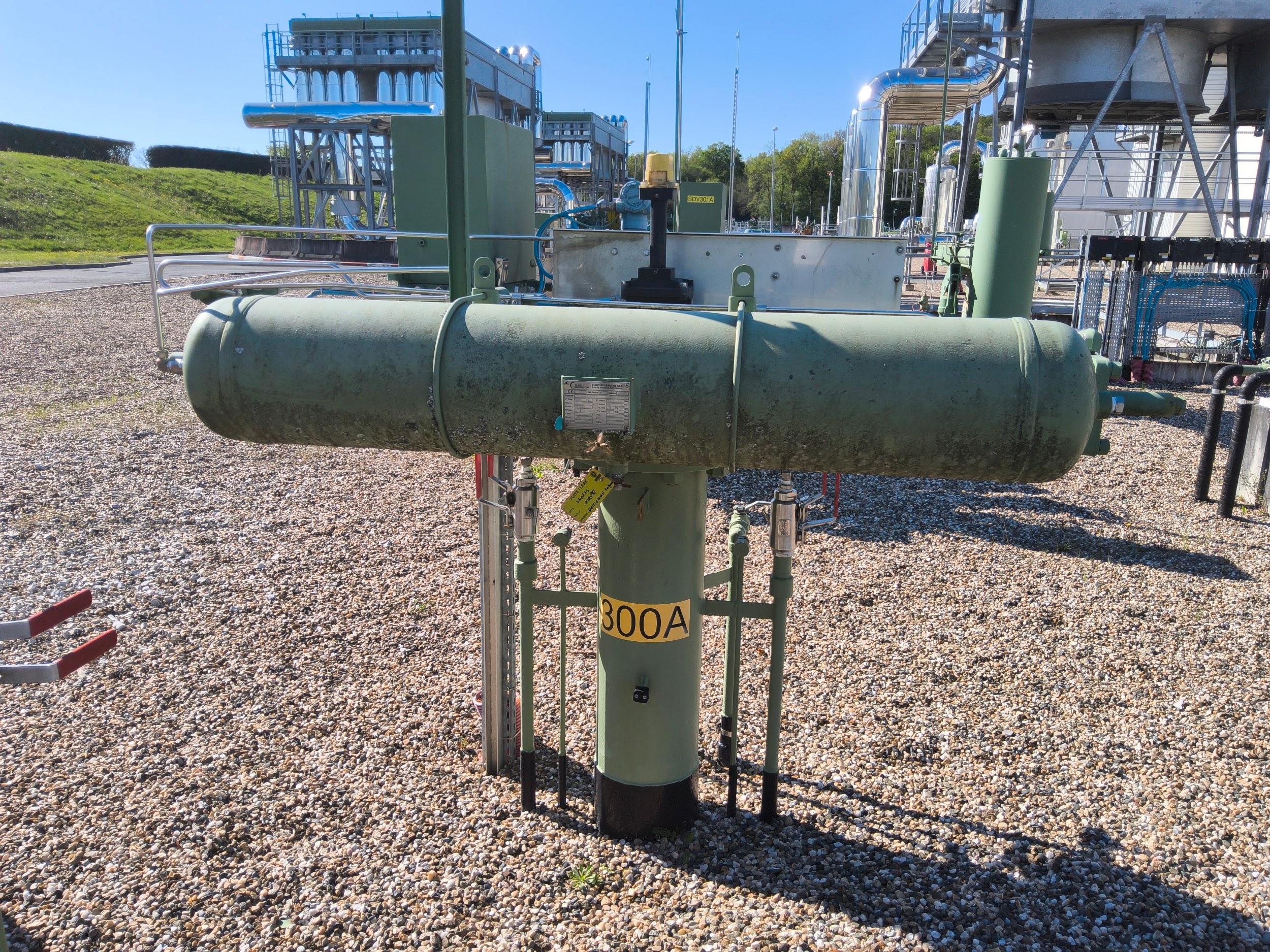

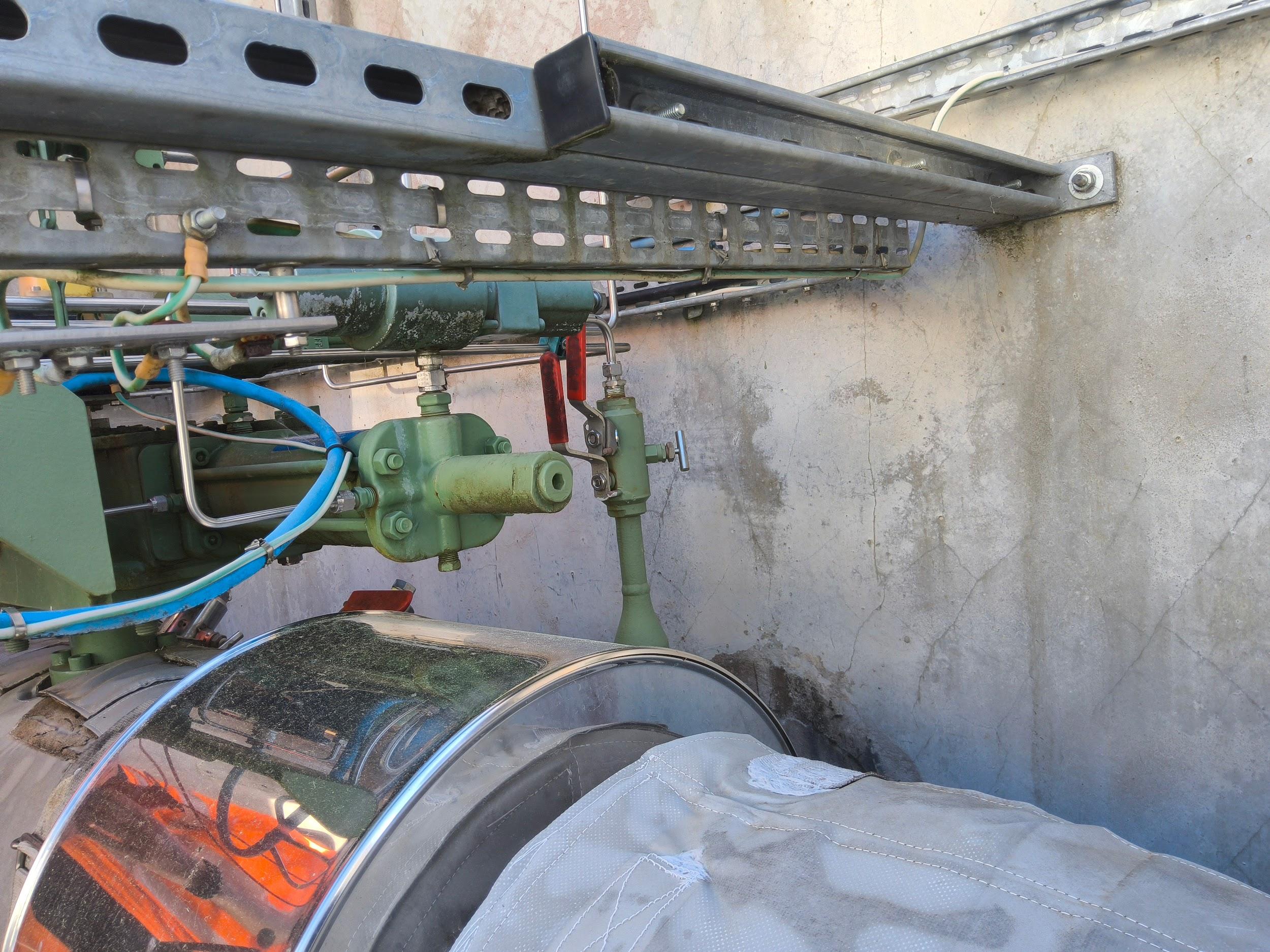

10	SDV 300A										Pour la manipulation des éléments BSU (Mesures Maîtrise des Risques), une information est OBLIGATOIRE

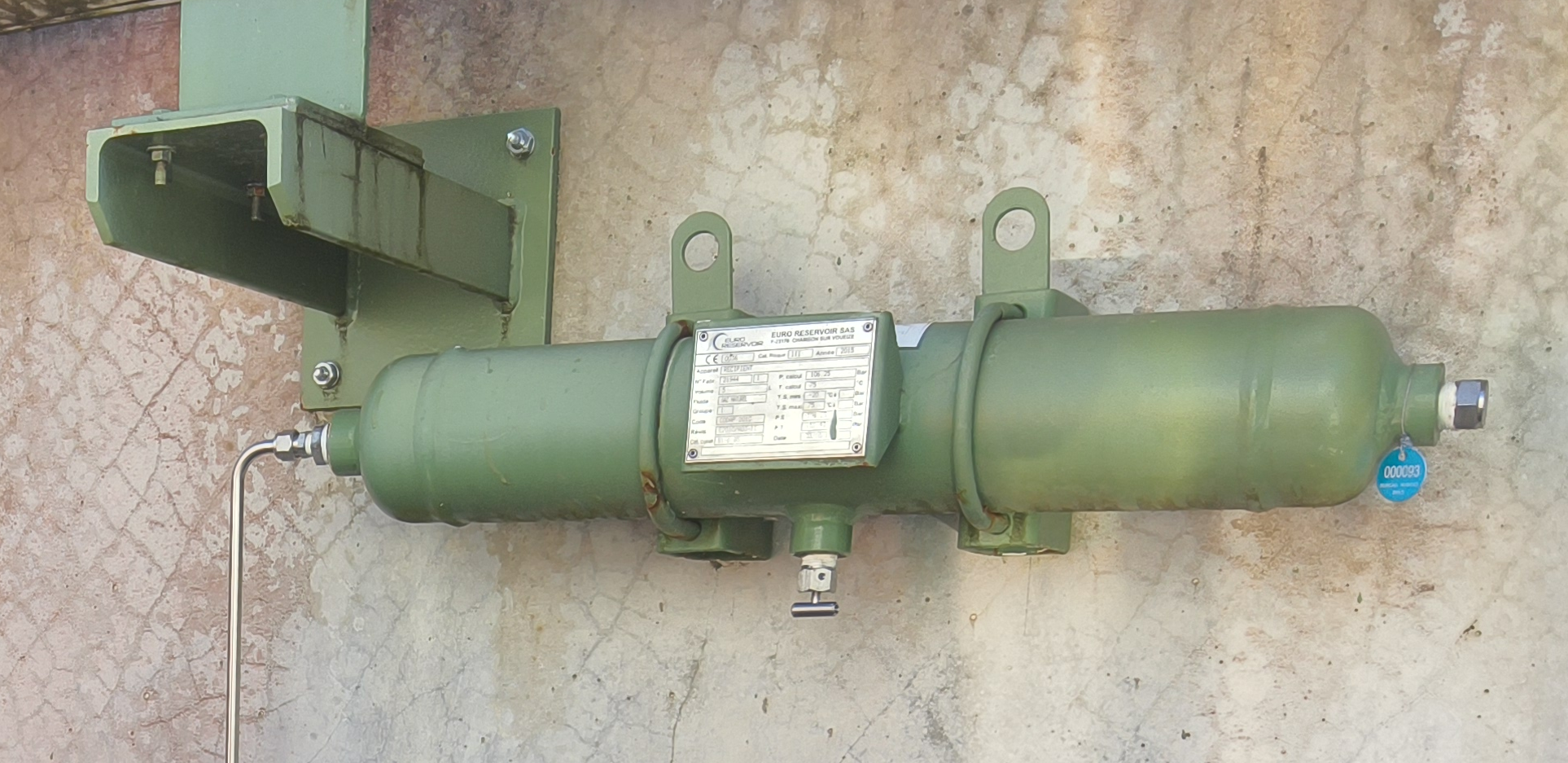

11		SDV 300 A		Hydraulique et pneumatique	Robinet alimentation		DA

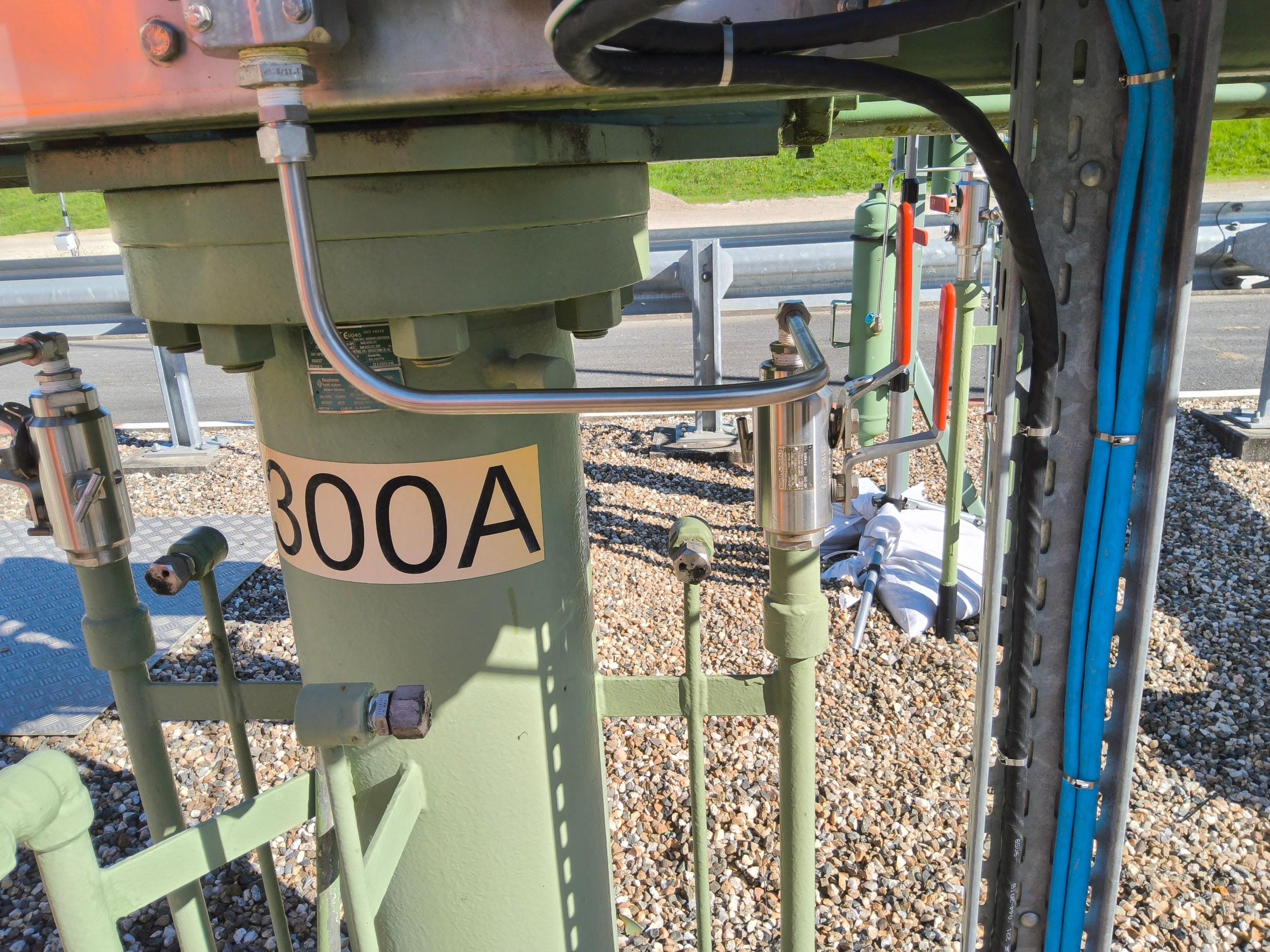

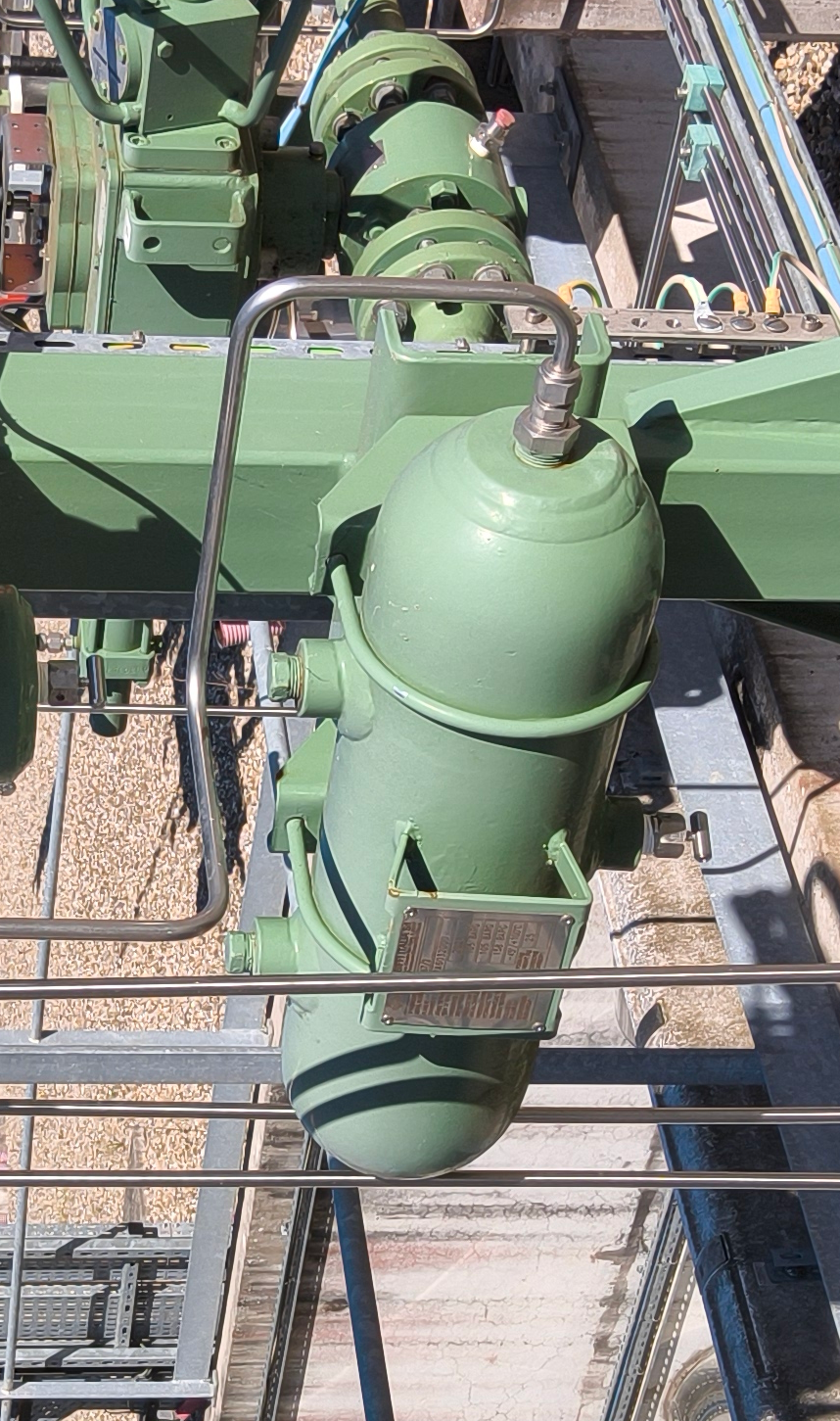

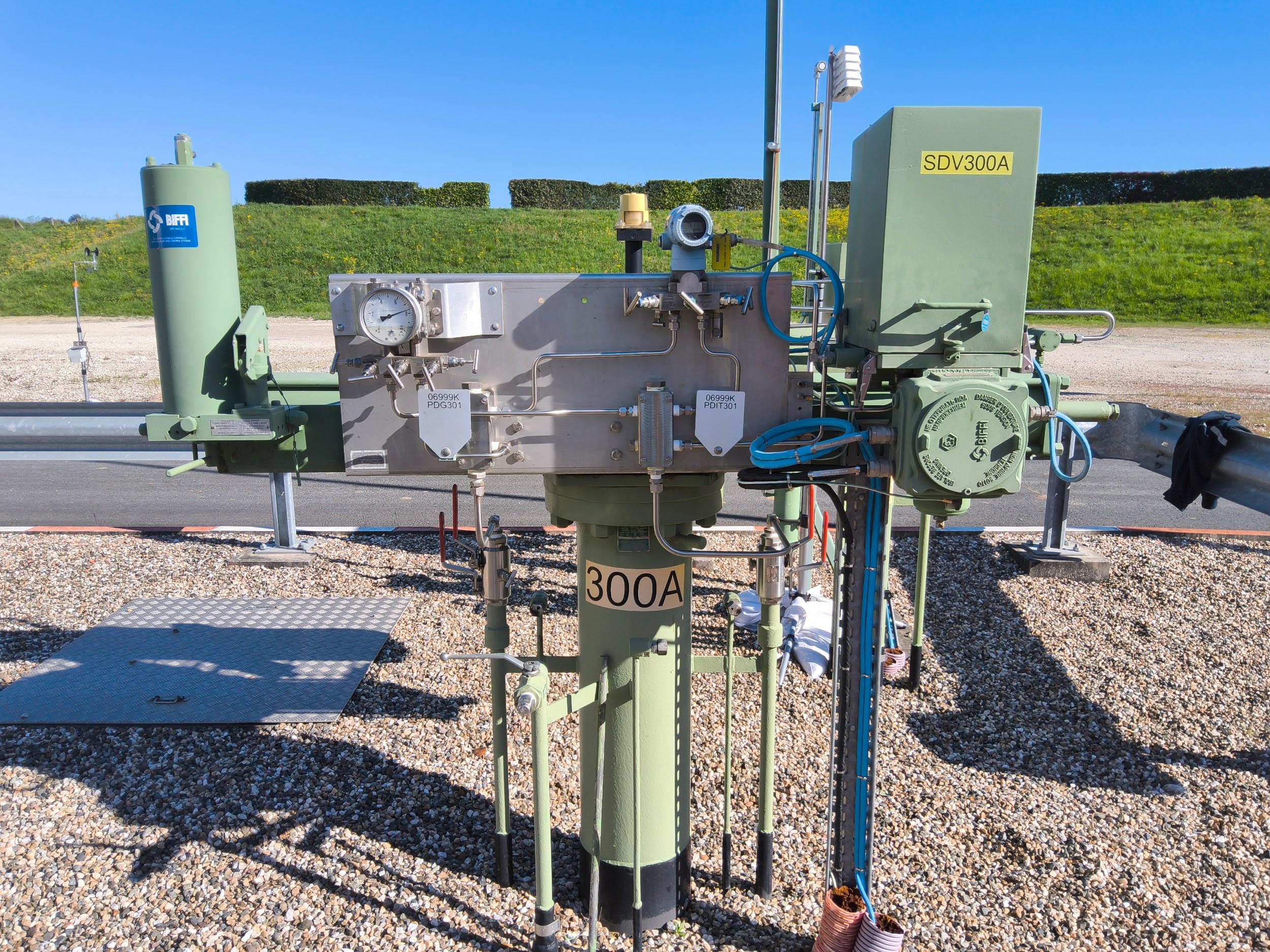

12		Vue ensemble SDV 300A Aspiration KX 301		Consignation des coffrets hydraulique et pneumatique	Fermeture robinet Déconnection Tubing		Purge robinet sous Ballon DA Faire une VAT visuelle Amont et Aval sur Mano
13		Zone 12
14

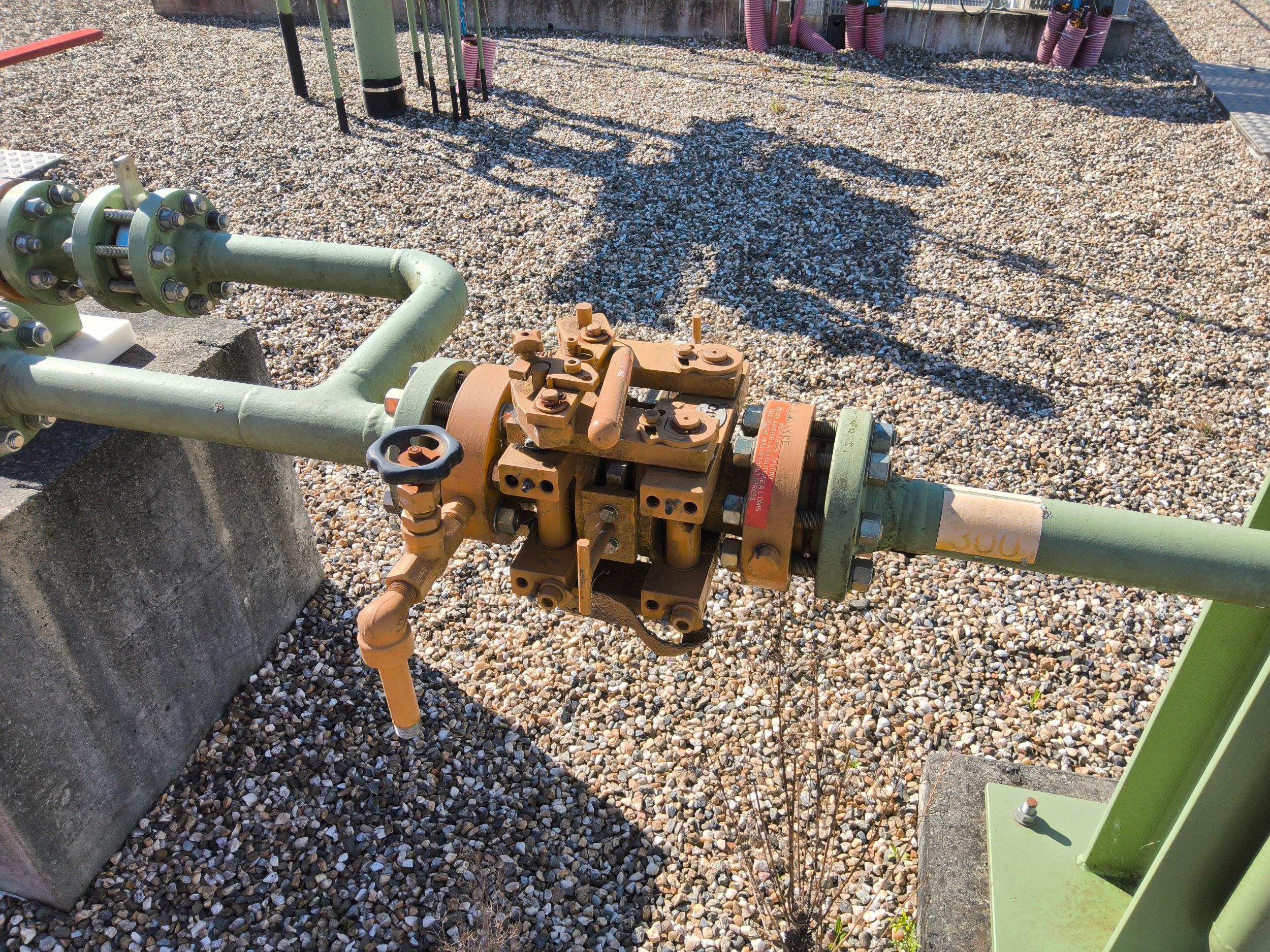

15	HV 303

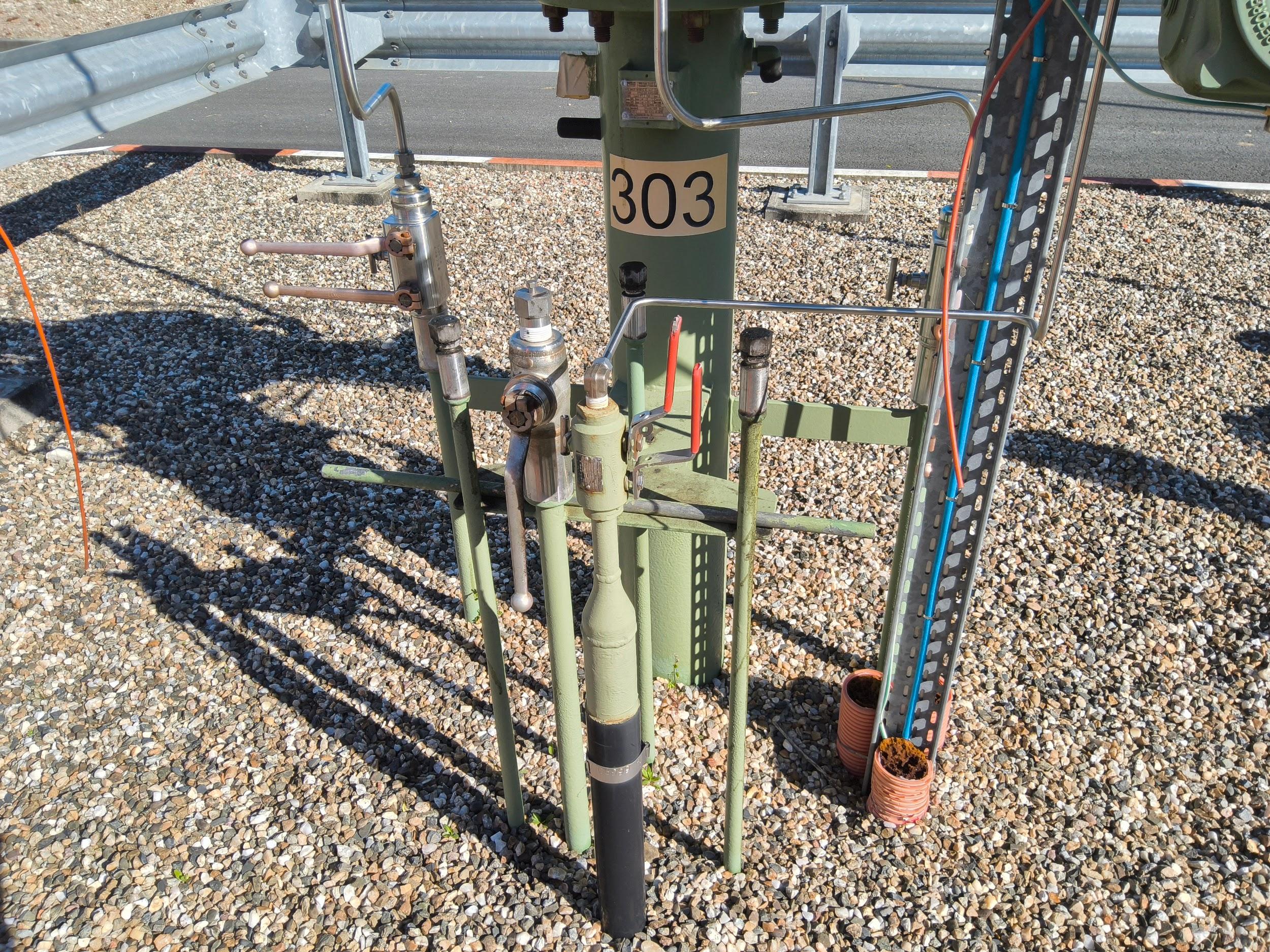

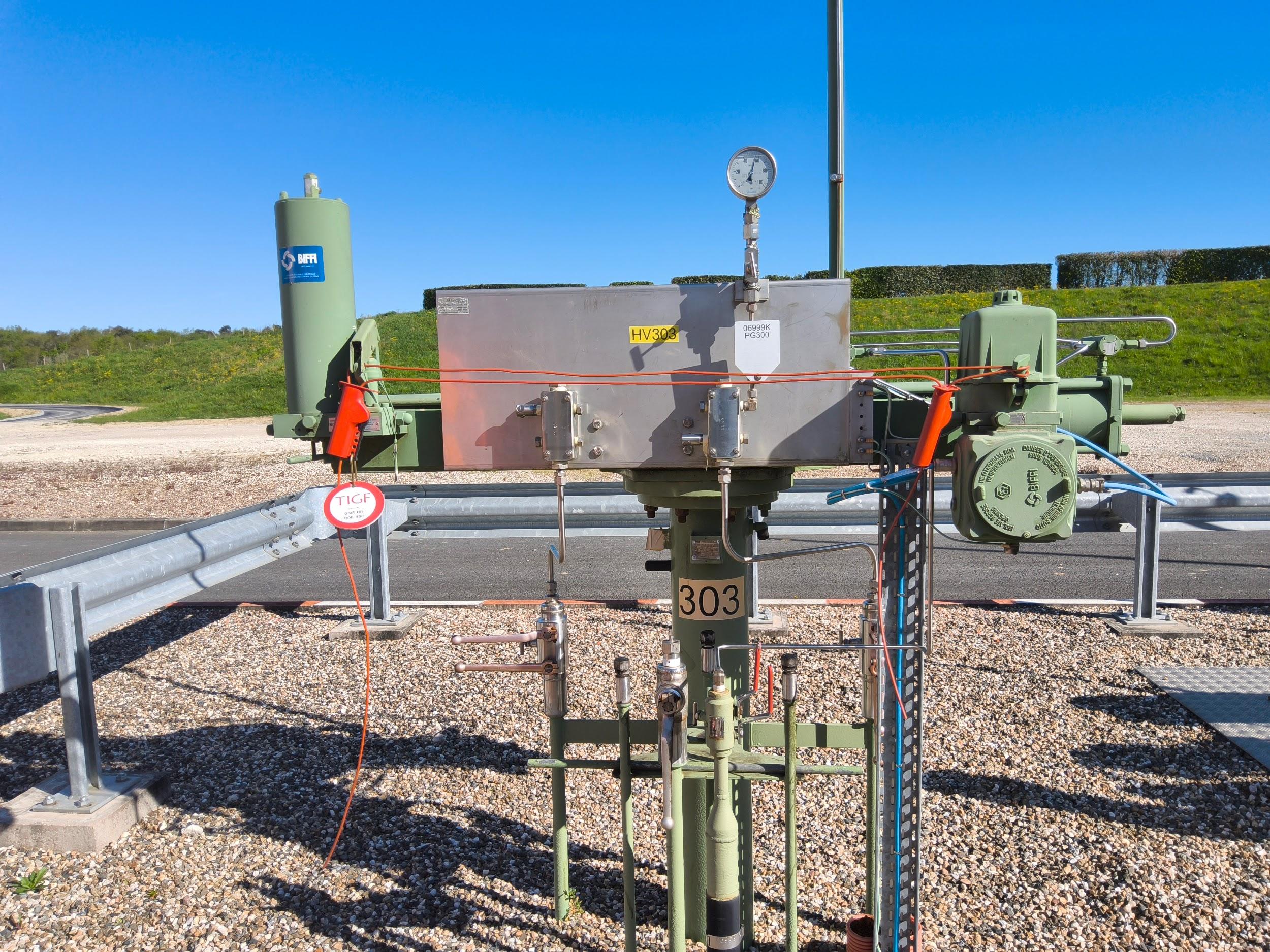

16		HV 303		Robinet Alimentation
17		Consignation des coffrets hydraulique et pneumatique Aspiration KX 301 (DBB)		Fermeture robinet Déconnection Tubing
18		Zone 12
19

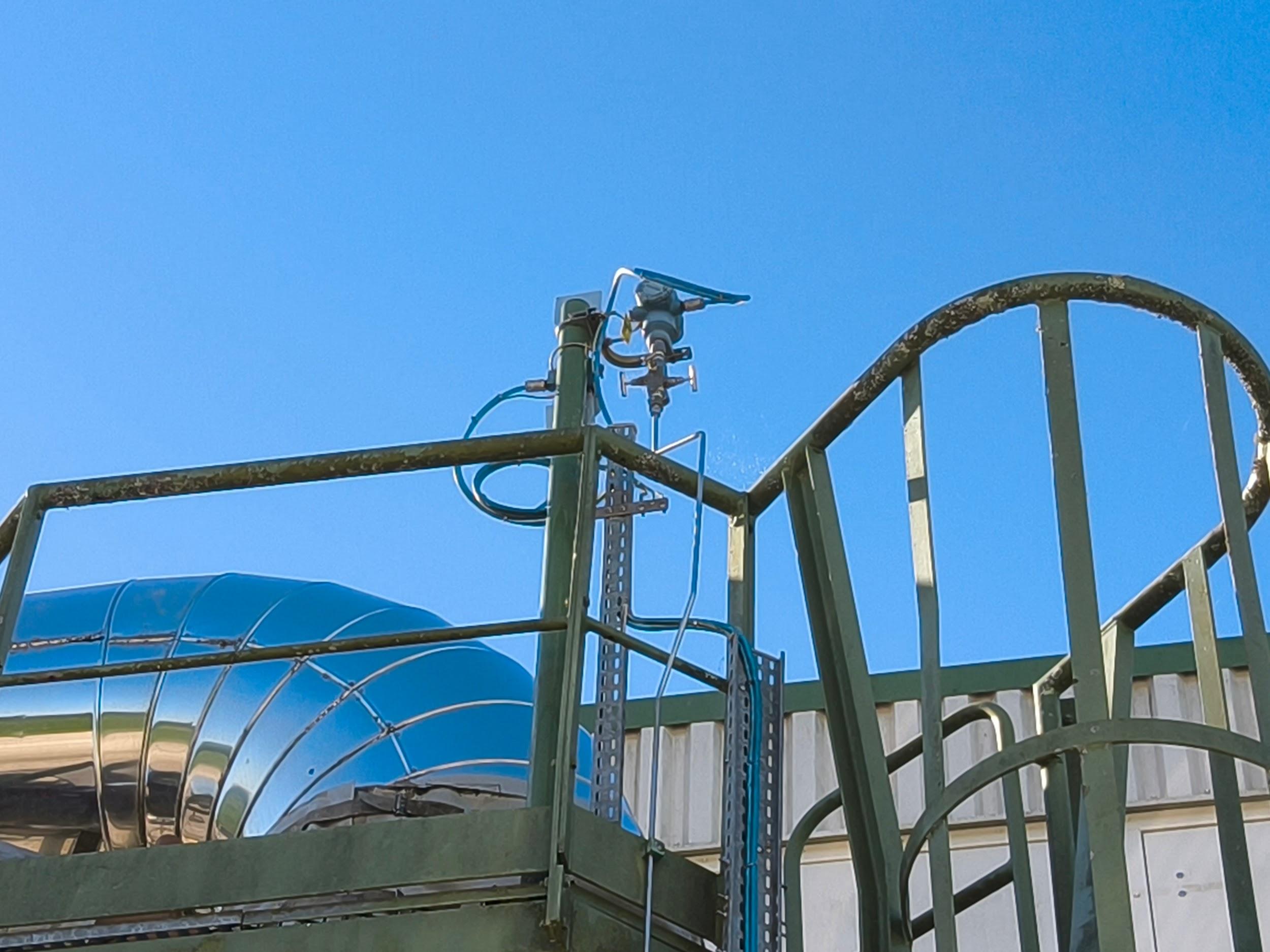

20	PDIT 301	???		???
21		PDIT 301		Robinet alimentation
22		Vue ensemble PDIT 301 Aspiration KX 301		Fermeture robinet Déconnection Tubing
23		Zone 12
24
25	SDV 300 B

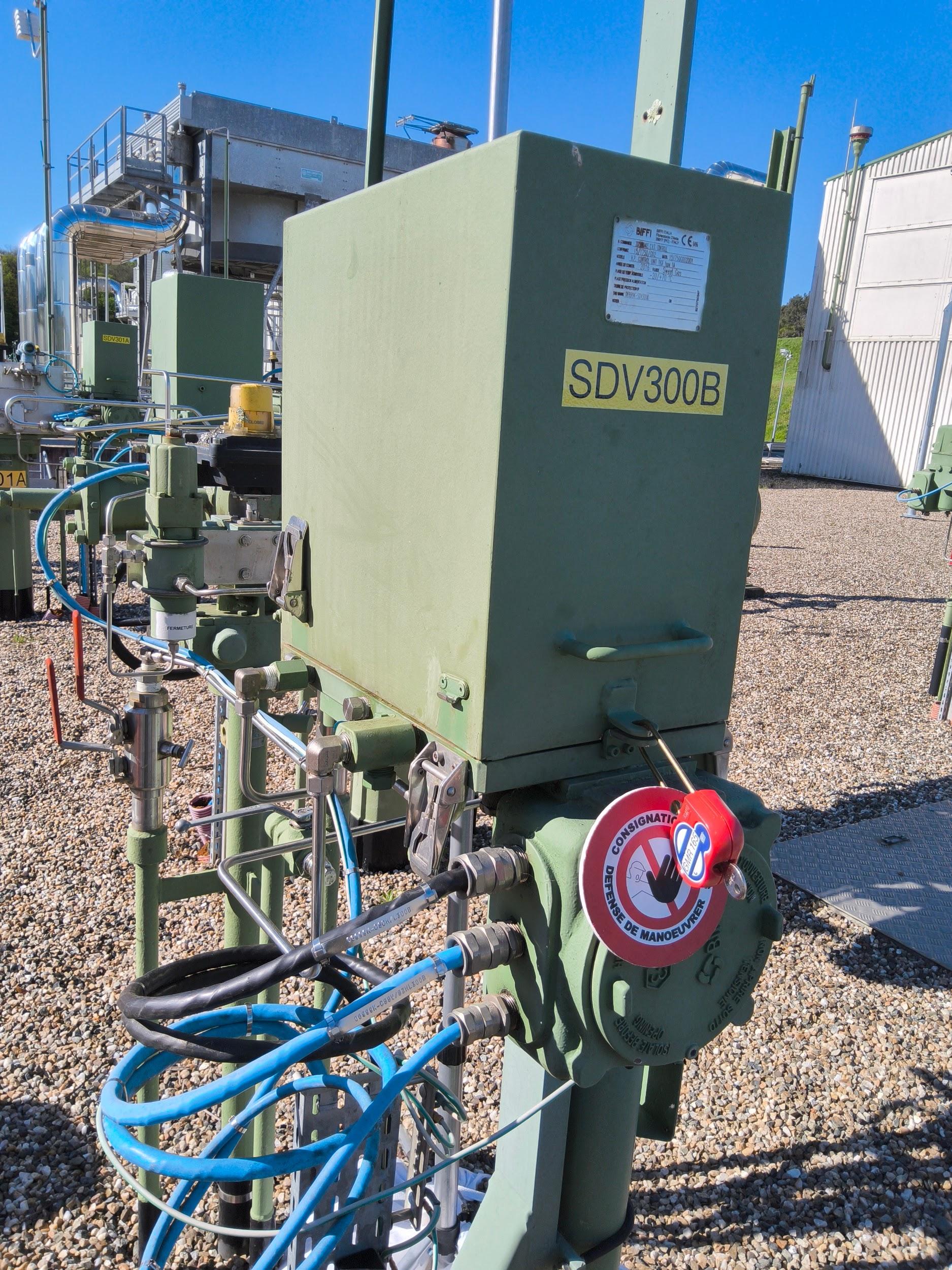

26		SDV 300 B		Robinet Alimentation
27		Consignation des coffrets hydraulique Aspiration KX 301		Fermeture robinet Déconnection tubing
28		Zone 12
29

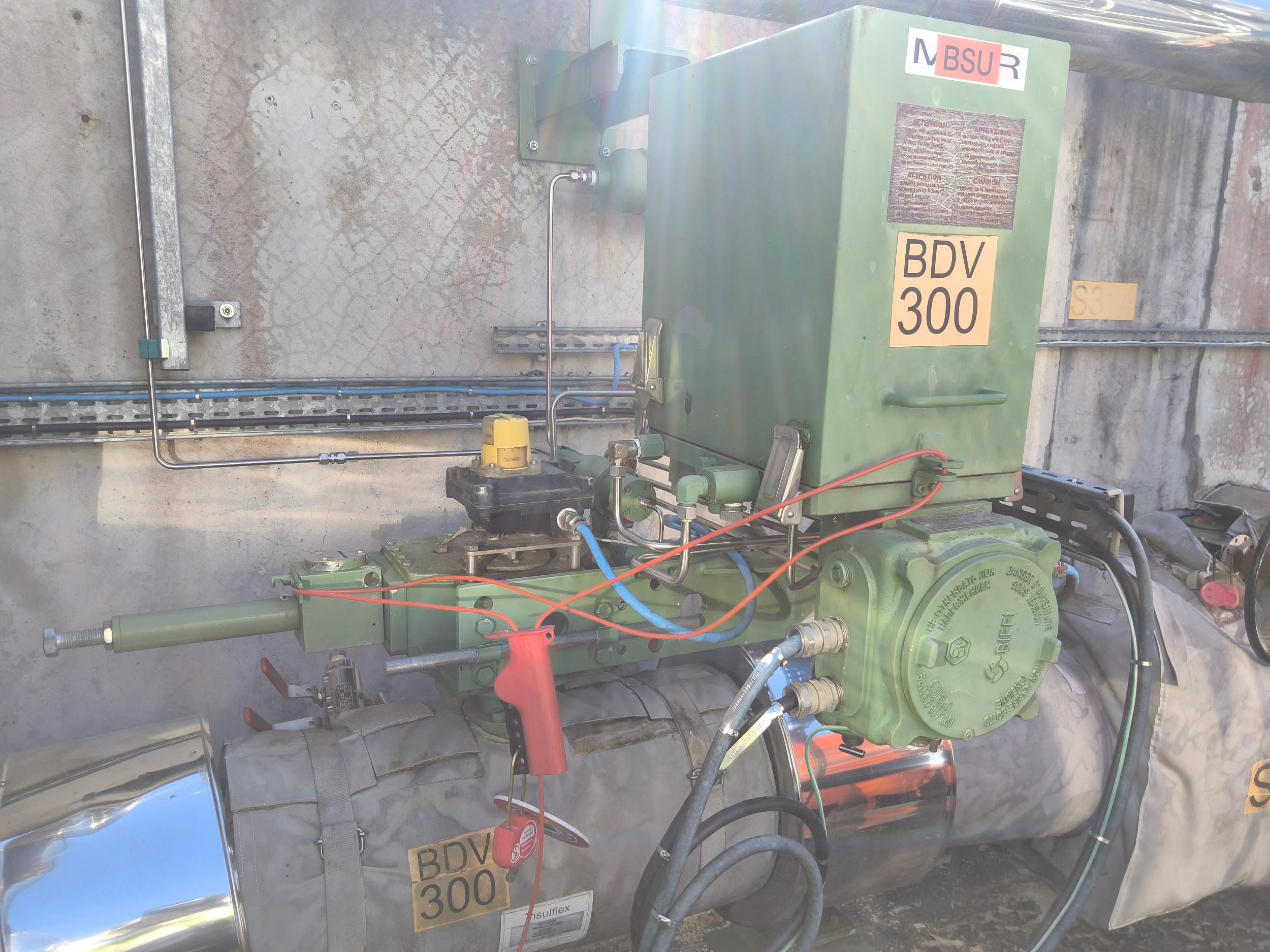

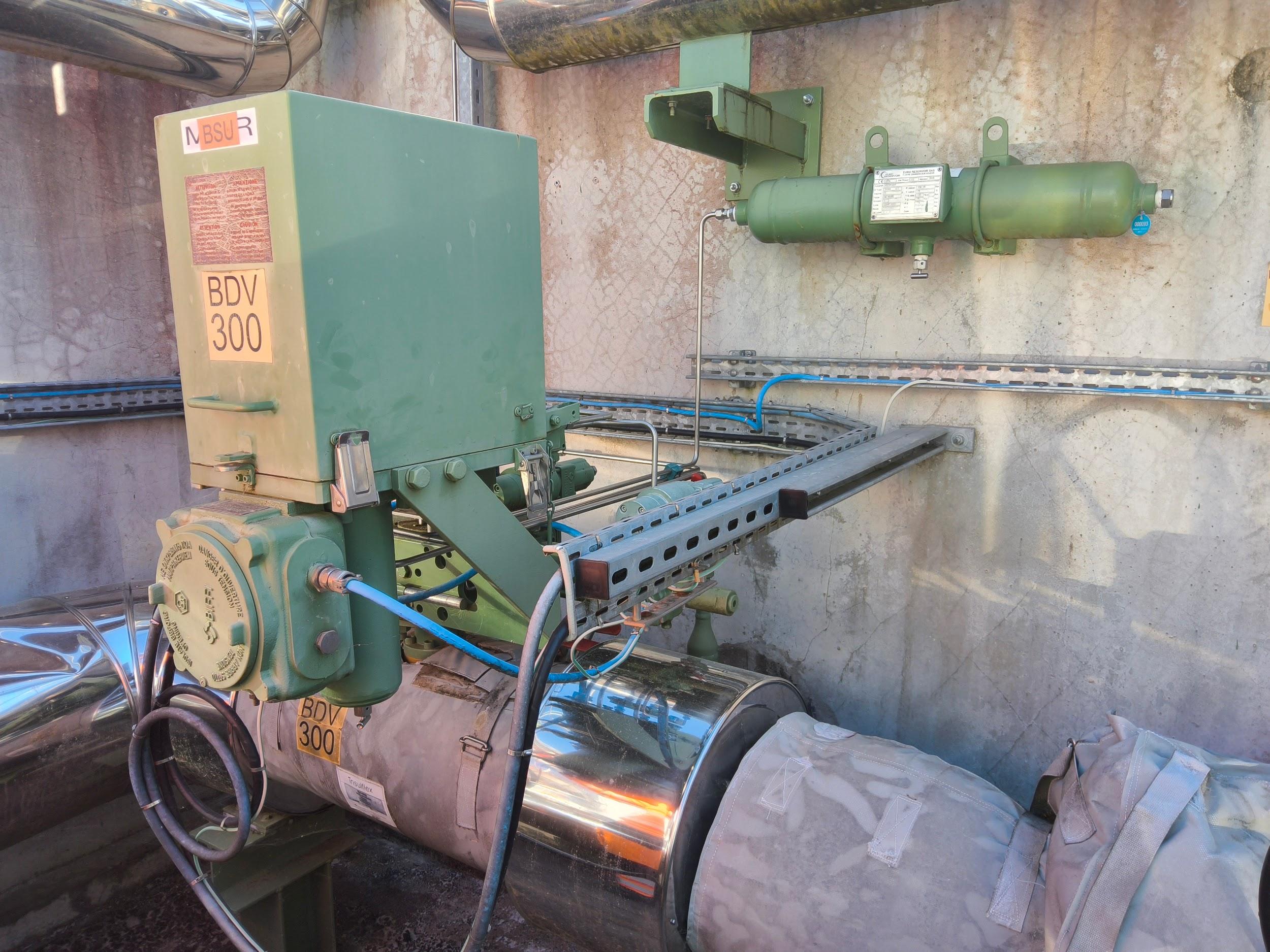

30	BDV 300							BSU
31		BDV 300 - BSU		Hydraulique et pneumatique	Robinet alimentation		DA
32		Vue d'ensemble BDV 300 Vidange grille compresseur KX 301		Consignation des coffrets hydraulique et pneumatique	Fermeture robinet Déconnection Tubing		Purge robinet sous Ballon DA
33		Zone 12
34

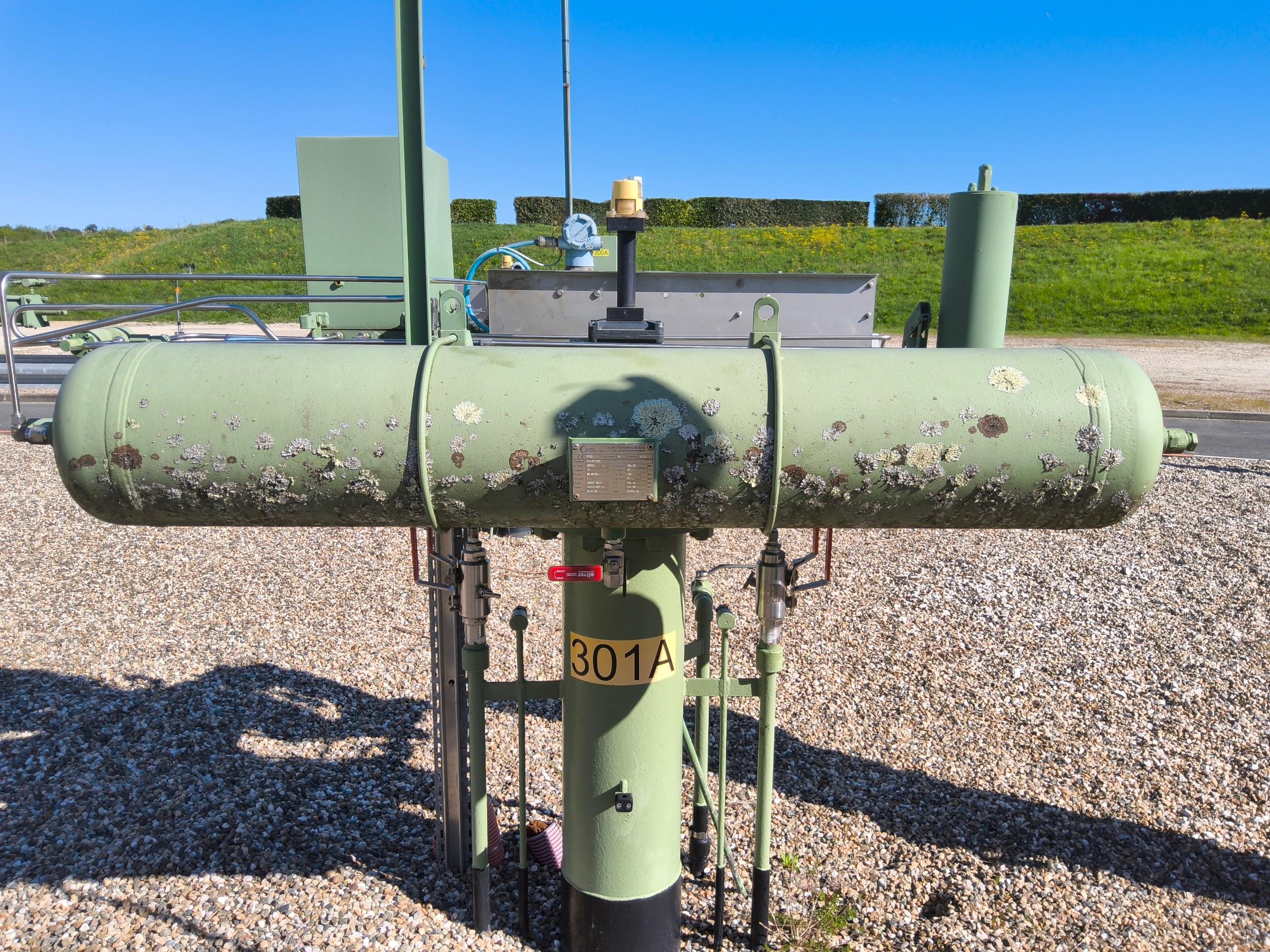

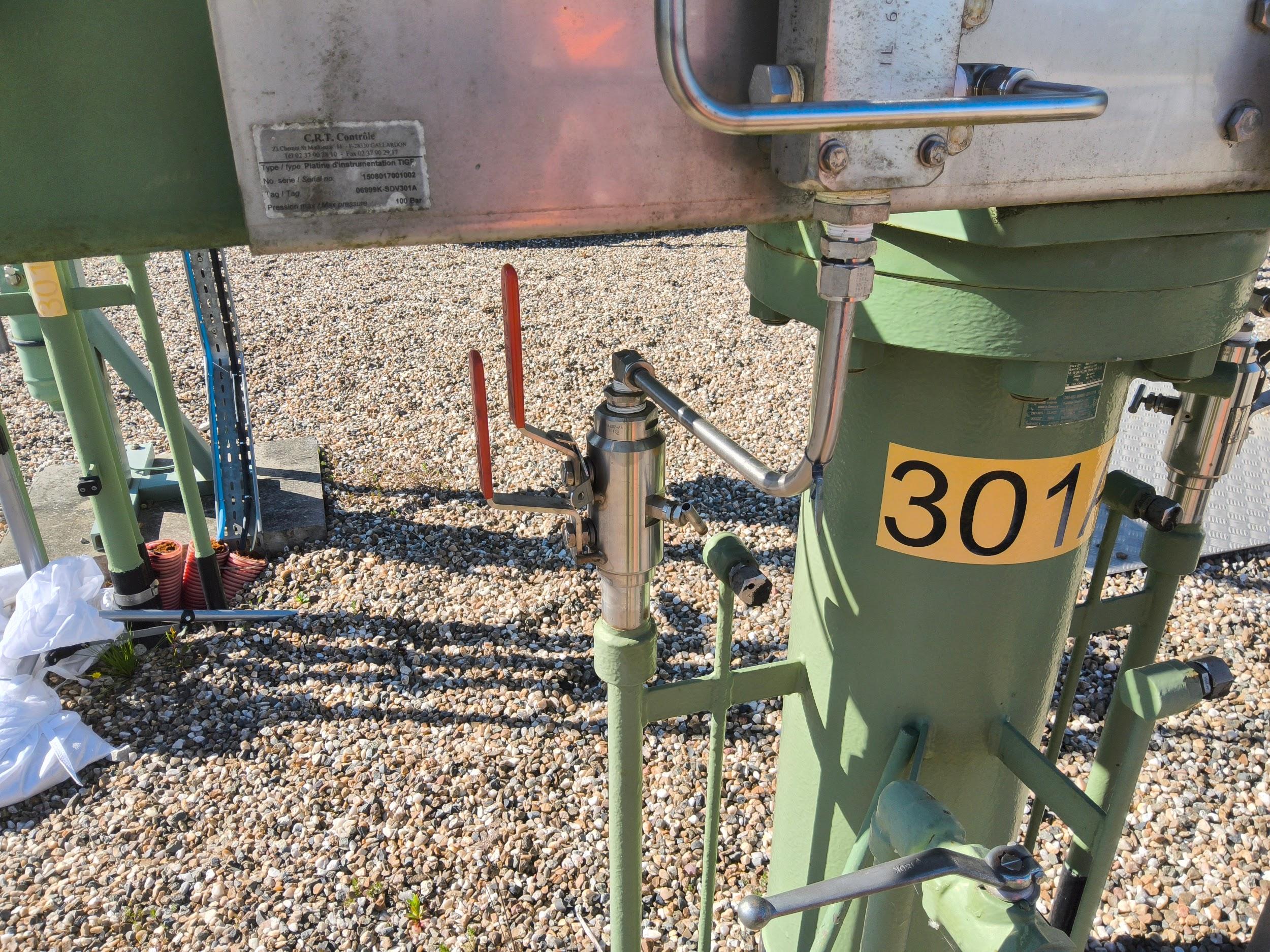

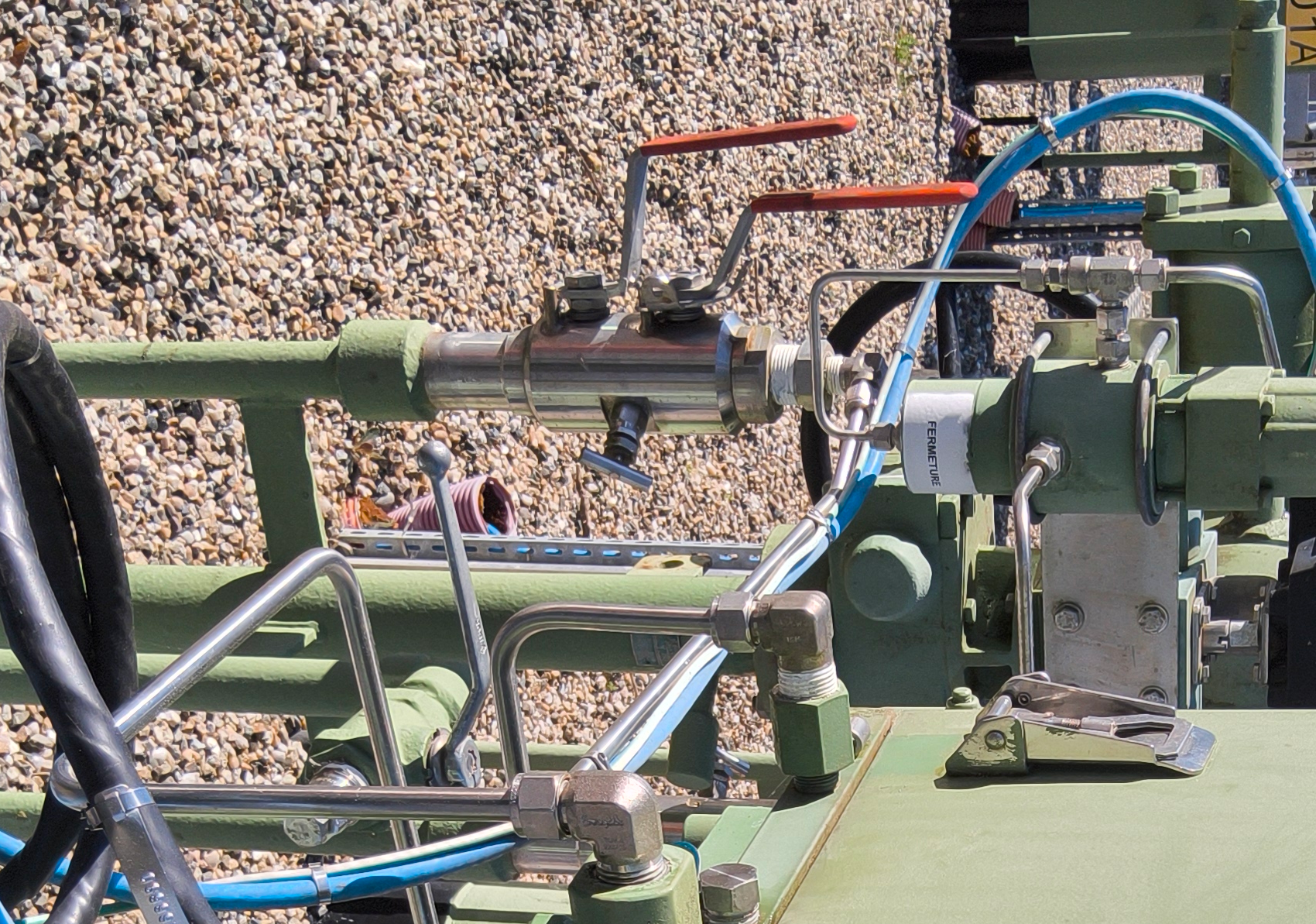

35	SDV 301 A

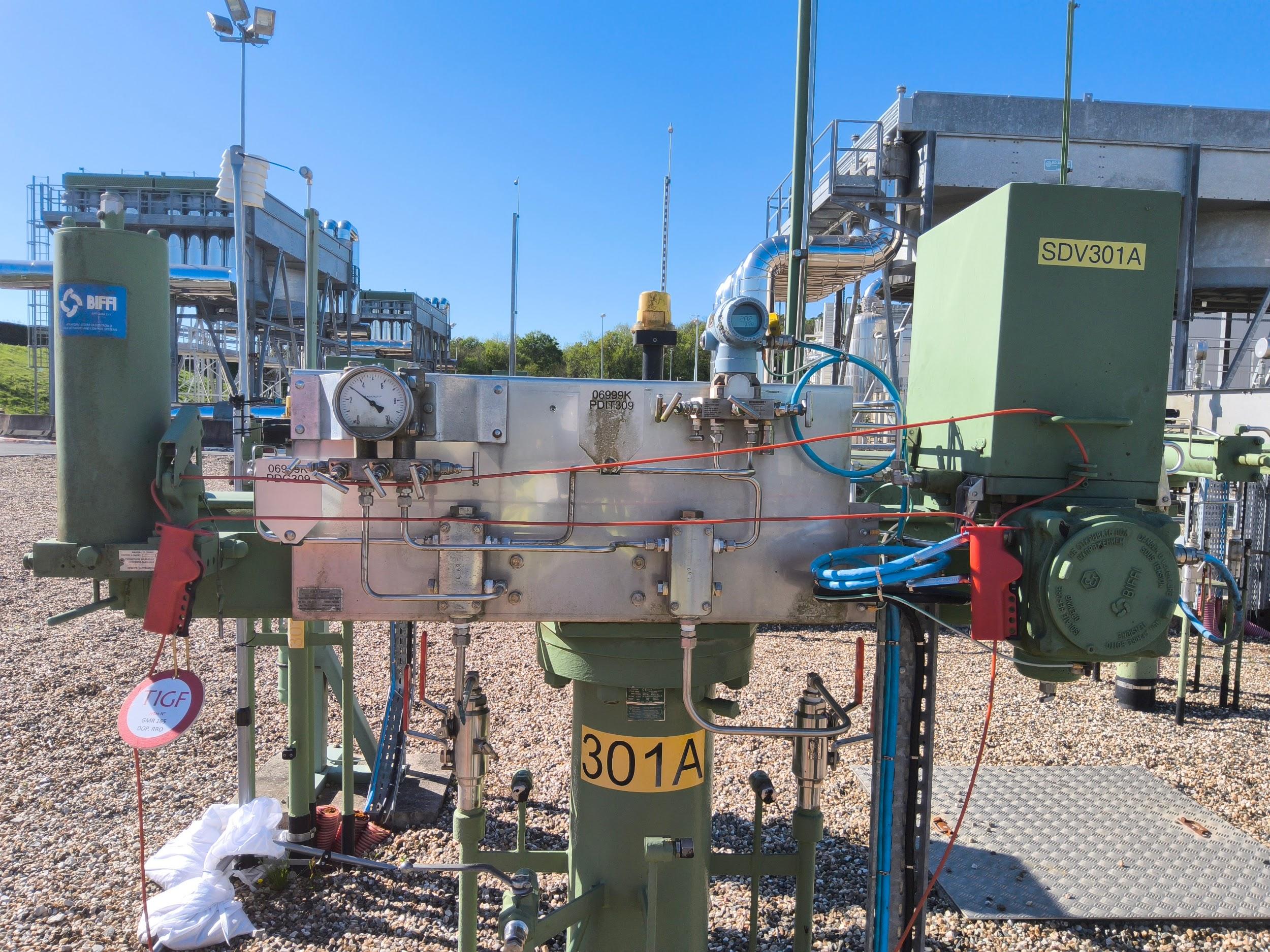

36		SDV 301 A		Robinet Alimentation	Robinet alimentation		DA

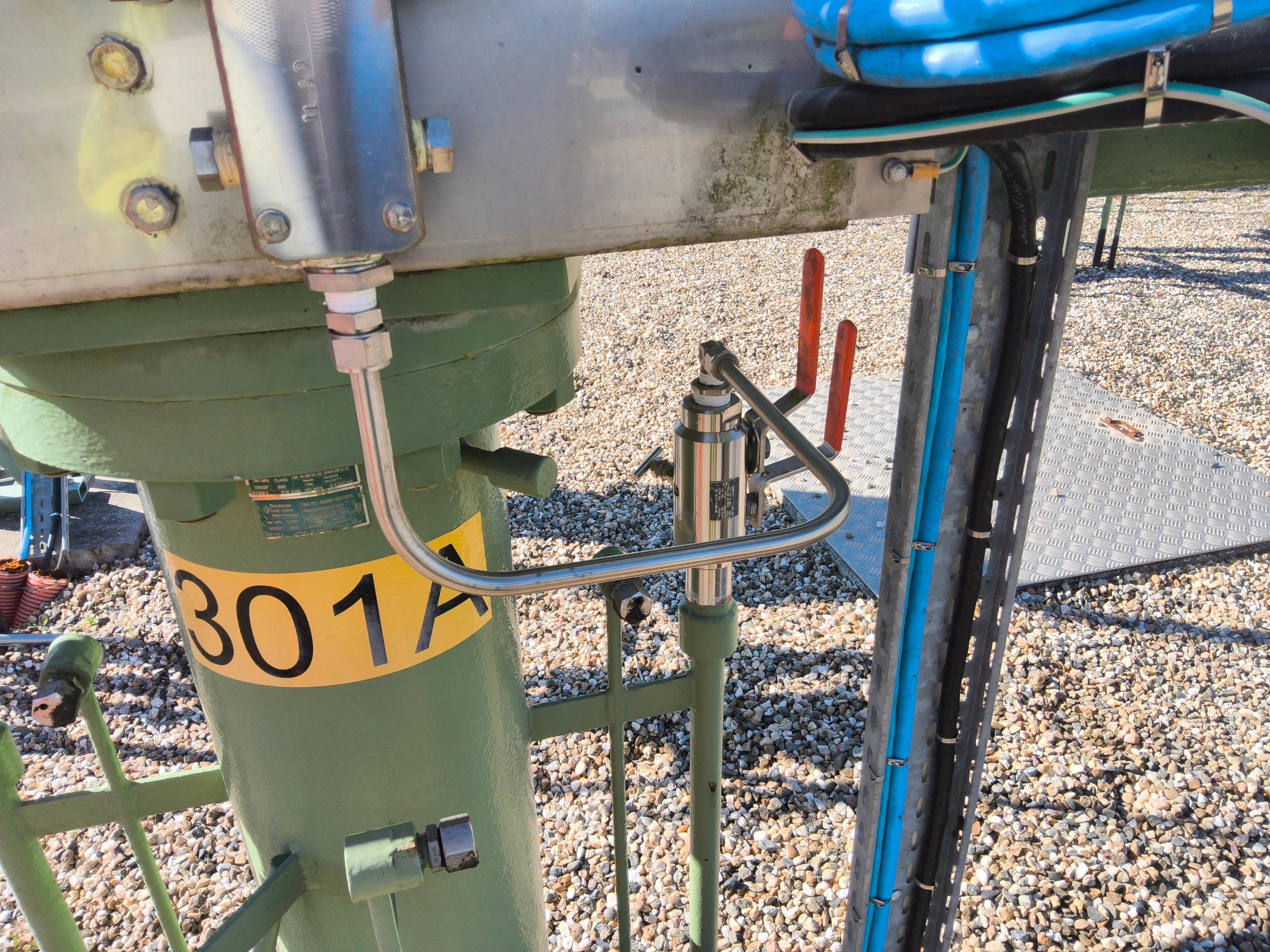

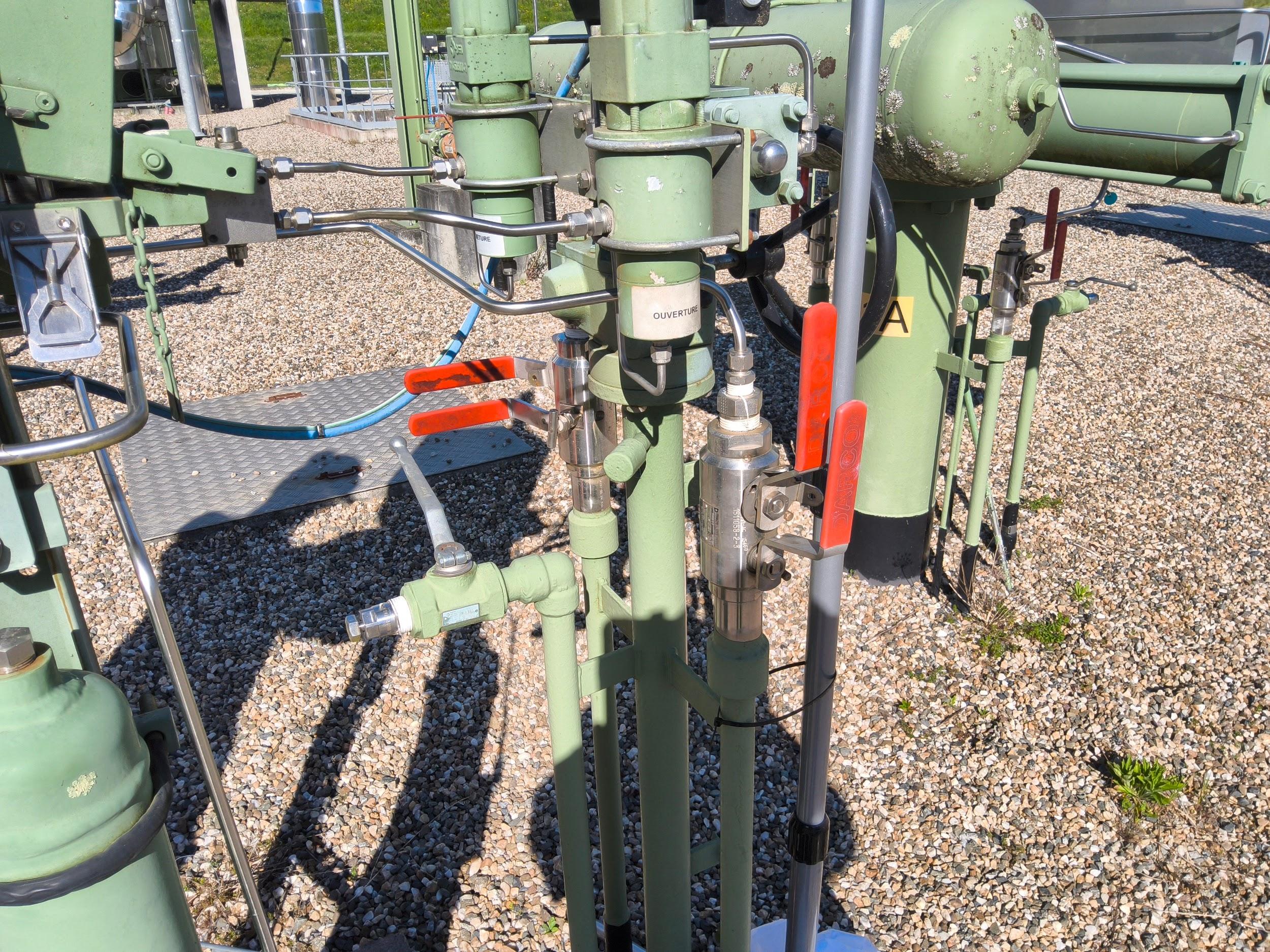

37		Consignation de la SDV 301 A coffrets hydraulique et pneumatique Refoulement KX 301		Fermeture robinet Déconnection Tubing	Fermeture robinet Déconnection Tubing		Purge robinet sous Ballon DA Faire une VAT visuelle Amont et Aval sur Mano
38		Zone 12
39
40	PDIT 309	??		??
41		PDIT 309		Robinet alimentation
42		Vue d'ensemble du PDIT 309 Refoulement KX 301		Fermeture robinet Déconnection Tubing
43		Zone 12
44
45	SDV 301 B

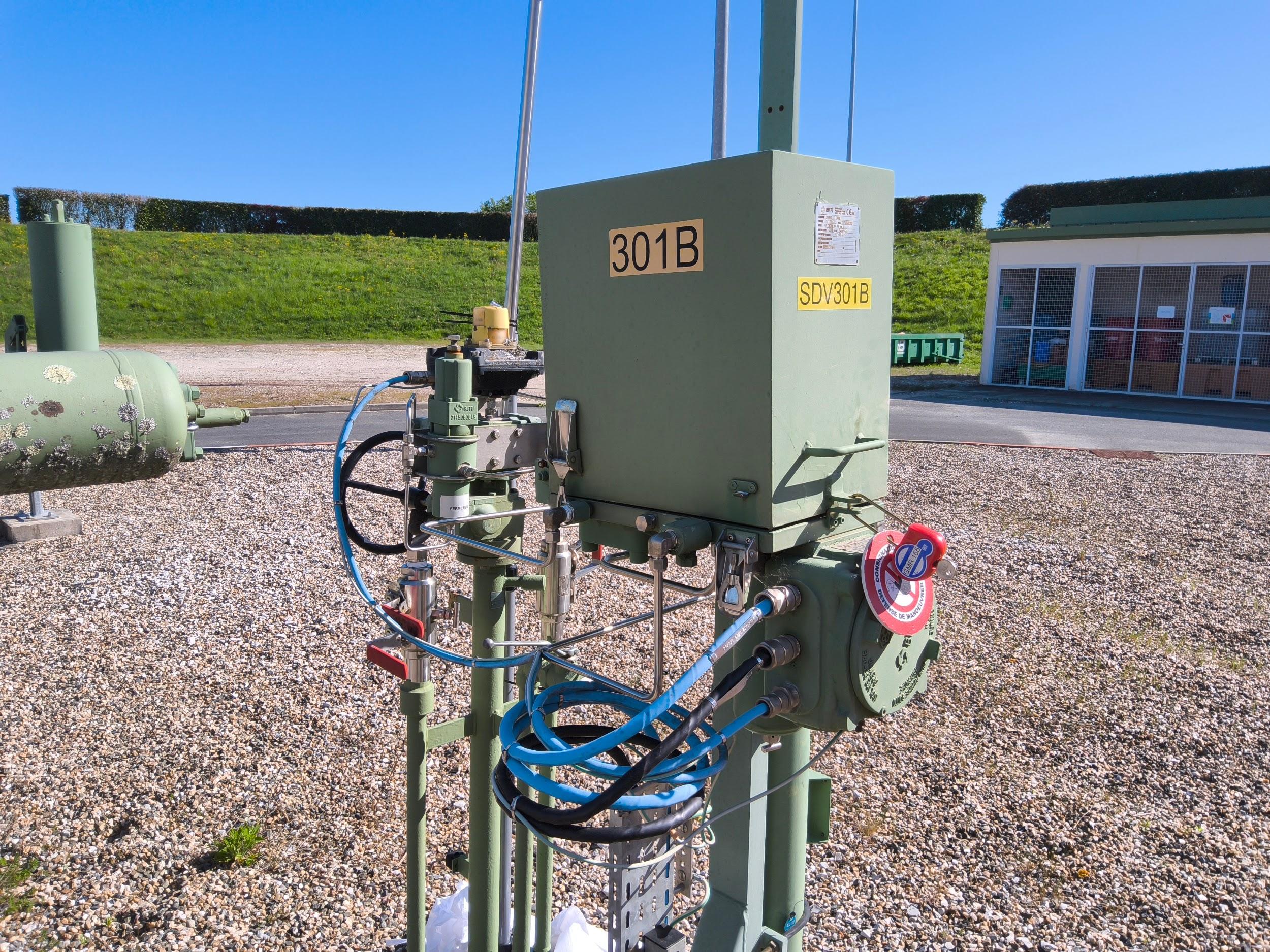

46		SDV 301 B		Robinet alimentation
47		Consignation coffret SDV 301 B Refoulement KX 101		Fermeture robinet Déconnection Tubing
48		Zone 12
49

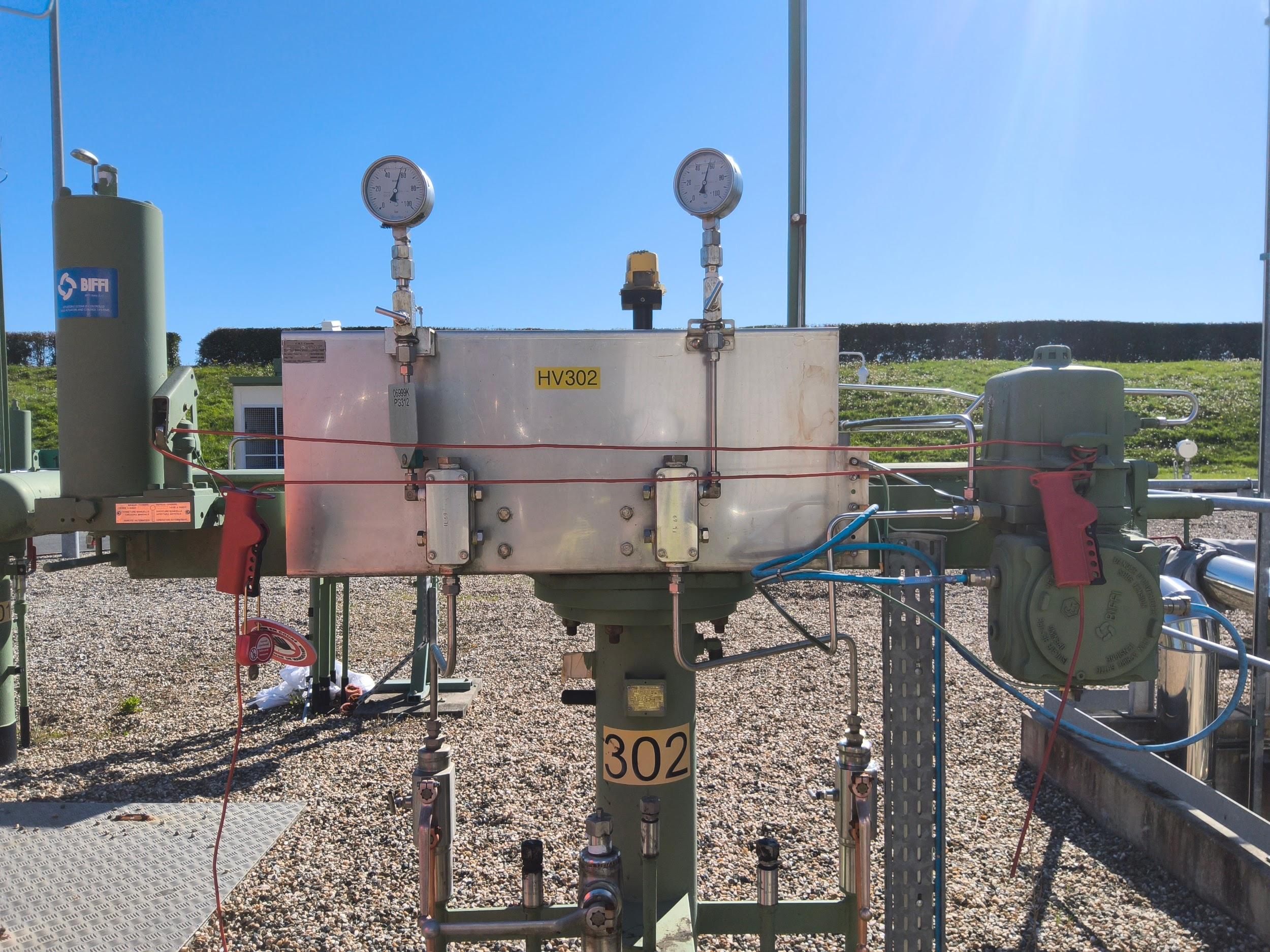

50	HV 302

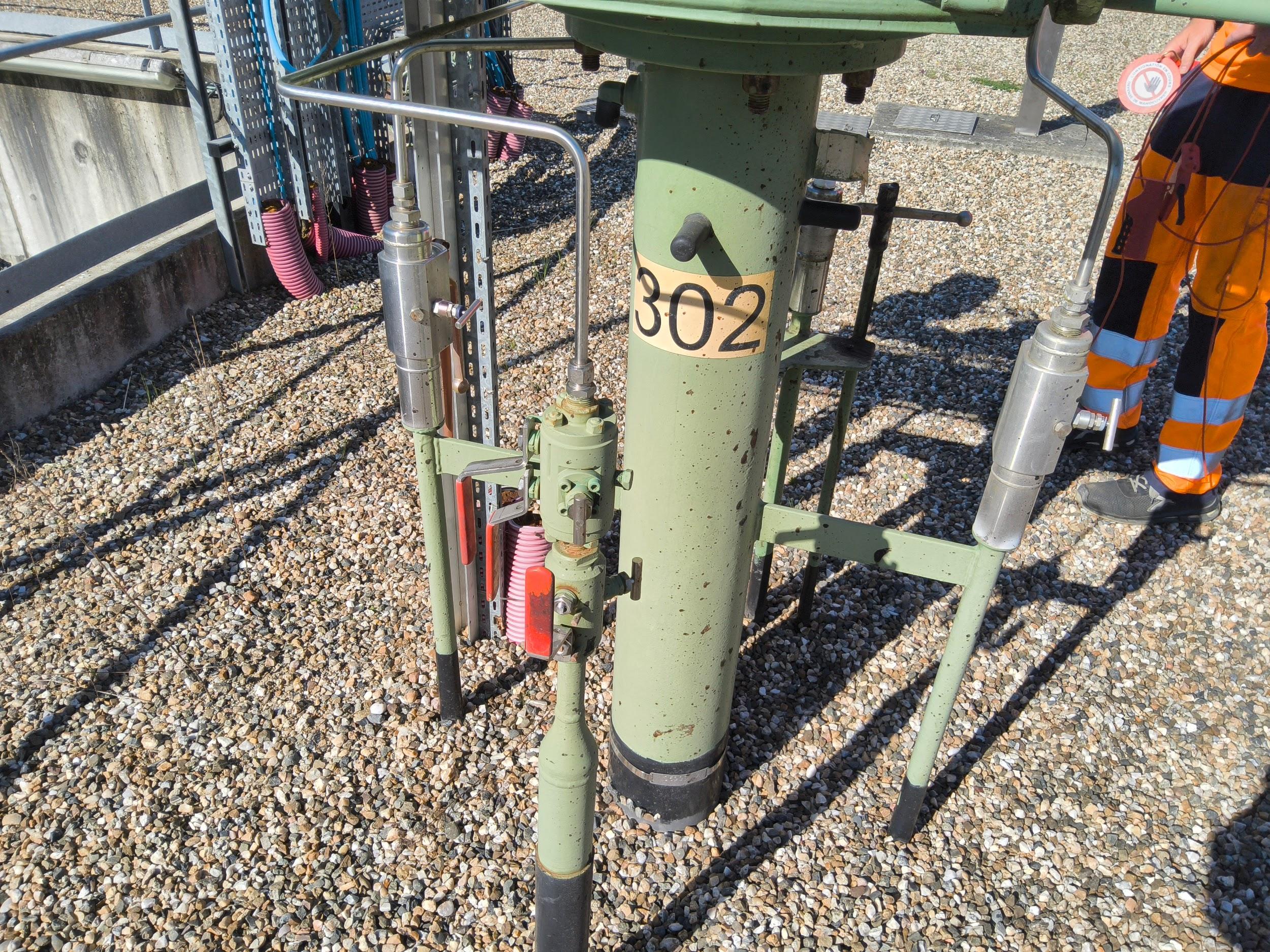

51		HV 302		Robinet Alimentation
52		Consignation Coffret de la HV 302 Refoulement (DBB)		Fermeture Robinet et déconnection Tubing
53		Zone 12
54
55	BDO 300			BSU ??
56		BD0 300 - BSU
57		Consignation BDO 300 Mise à l'évent Aspiration KX 301
58		Zone 12
59

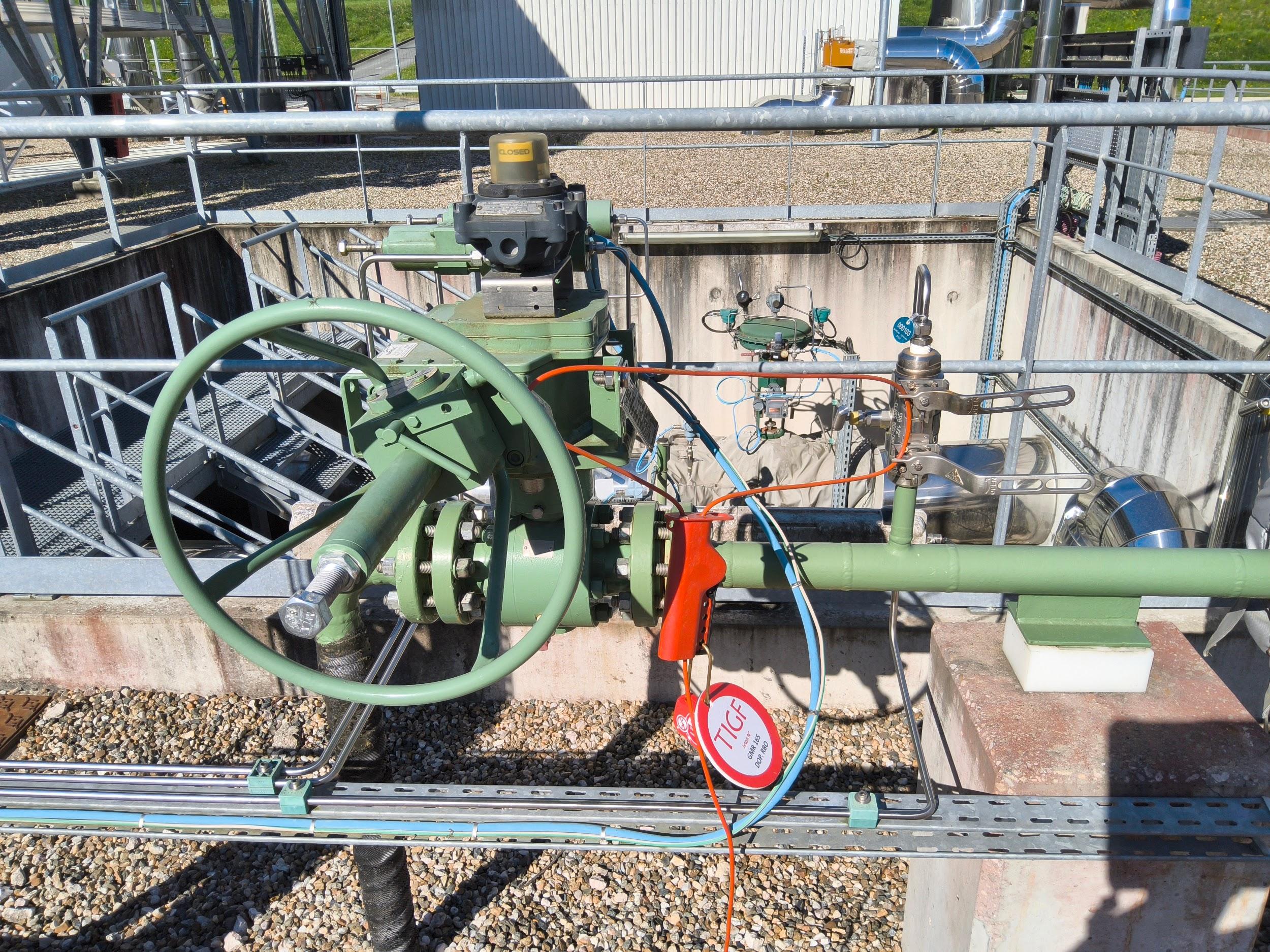

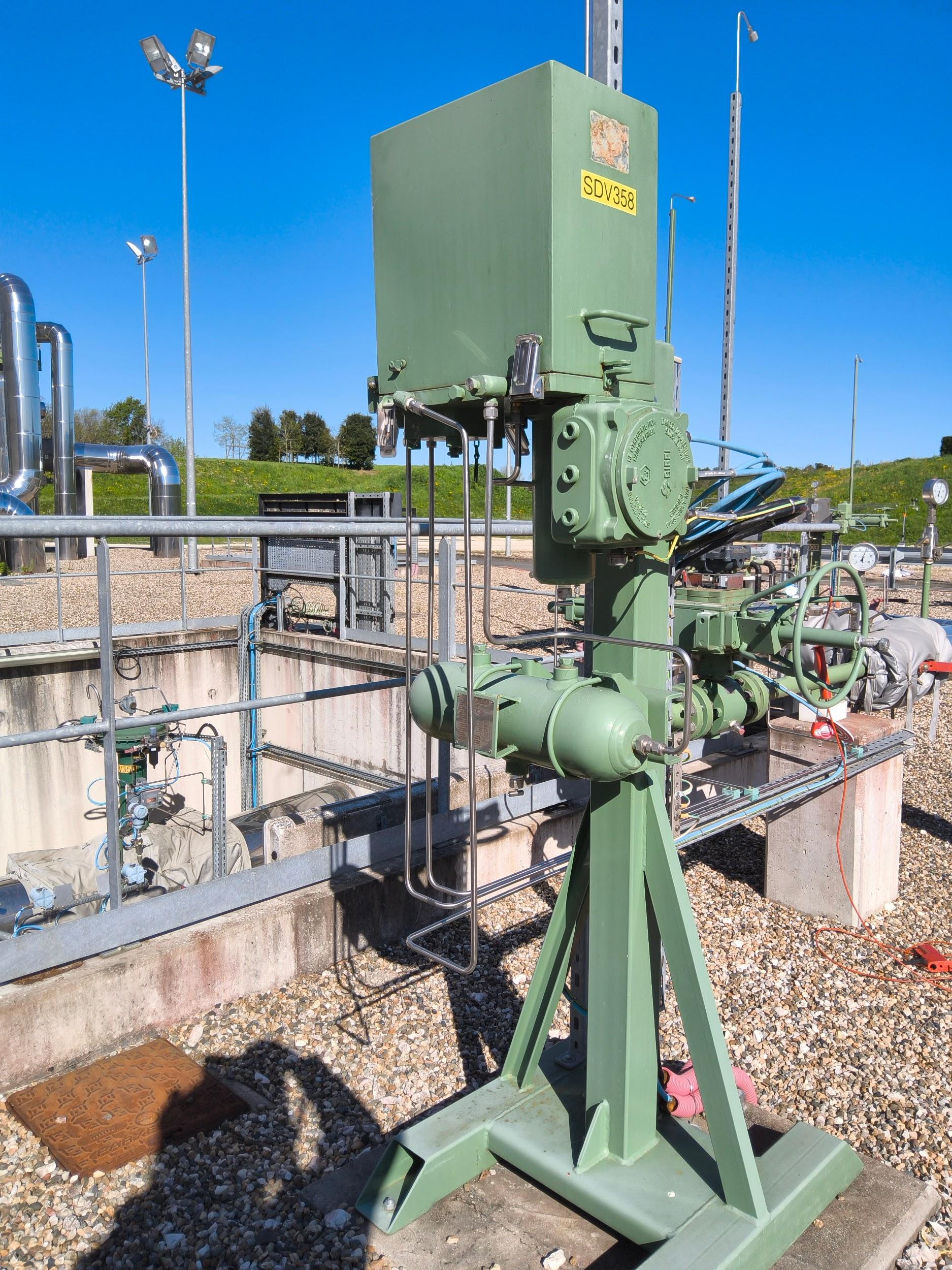

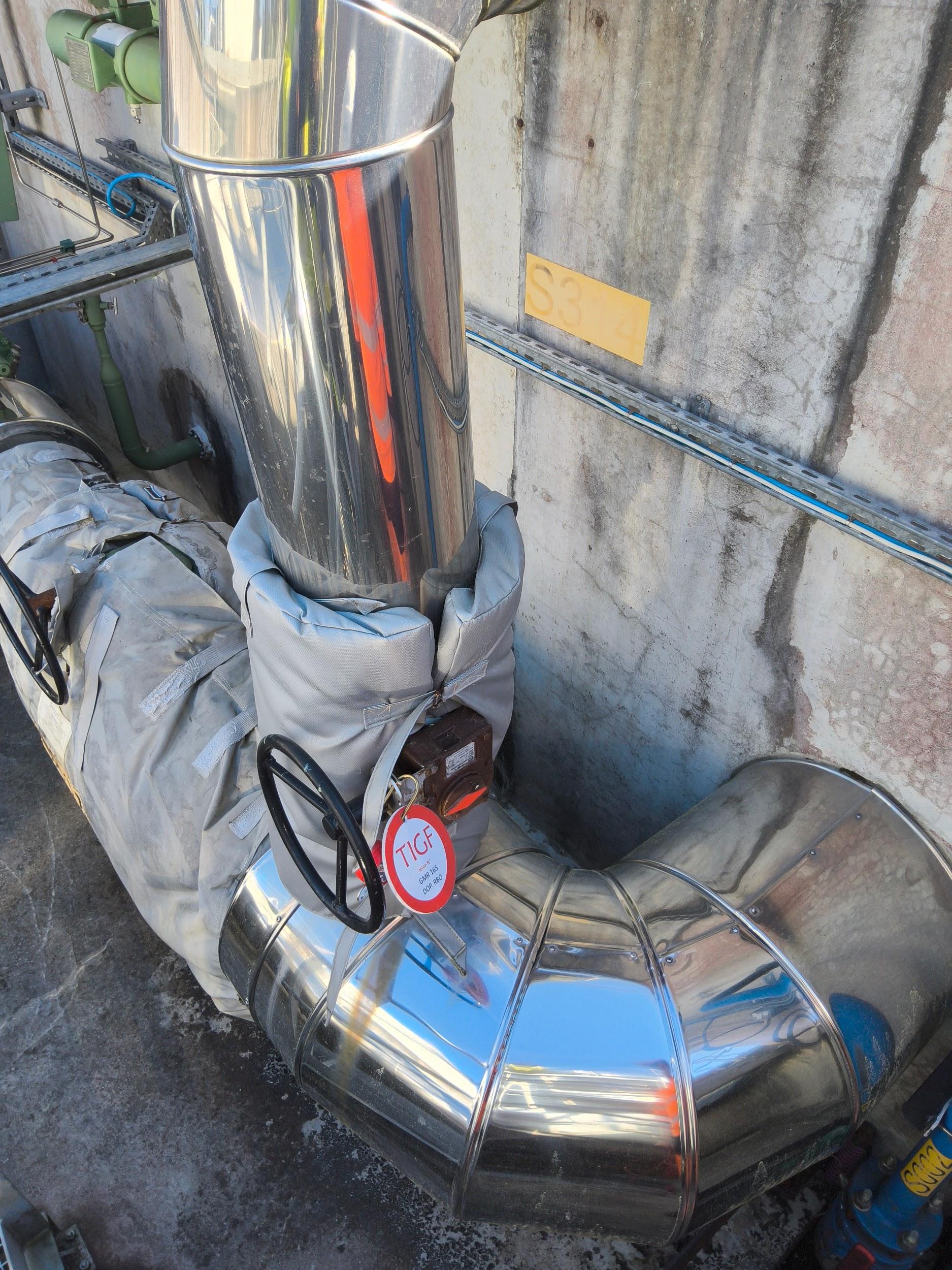

60	SDV 358
61		SDV 358		Coffret pneumatique et volant manuel	Robinet alimentation		DA

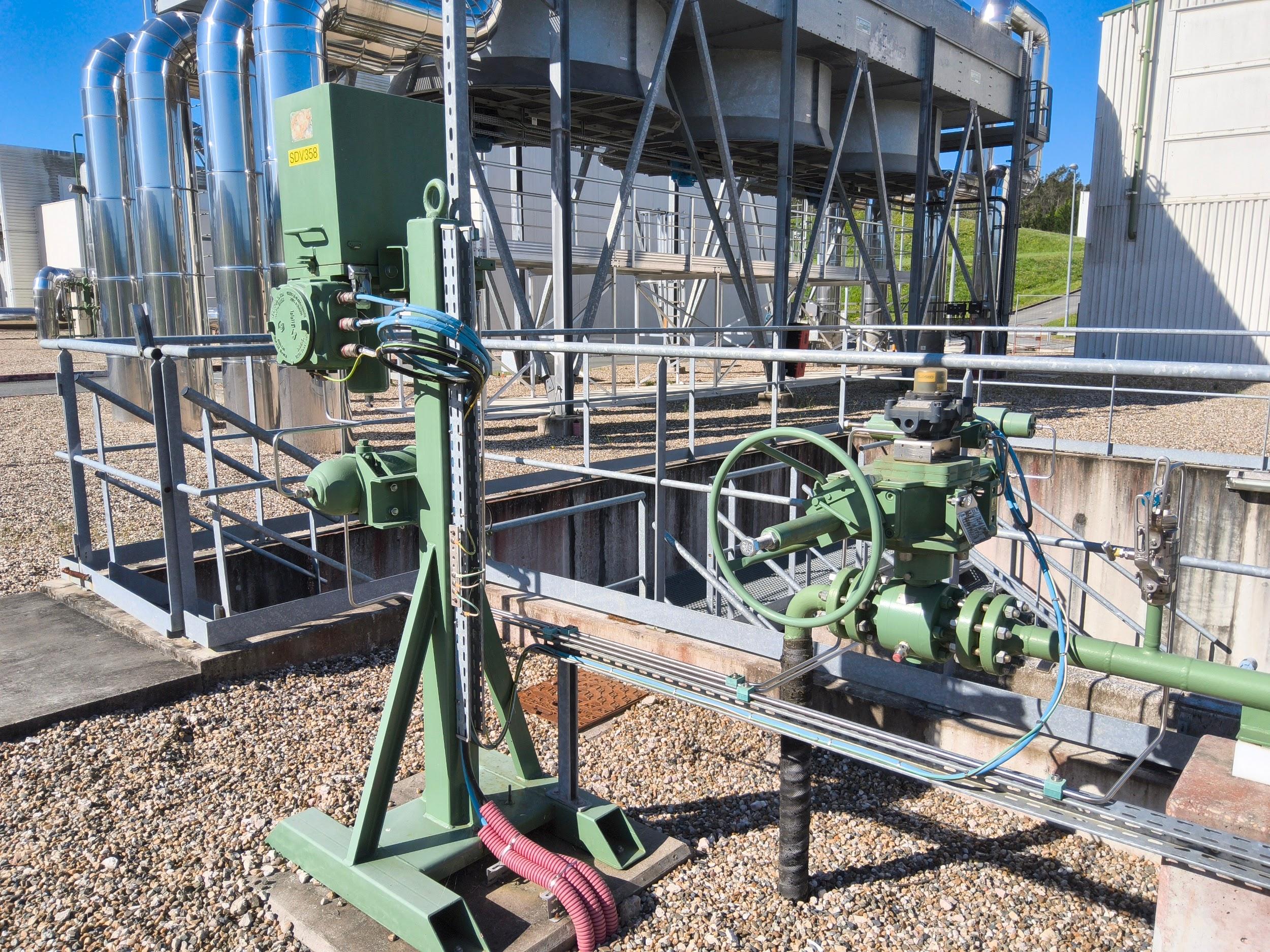

62		Vue d'ensemble de la SDV 358 Départ RECOMP KX 301		Consignation coffret pneumatique et blocage volant manuel	Fermeture robinet Déconnection tubing		Purge robinet sous Ballon DA Faire une VAT visuelle Amont et Aval sur Mano
63		Zone 12
64
65	ROV 372	??		??	??
66		ROV 372		Pneumatique et hydraulique	HV 3720
67		Vue d'ensemble ROV 372 Panoplie SRGG KX 301		Consignation coffrets hydraulique et pneumatique Panoplie SRGG KX 301	Fermeture vanne Consignation permanente (O)
68		Zone 12
69
70

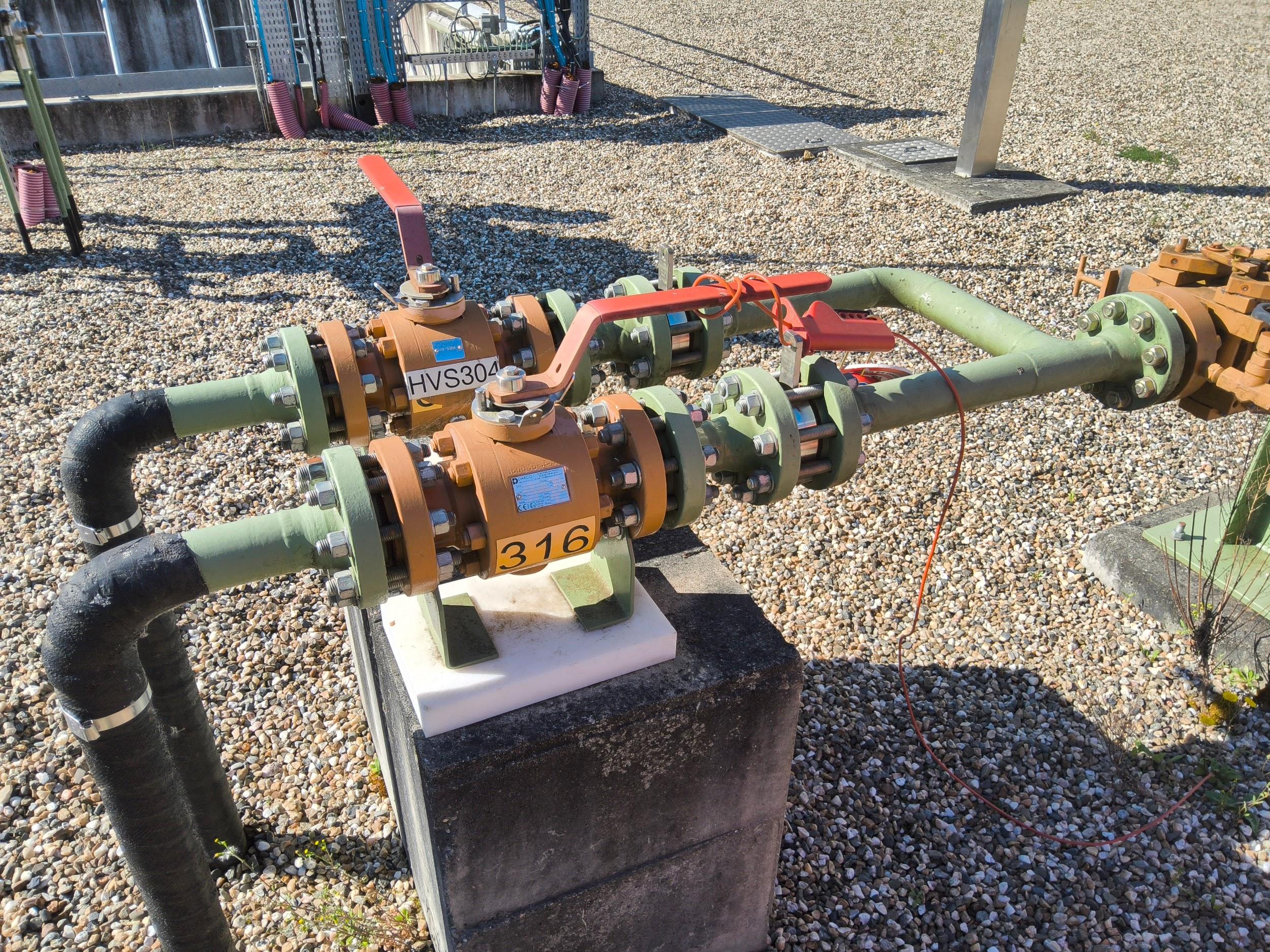

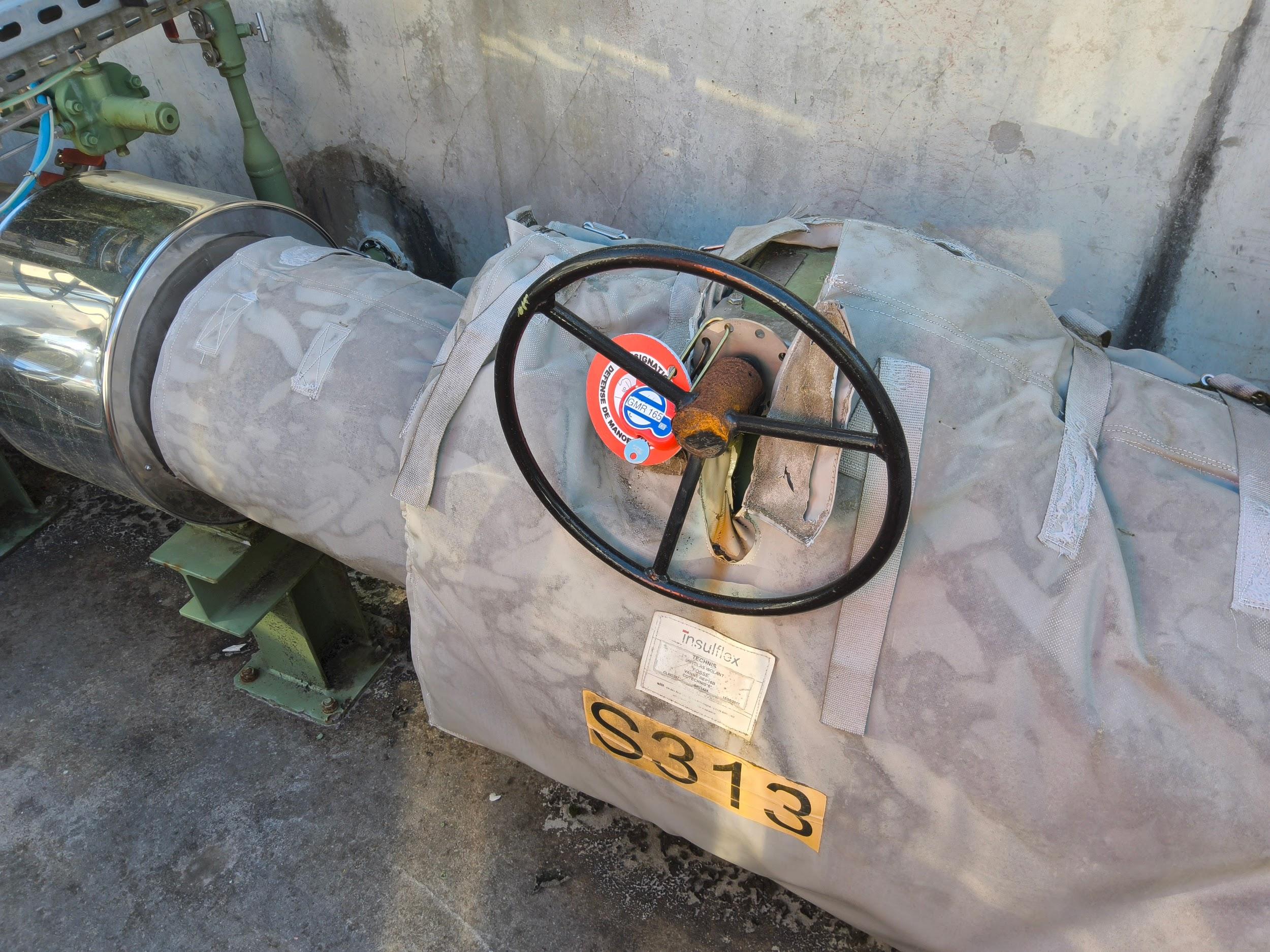

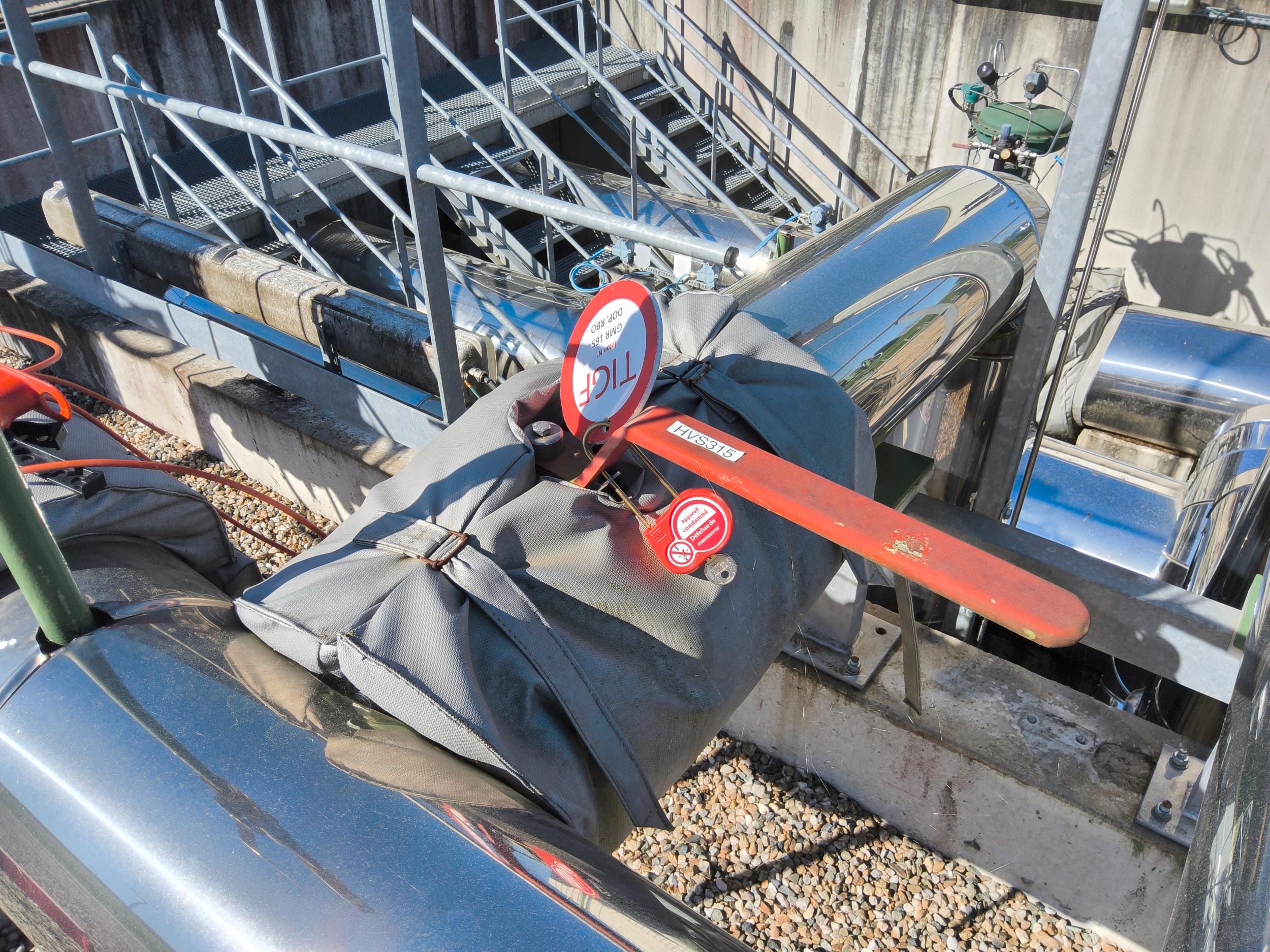

71		HVS 316		HVS 304	HV 357		HVS 313

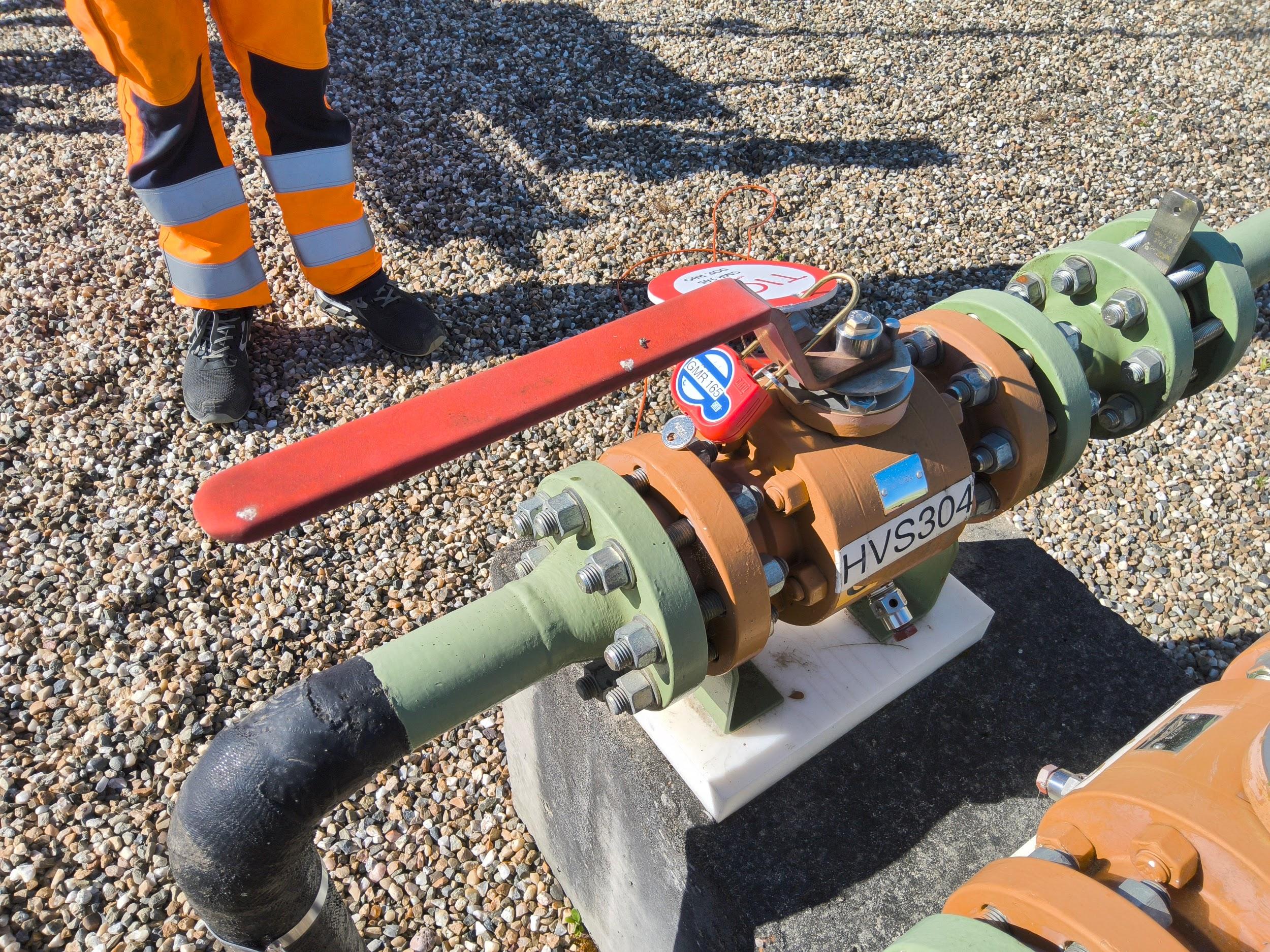

72		Mise à l'évent Aspiration KX 301 Consigné Ouverte		Mise à l'évent refoulement KX 301 Consigné Ouverte	Recomp KX 301		Fermeture vanne Vidange Grille Gaz KX 301 Consignation Permanente (O)
73		Zone 12
74
75

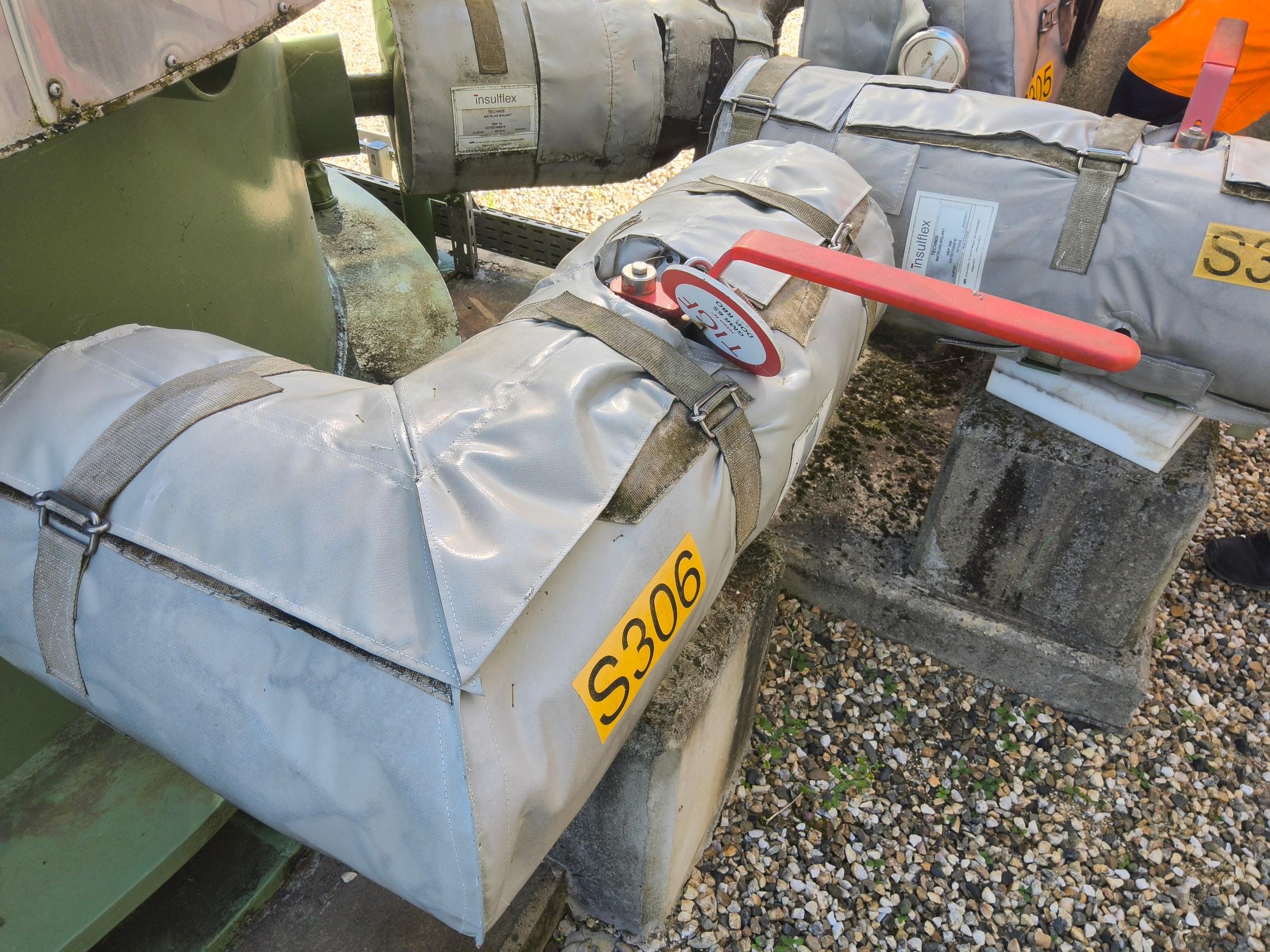

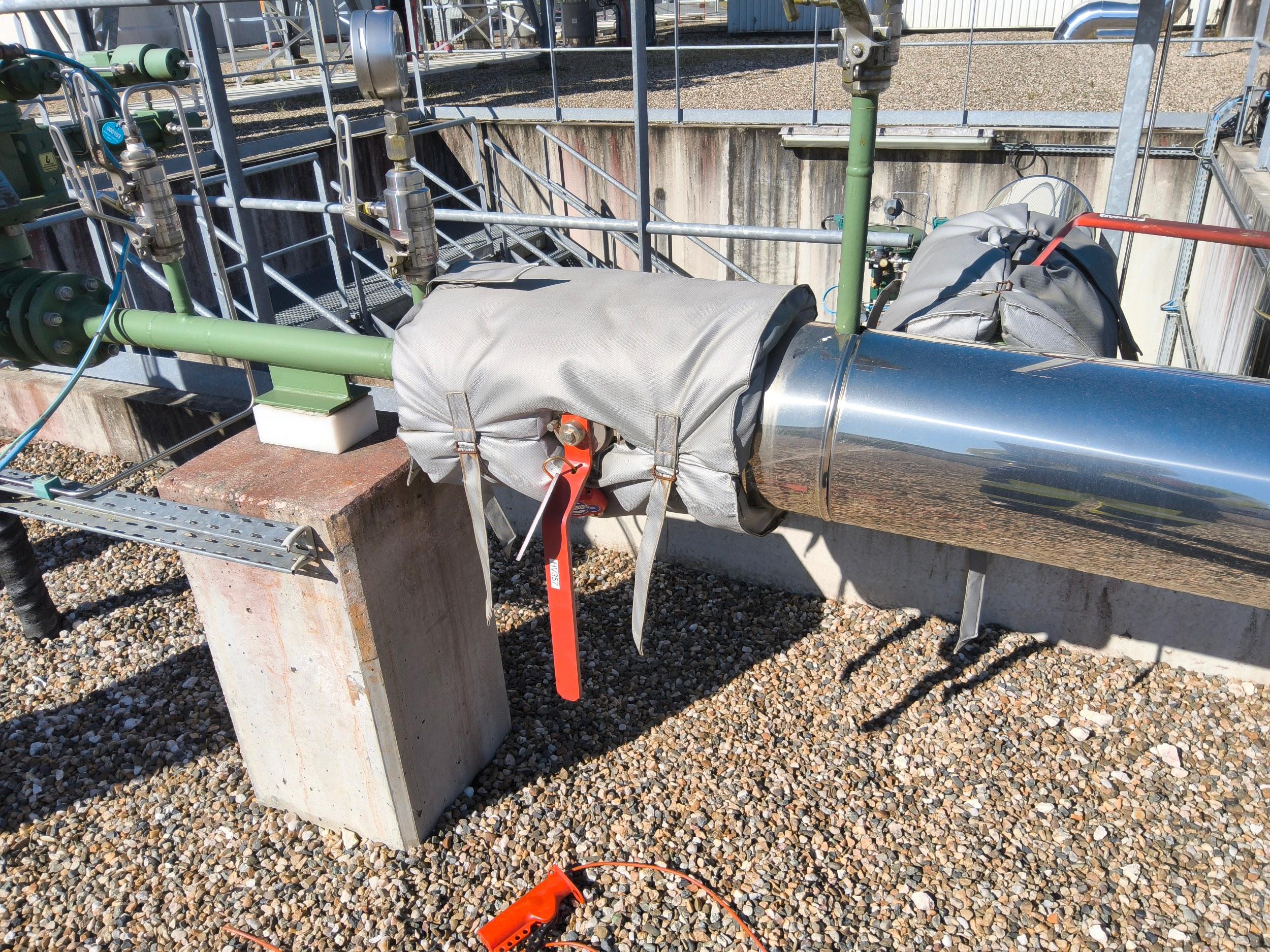

76		HVS 314		HVS 315	HVS 305		HVS 306	HVS 350

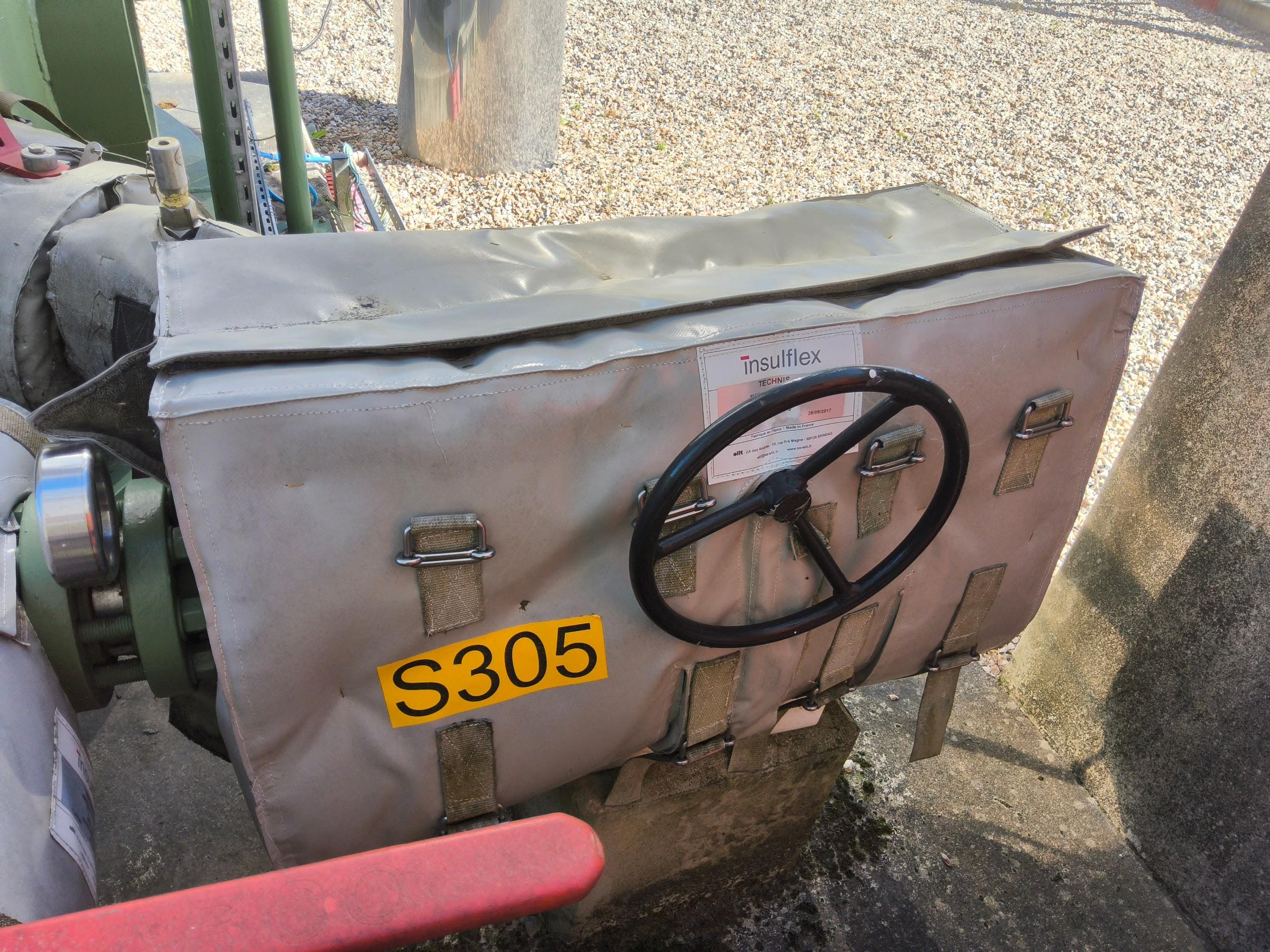

77		Consignation HVS 314 Vidange Grille KX 301		Consignation HVS 315 Vidange Grille KX 301	Ouverture HVS 305 Scrubber Vidange KX 301 Consignation Permanente (F)		Ouverture HVS 305 Scrubber Vidange KX 301 Consignation Permanente (F)	Fermeture Robinet Amont/Aval Soupape PSV 350 Consignation Permanente (O)
78		Zone 12
79
80		??		??
81		Robinet AZOTE (noir)		Robinet AIR Comprimé (vert)
82		Fermeture Robinet Vanne isolement Azote KX 301		Fermeture Robinet Vanne isolement Air comp KX 301
83		Zone 11
84		Zone 11
