Portail des consignationsStation de compression — Sauveterre de Guyenne
Rév. 0 · 2026

PHOTOS KY 201 GAZ

ABCDEFGHIJKLMNOPQRSTUVWXYZAAABACADAEAFAGAHAIAJAKALAMANAOAPAQ
1
2
PORTAIL DES CONSIGNATIONSRévision0Retour GENERAL
3
Date2026
4
5
KY 201Aide à la consignationGrille GAZ

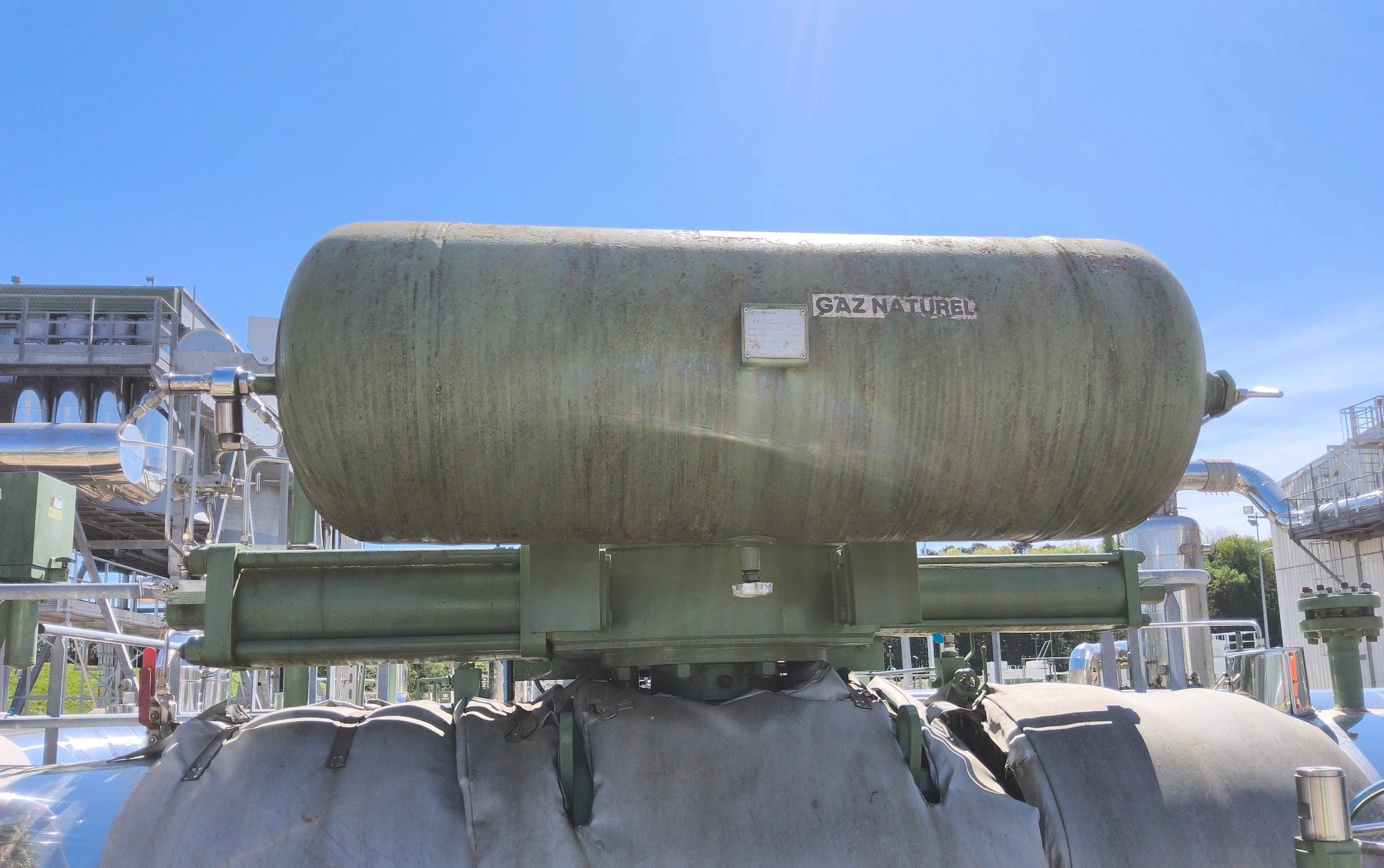

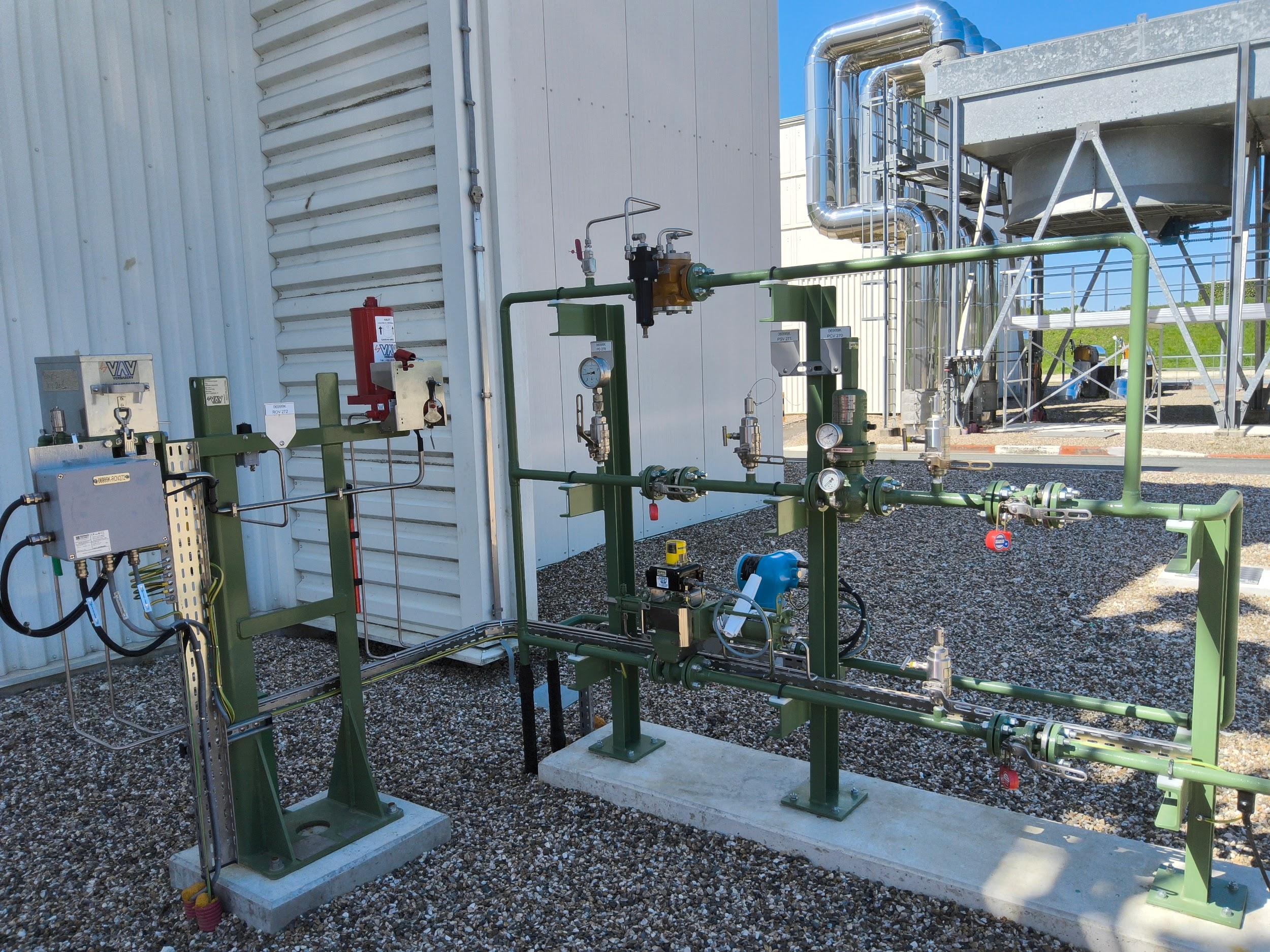

GAZ Carburant		KY 201FCM KY 201
Gaz Carburant
6
7
8
FCM KY 201
Grille Gaz		FCM KY 201
ELEC BT
9
10

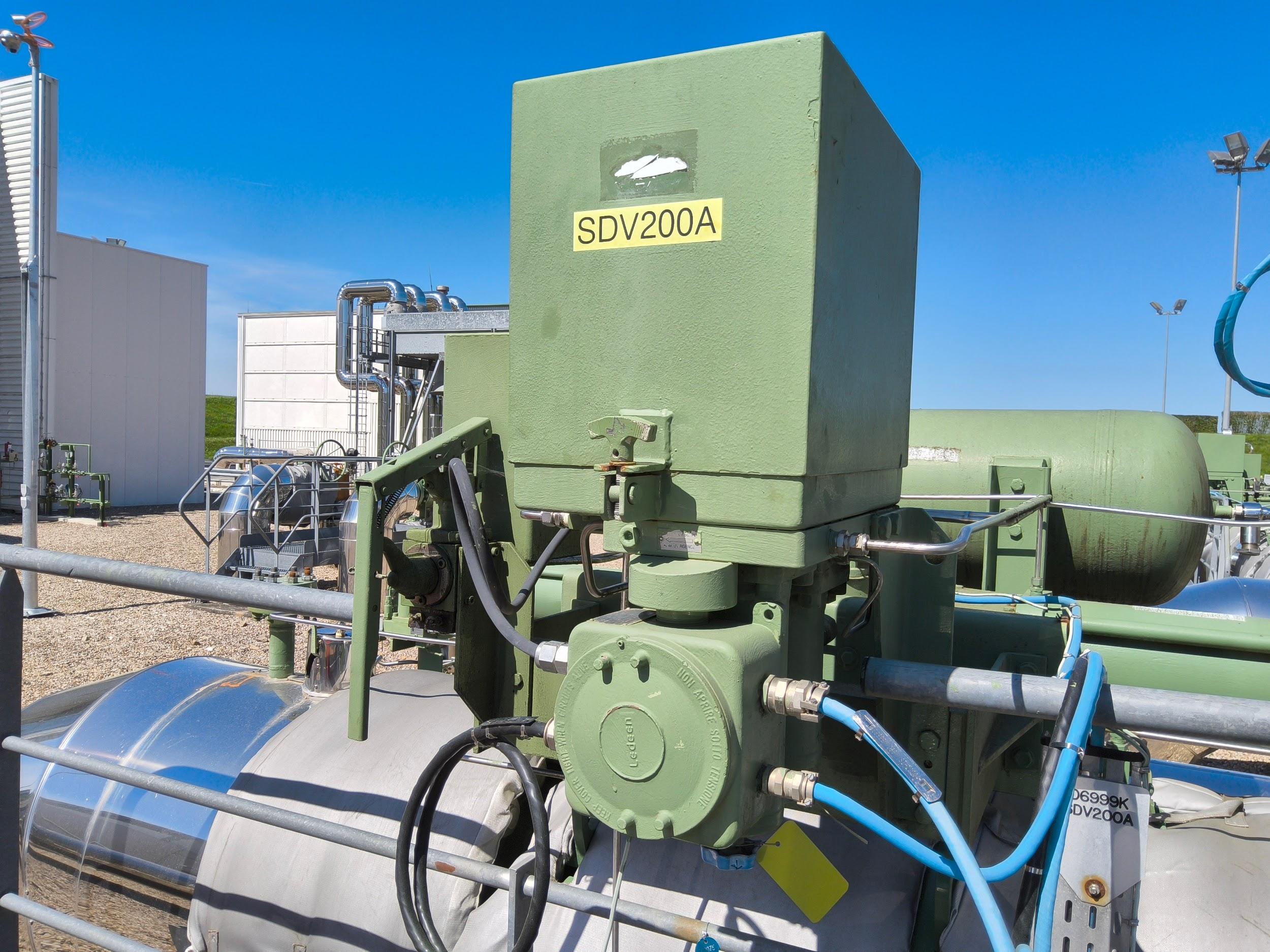

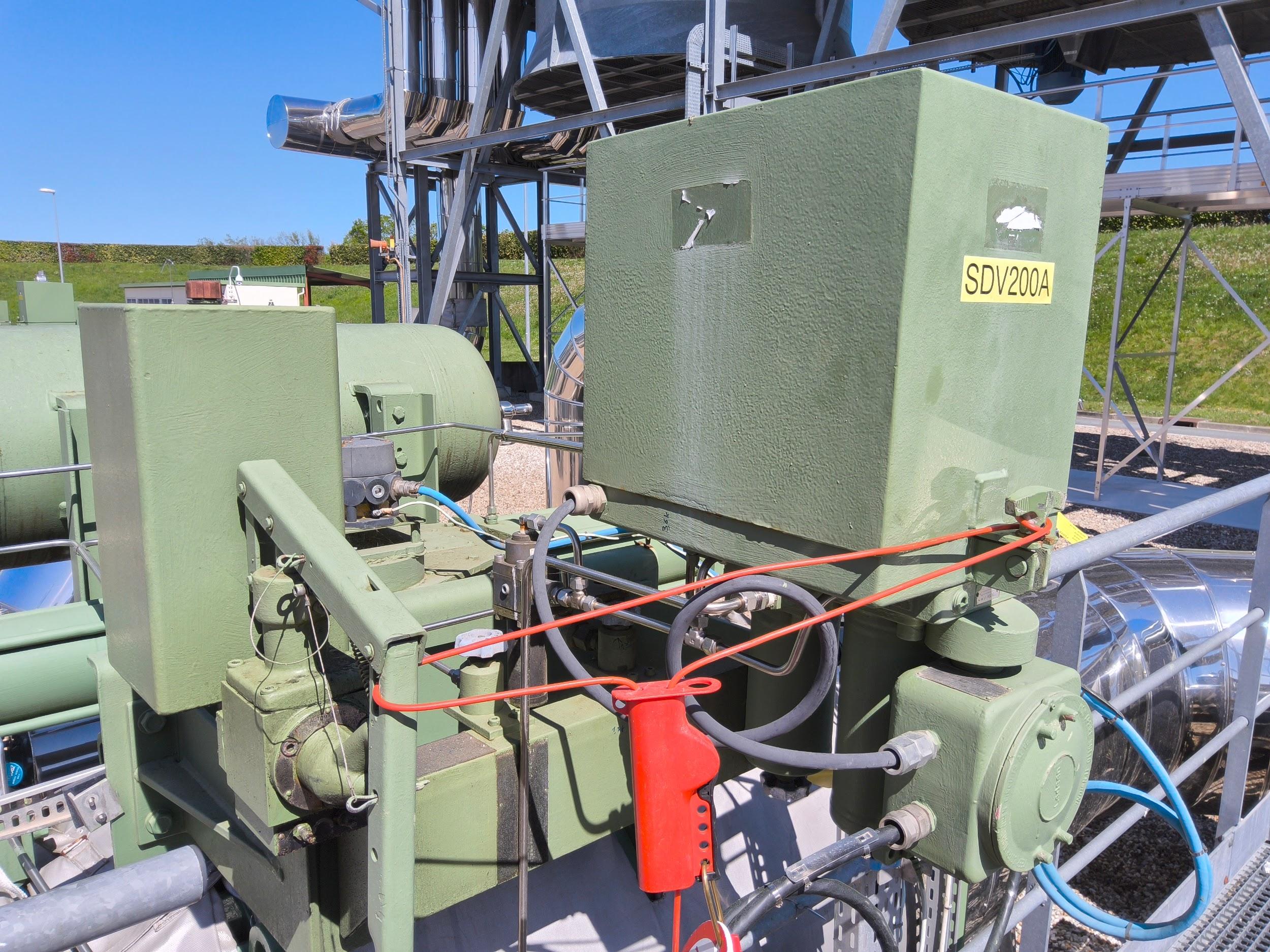

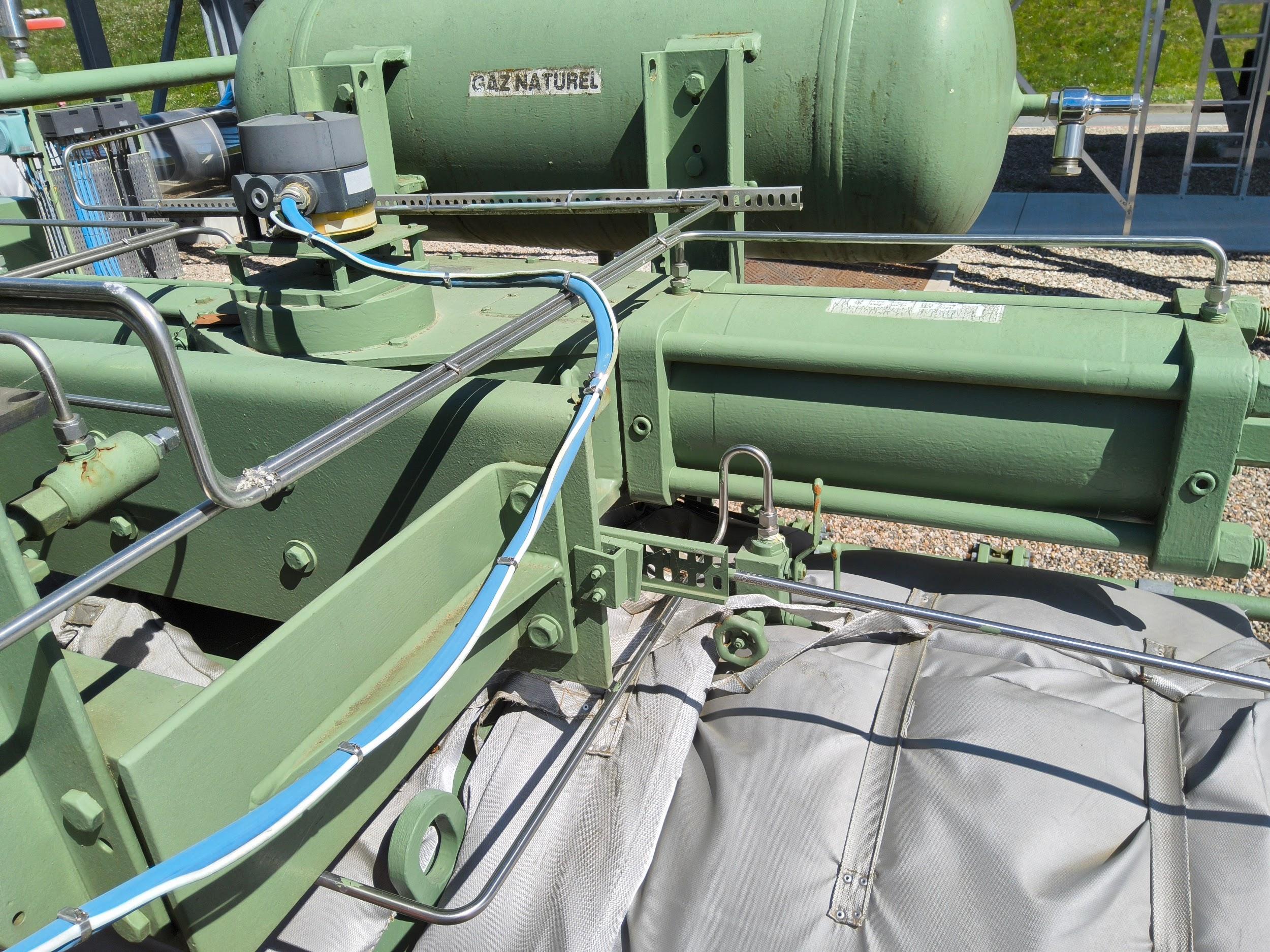

SDV 200A
Pour la manipulation des éléments BSU (Mesures Maîtrise des Risques), une information est OBLIGATOIRE
11

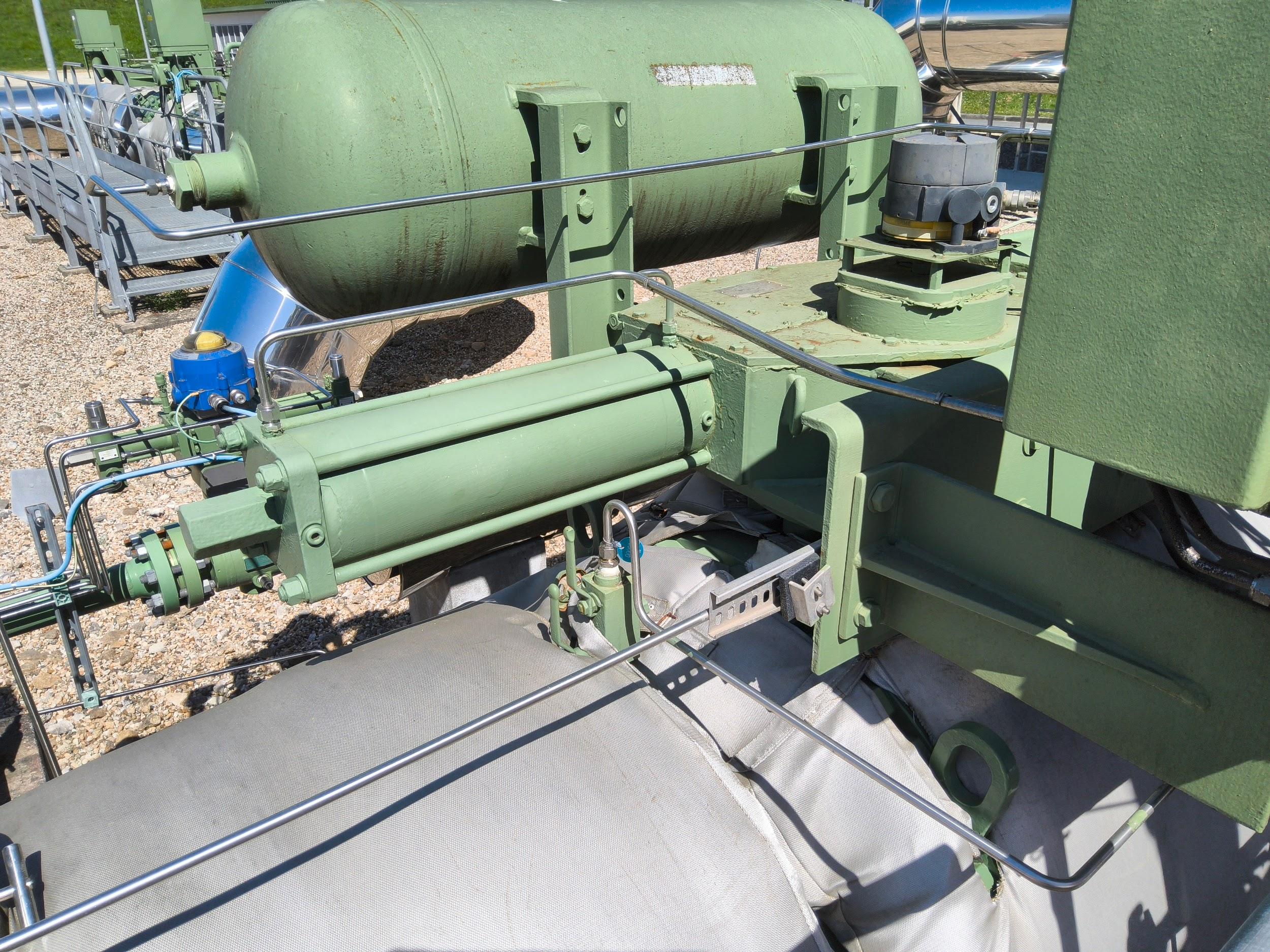

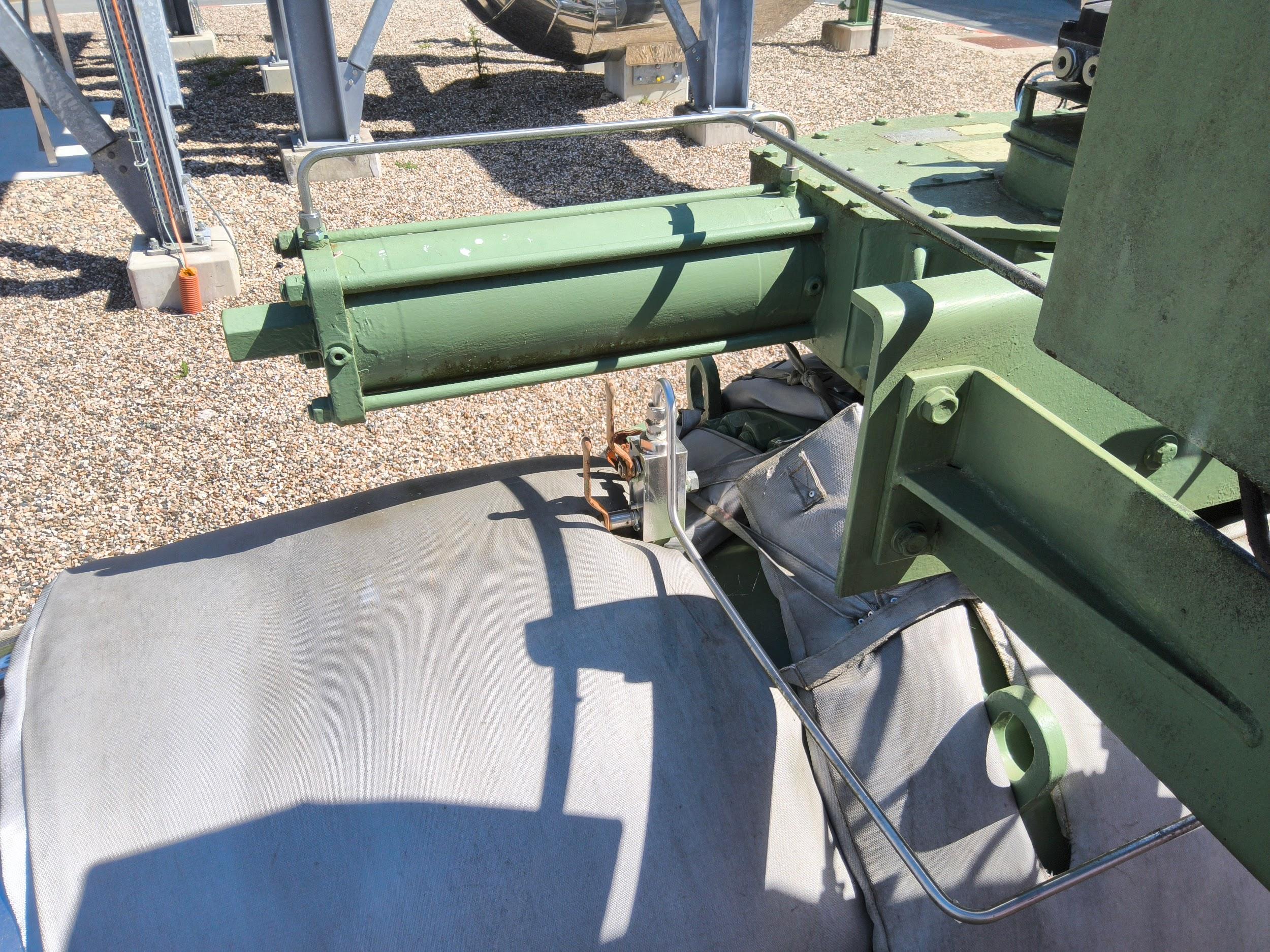

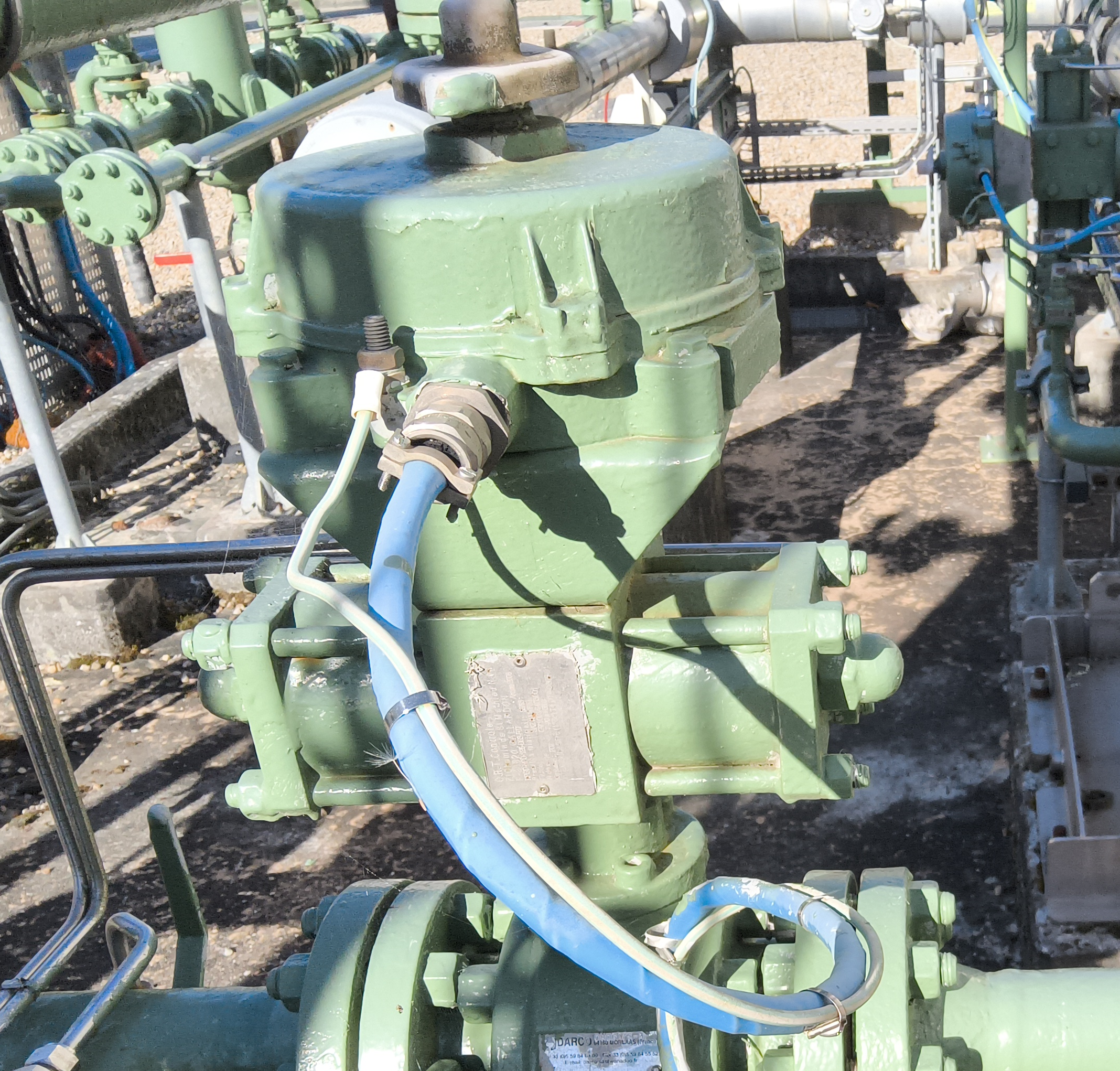

SDV 200 AHydraulique et pneumatiqueRobinet alimentationDA
12

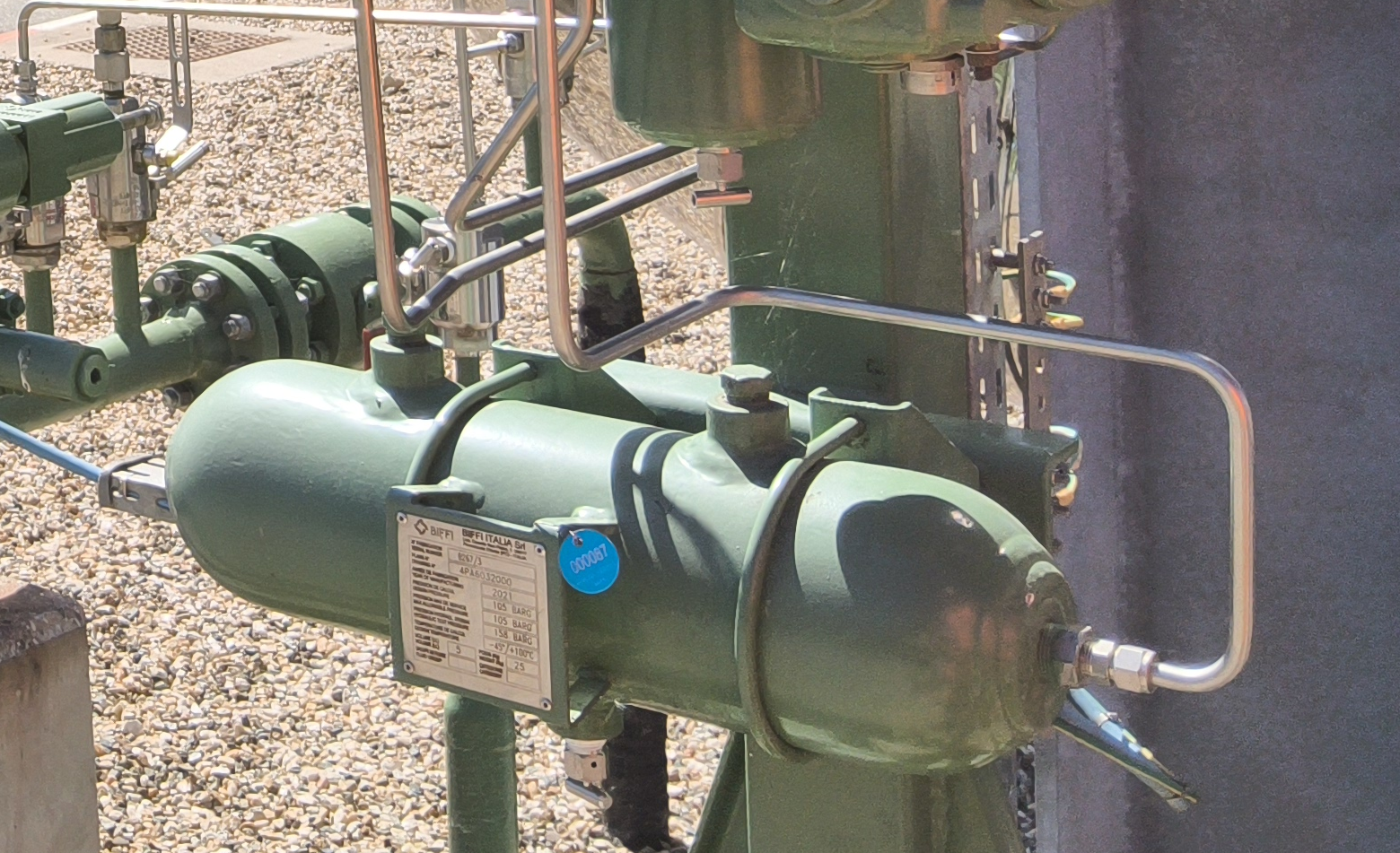

Vue ensemble SDV 100A
Aspiration KY 201		Consignation des coffrets hydraulique et pneumatiqueFermeture robinet

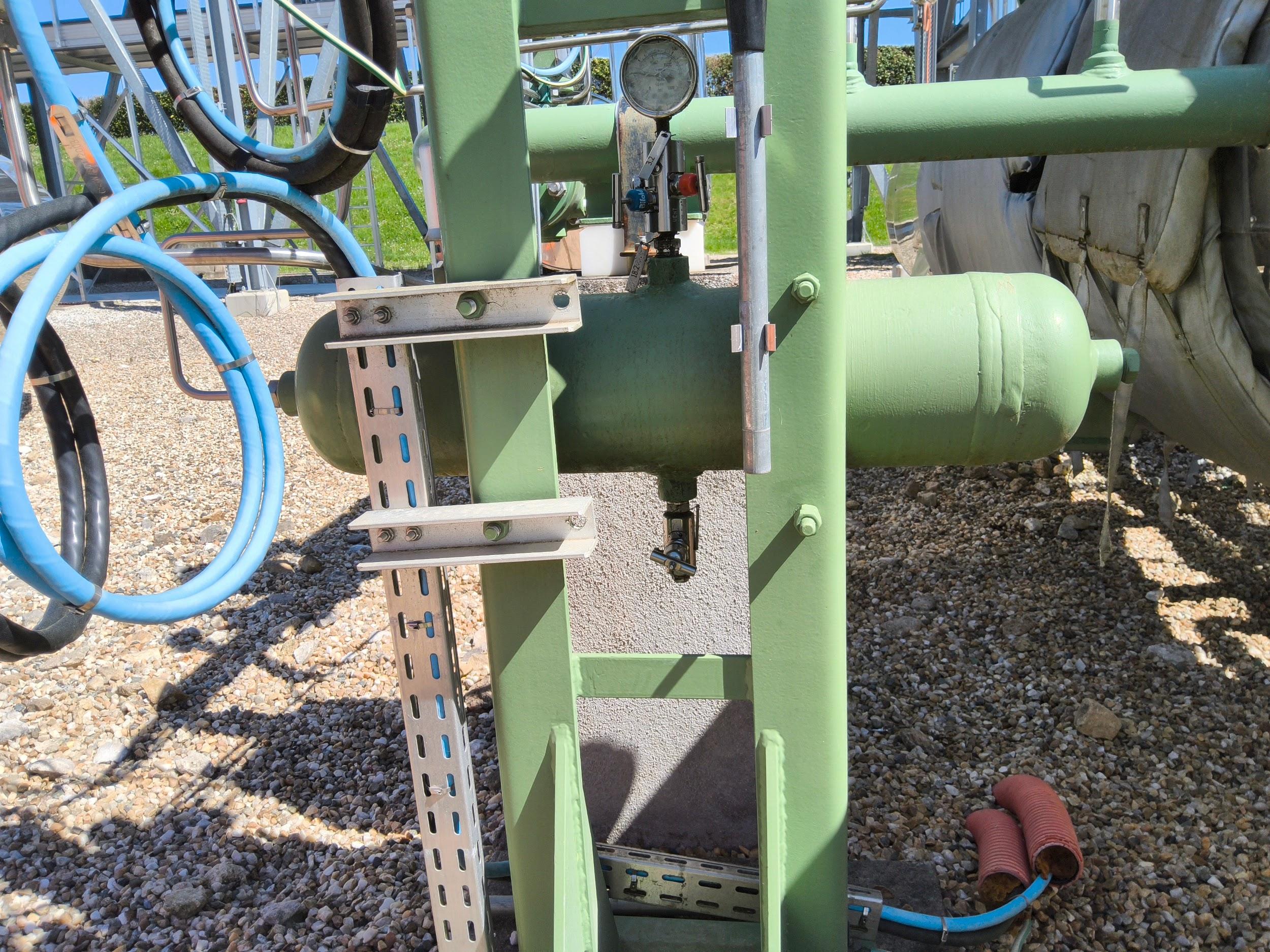

Déconnection Tubing		Purge robinet sous Ballon DA
Faire une VAT visuelle Amont et Aval sur Mano
13
Zone 10
14
15

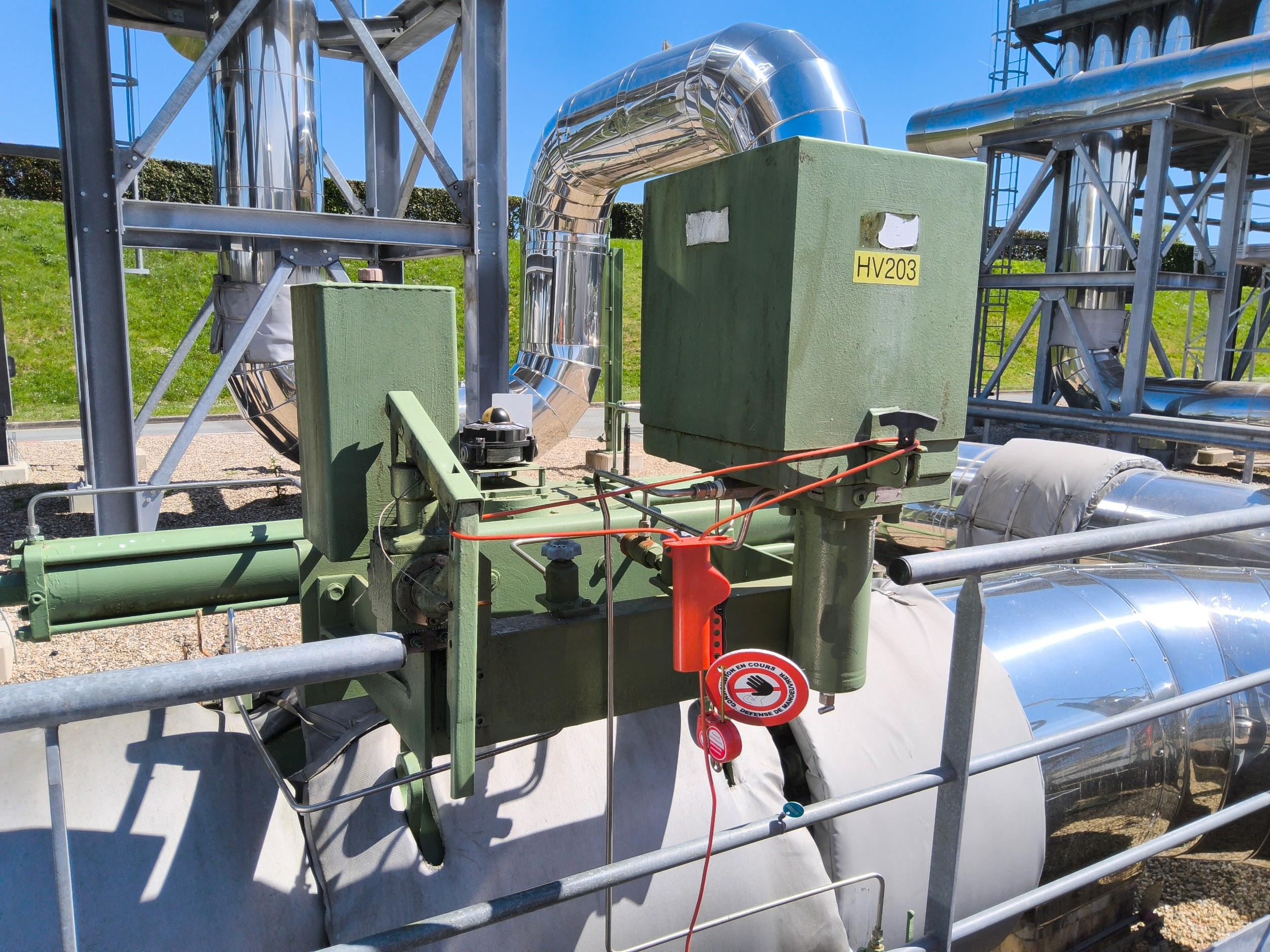

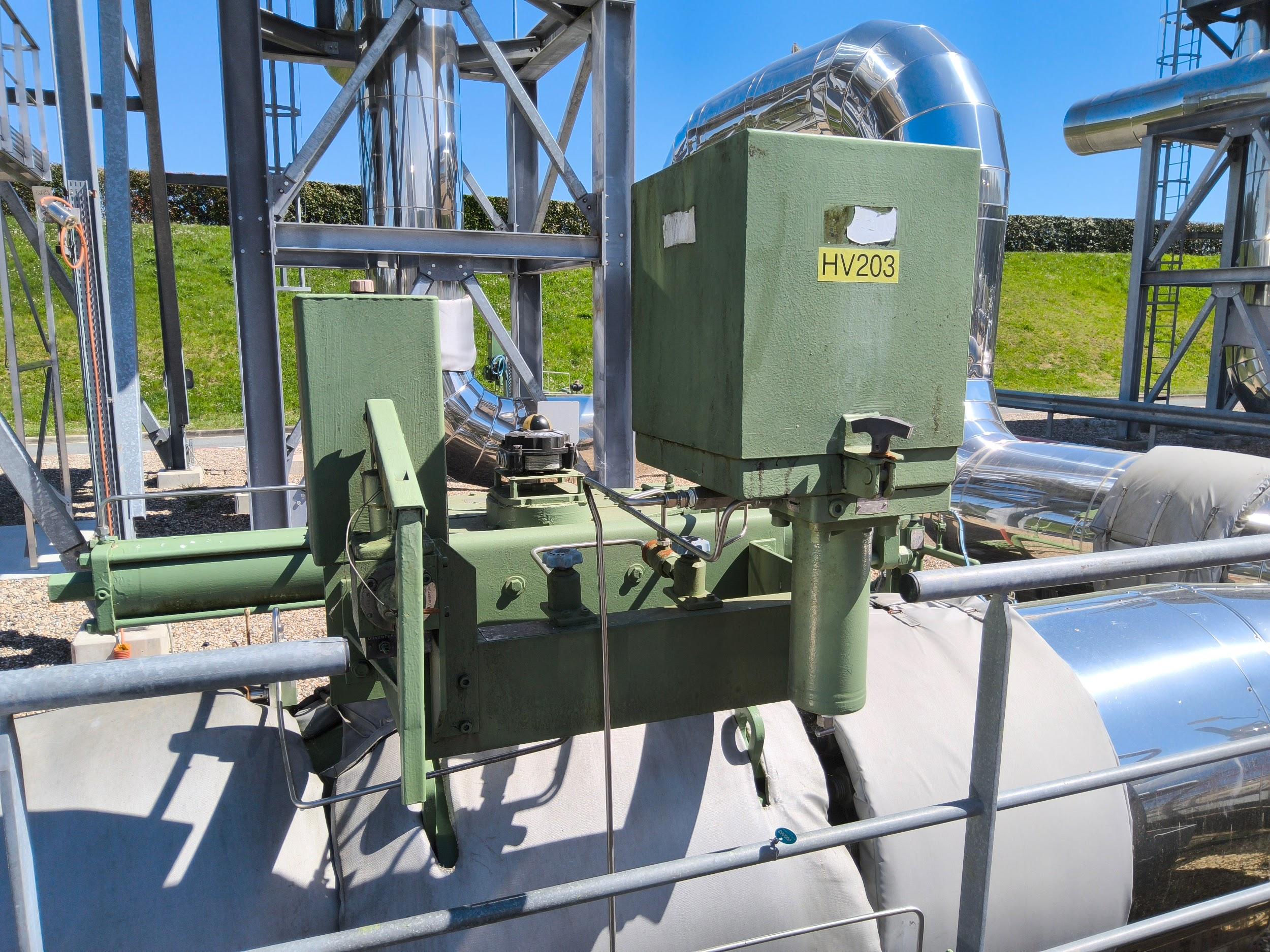

HV 203
16
HV 203Hydraulique et pneumatiqueRobinet alimentation
17
Vue ensemble HV 203
Aspiration KY 201 (DBB)		Consignation des coffrets hydraulique et pneumatiqueFermeture robinet
Déconnection Tubing
18
Zone 10
19
20

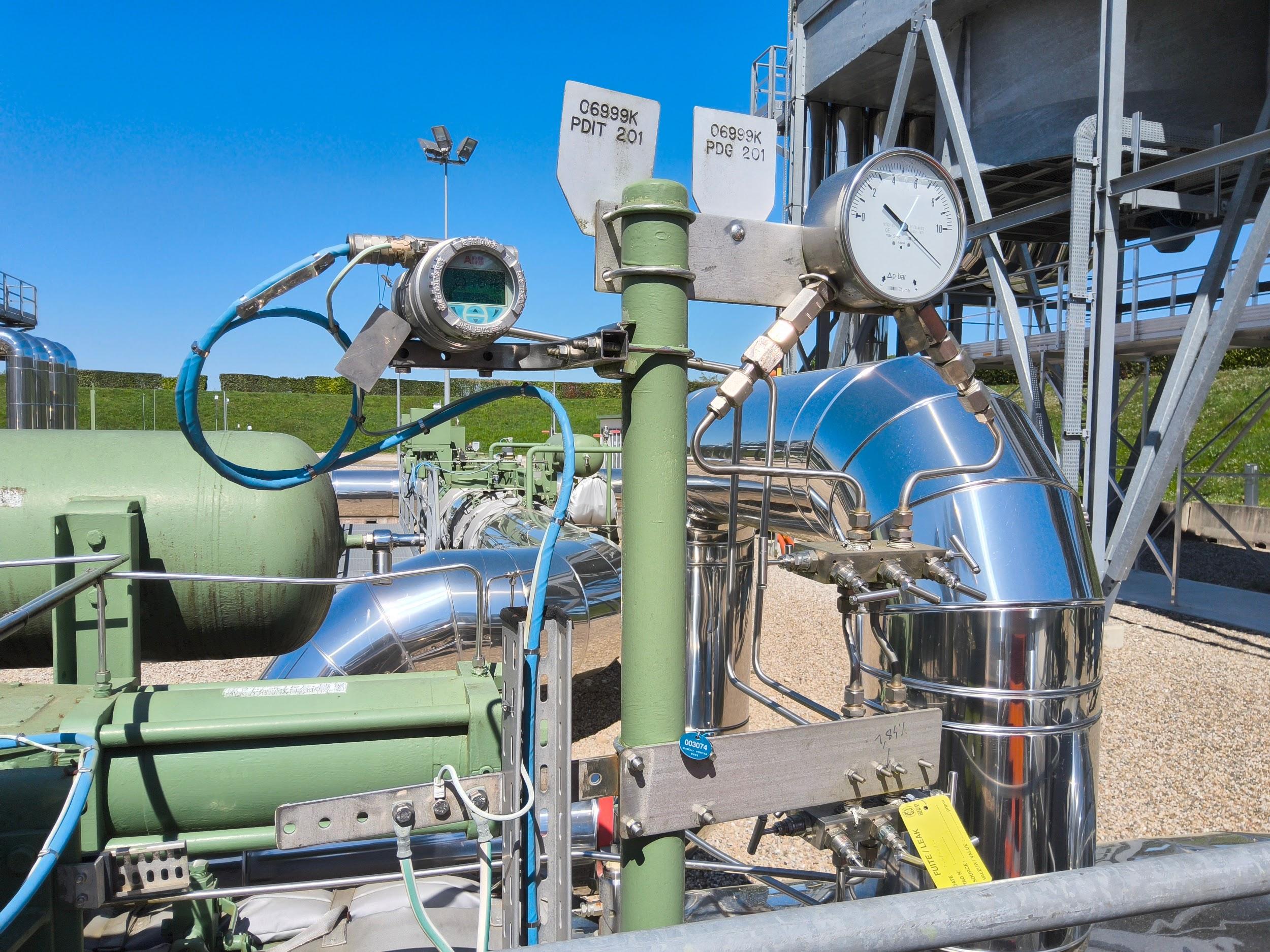

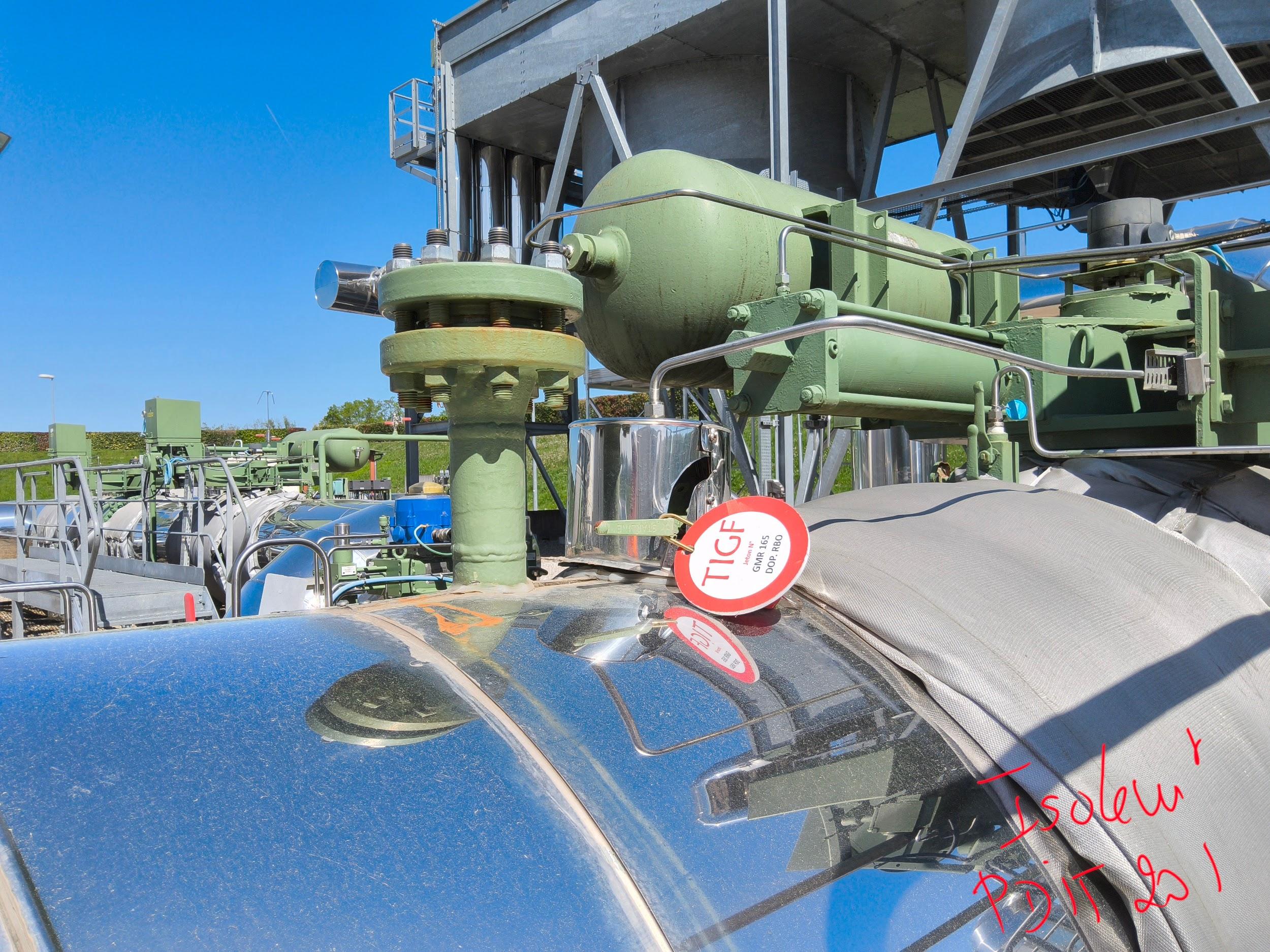

PDIT 201
21
PDIT 201Robinet alimentation
22
Vue ensemble PDIT 101
Aspiration KY 201		Fermeture robinet
Déconnection Tubing
23
Zone 10
24
25

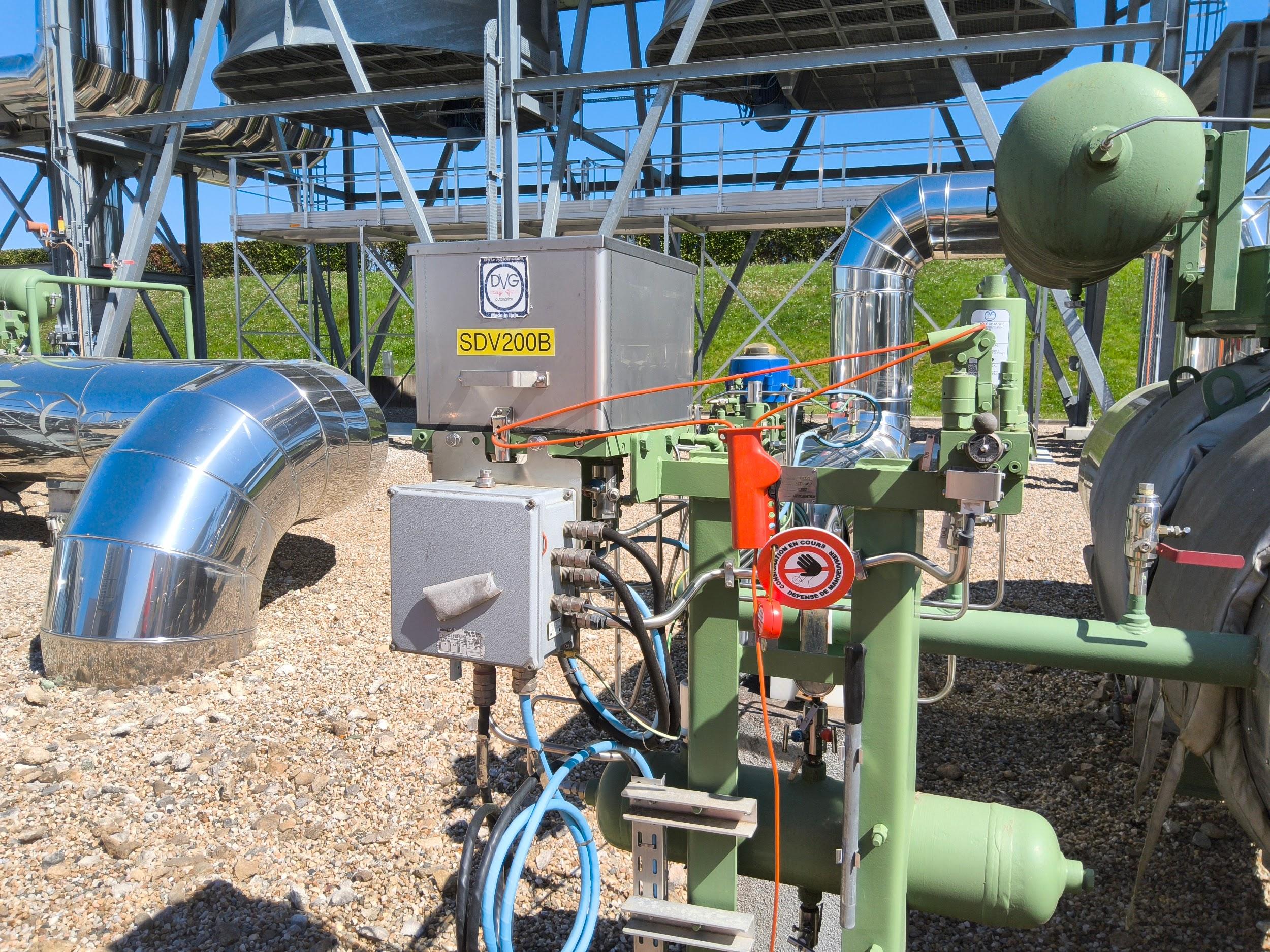

SDV 200 B
26
SDV 200 BRobinet AlimentationDA
27
Consignation des coffrets hydraulique et pneumatique
By-pass Aspiration KY 201		Fermeture robinet
Déconnection tubing		Purge robinet sous Ballon DA
Faire une VAT visuelle Amont et Aval sur Mano
28
Zone 10
29
30

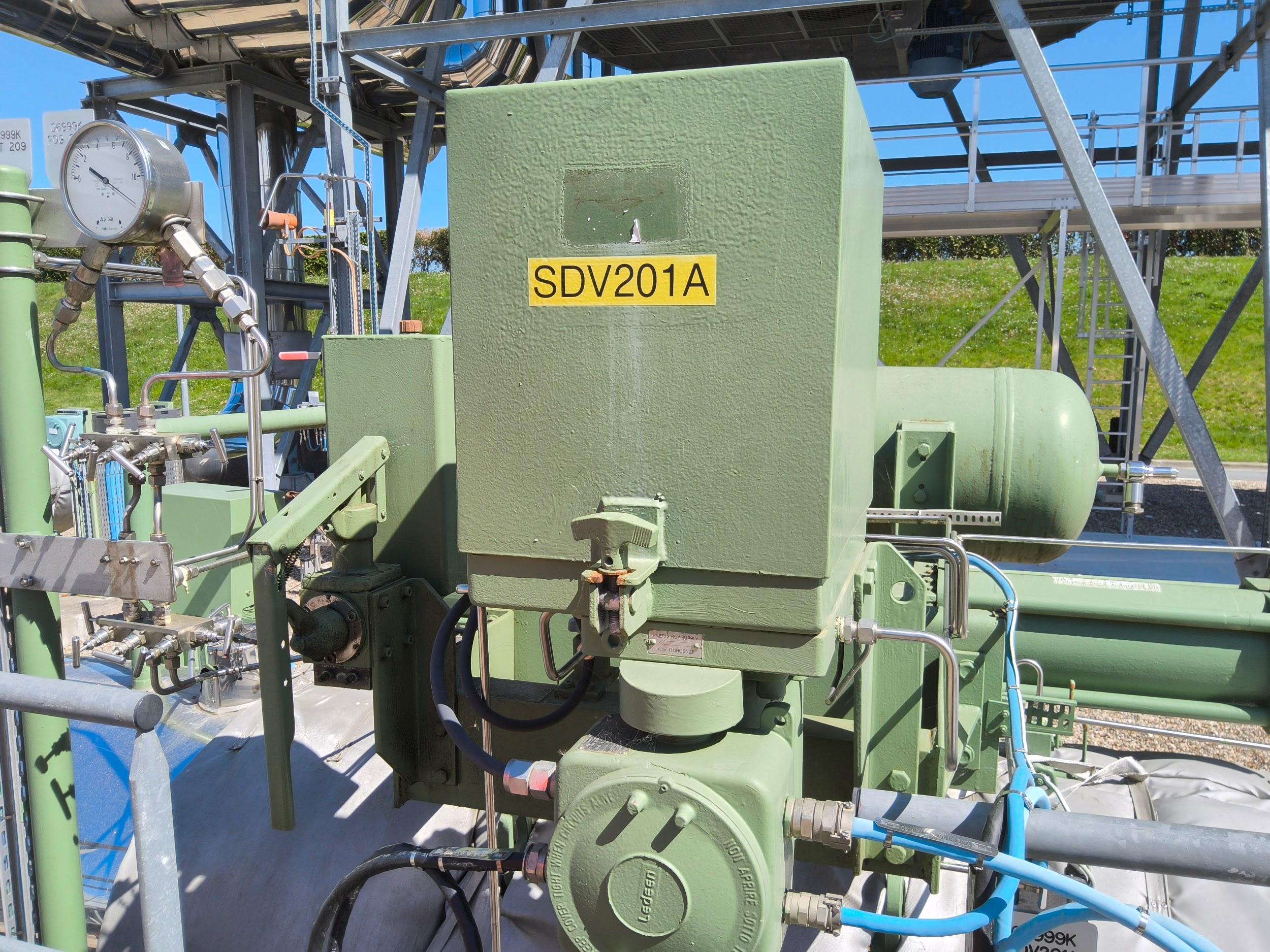

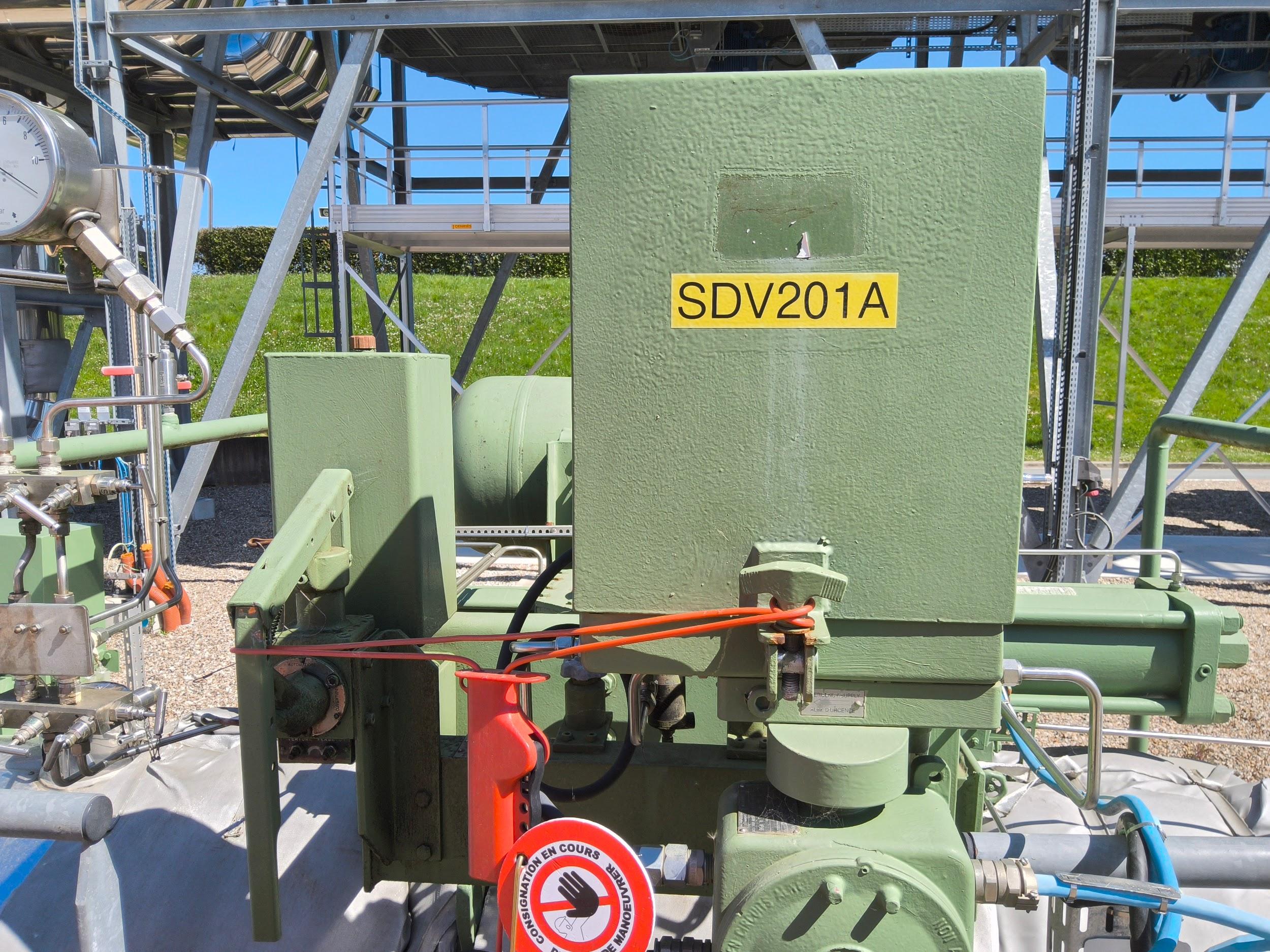

SDV 201 A
??
31
SDV 201 AHydraulique et pneumatiqueRobinet alimentationDA
32
Vue d'ensemble de la SDV 201 A
Refoulement KY 201		Consignation des coffrets hydraulique et pneumatiqueFermeture robinet
Déconnection Tubing		Purge robinet sous Ballon DA
Faire une VAT visuelle Amont et Aval sur Mano
33
Zone 10
34
35

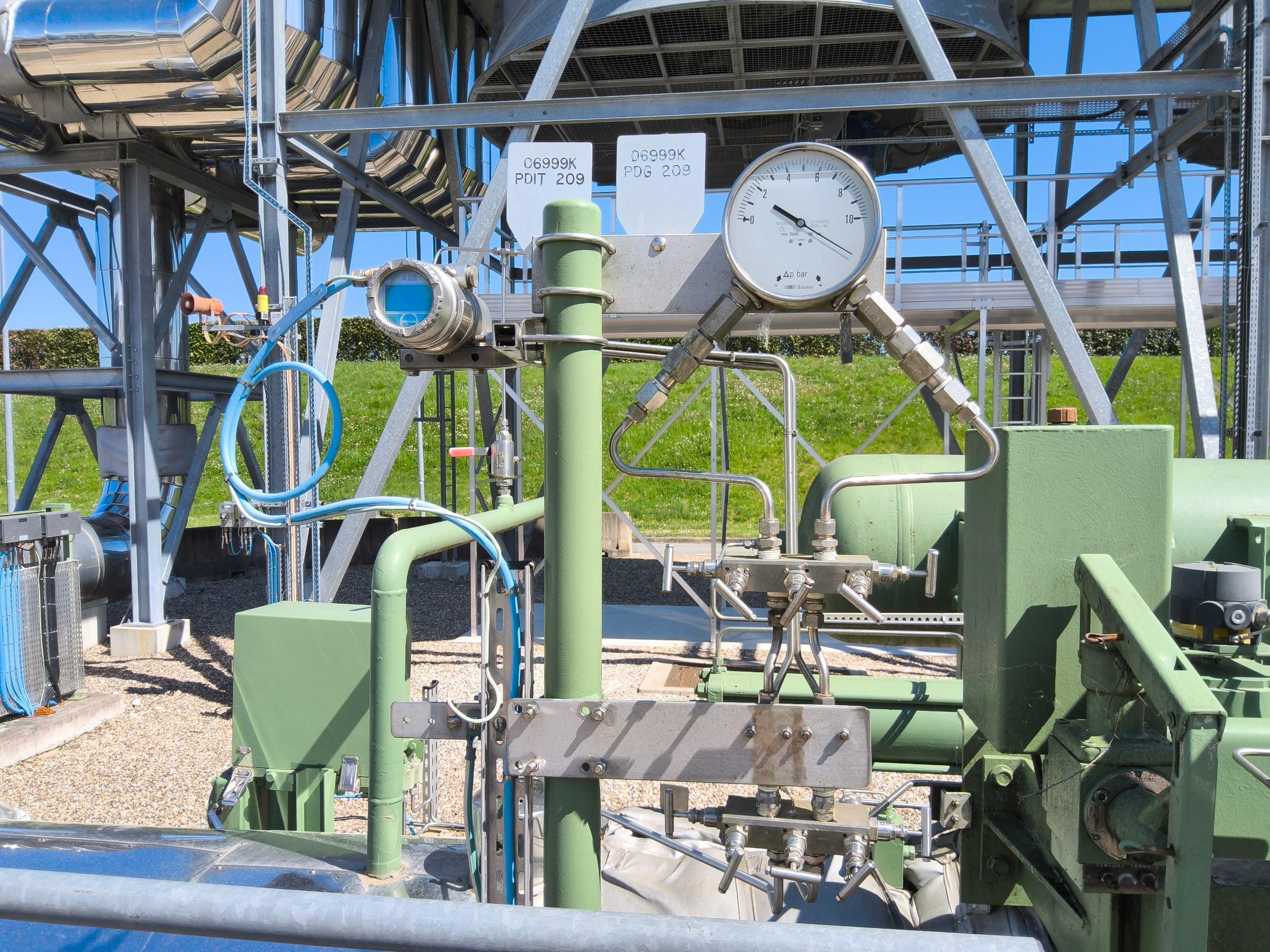

PDIT 209
36
PDIT 209Robinet alimentation
37
Vue d'ensemble du PDIT 209
Refoulement KY 201		Fermeture robinet
Déconnection Tubing
38
Zone 10
39
40

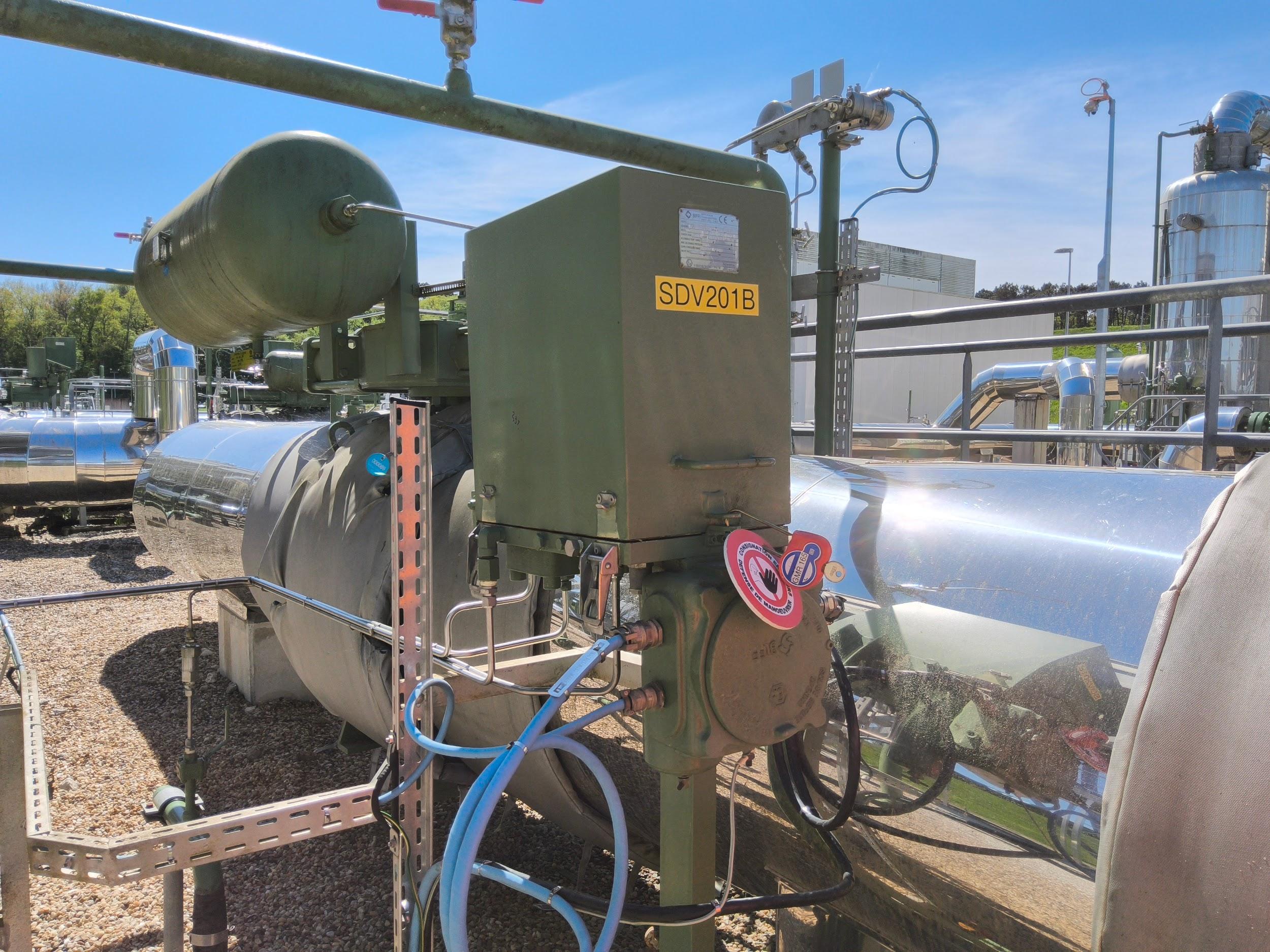

SDV 201 B


Consignation permanente ??
41
SDV 201 BRobinet alimentation
42
Consignation coffrett SDV 201 B
Refoulement KY 201
Consignation permanente ??		Fermeture robinet (gauche)
Déconnection Tubing
43
Zone 10
44
45

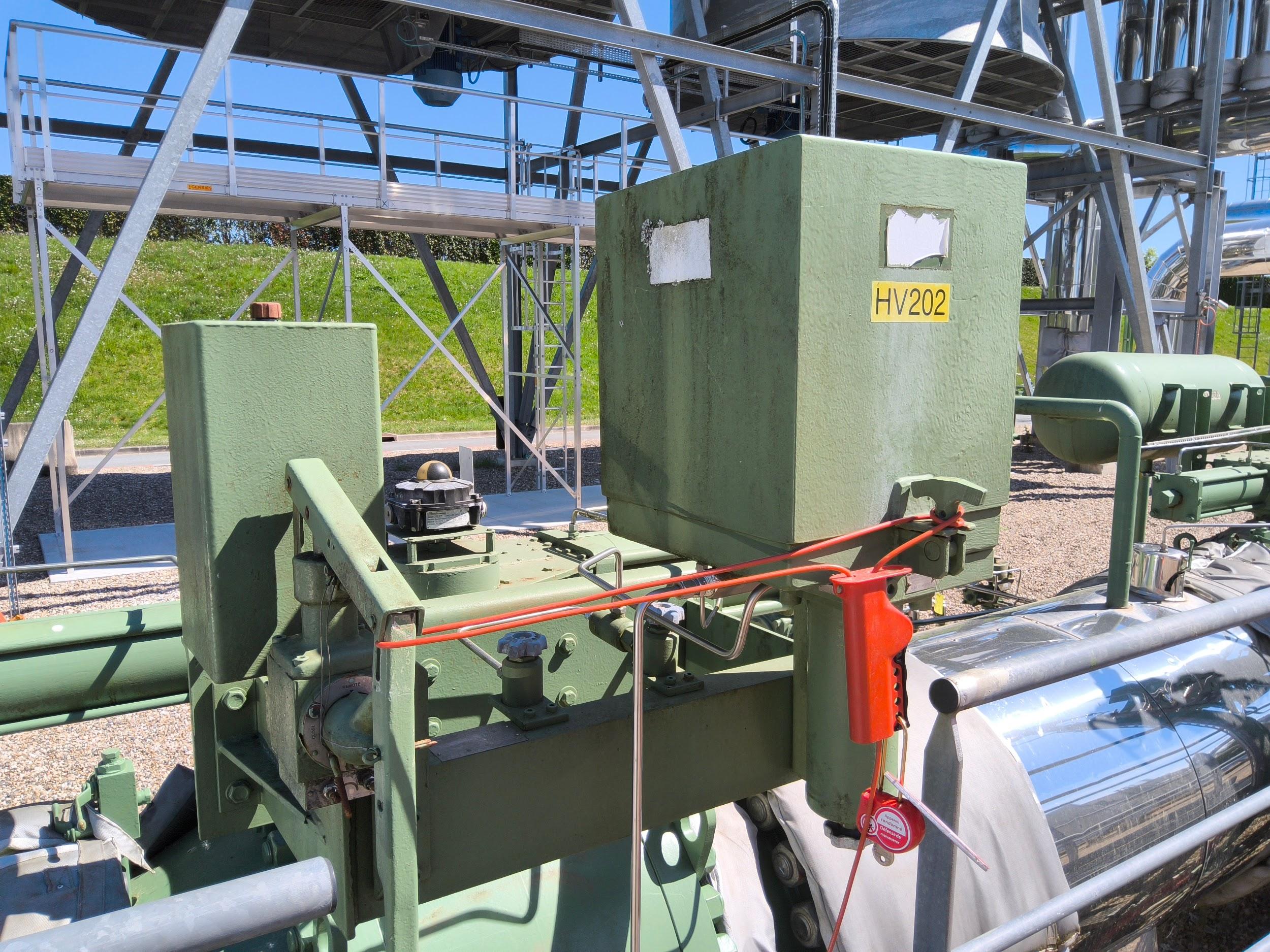

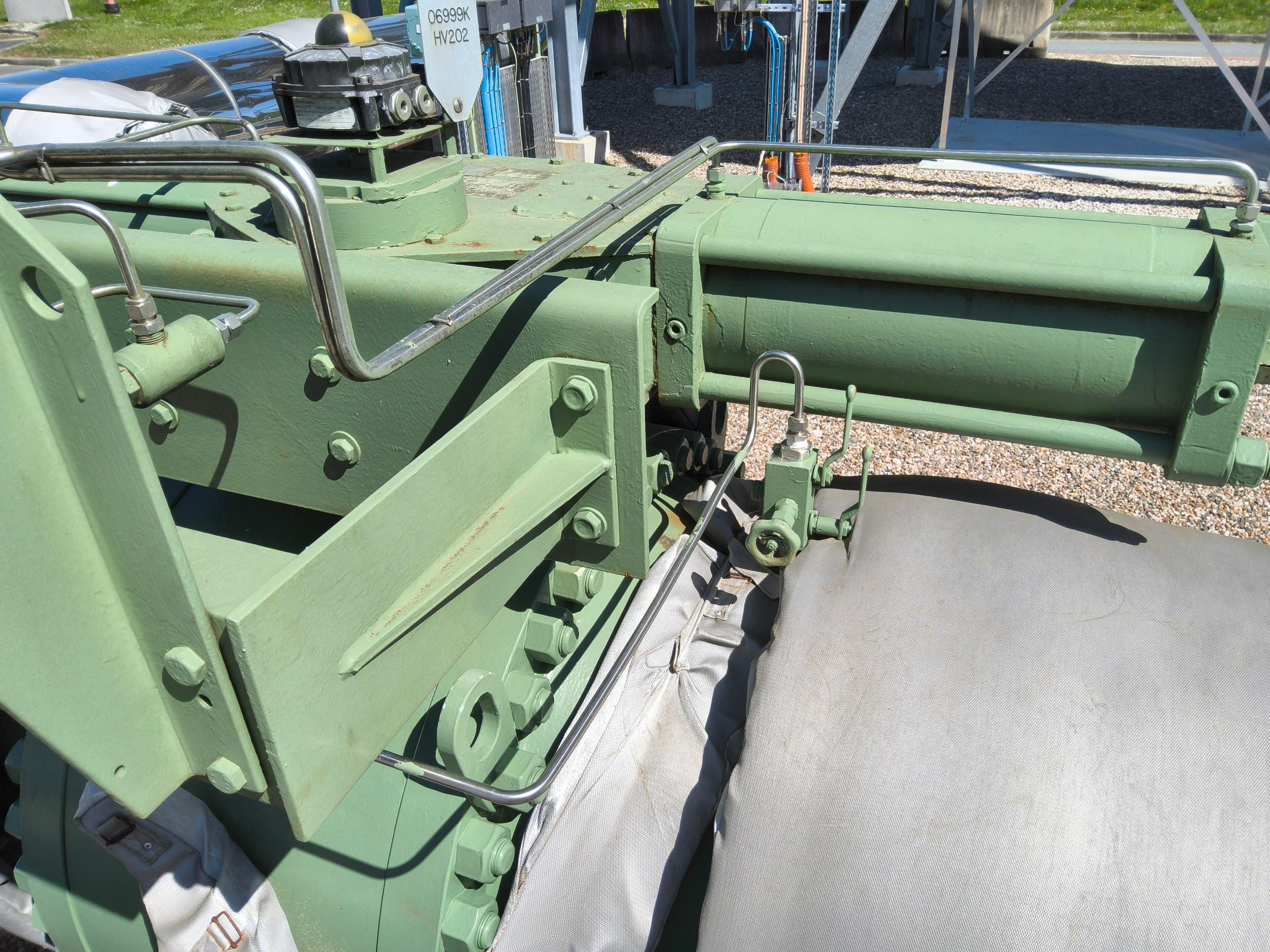

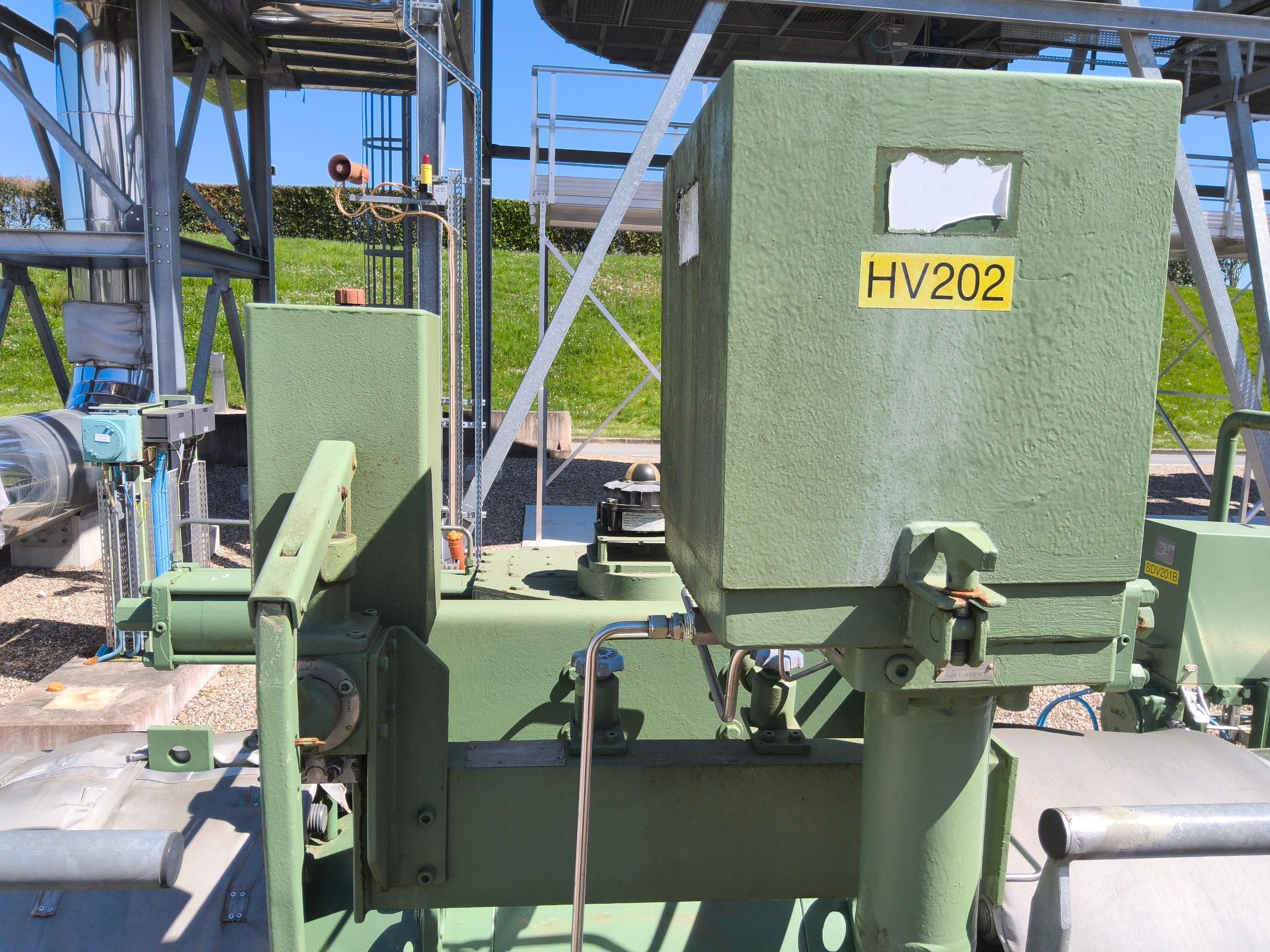

HV 202
46
HV 202Hydraulique et pneumatiqueRobinet alimentation
47
Vue d'ensemble de la HV 202
Refoulement KY 201 (DBB)		Consignation des coffrets hydraulique et pneumatiqueFermeture robinet
Déconnection Tubing
48
Zone 10
49
50

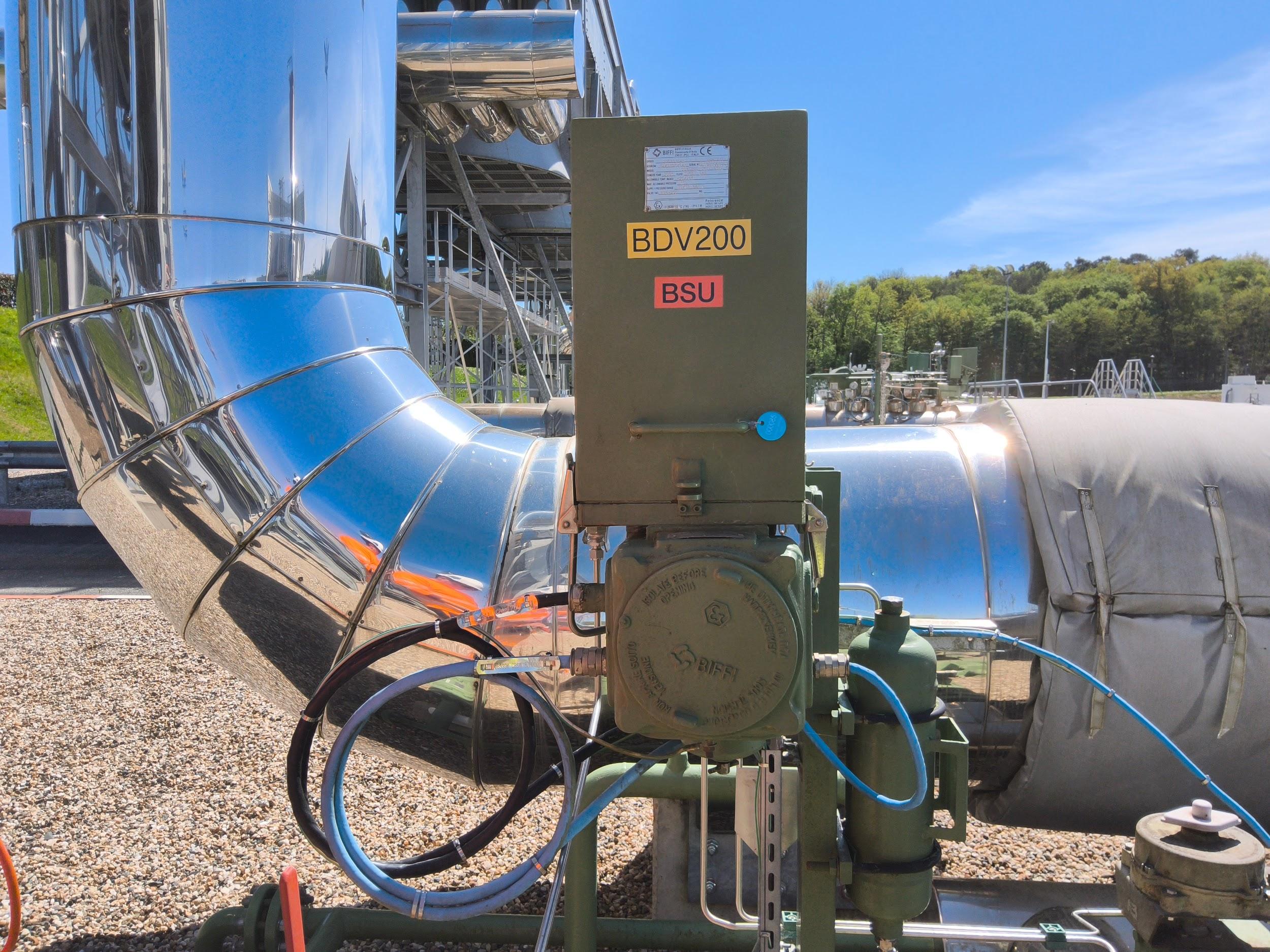

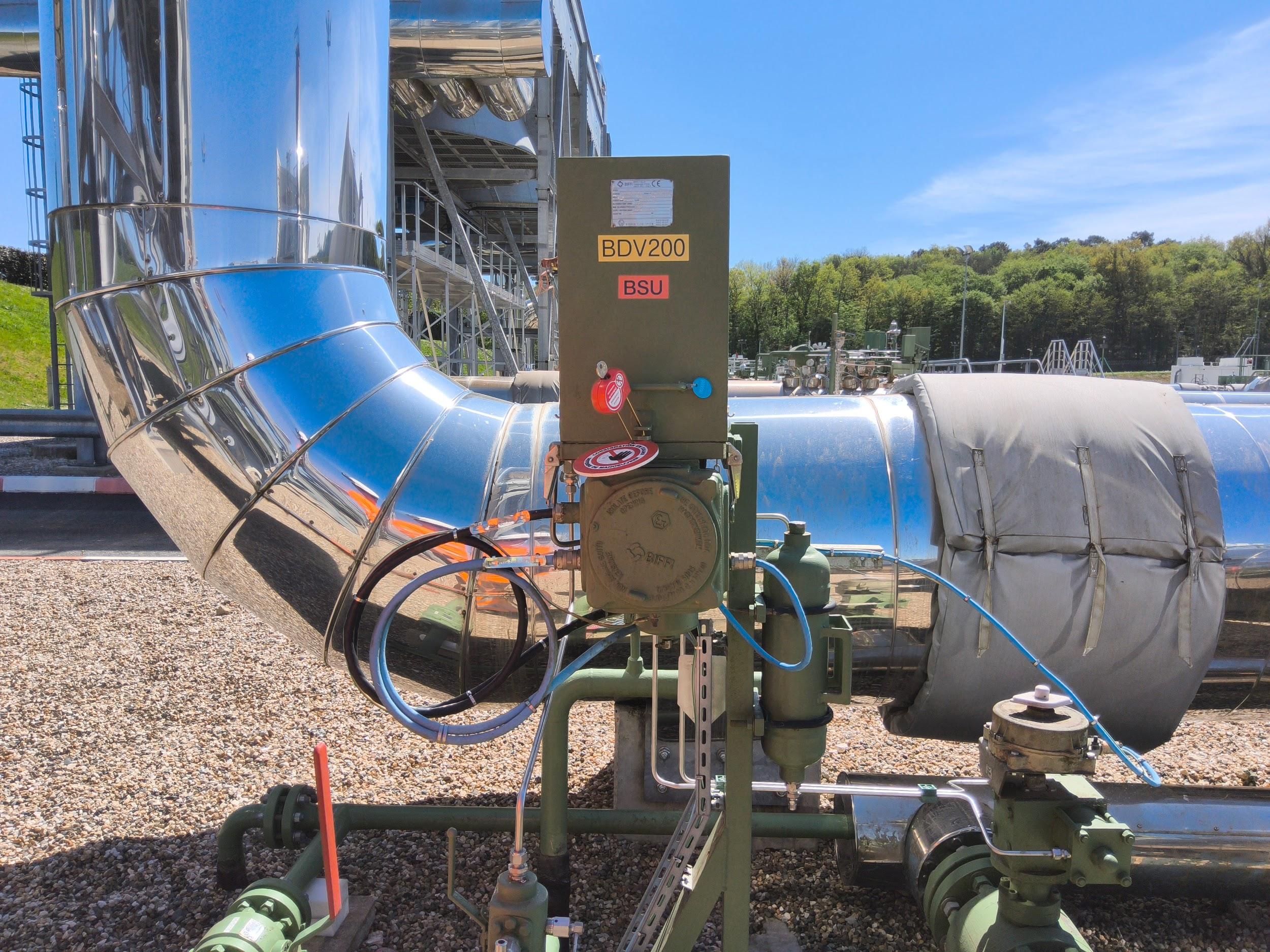

BDV 200
BSU
51
BDV 200 - BSUCoffret pneumatiqueRobinet Alimentation
52
Vue d'ensemble BDV 200
Vidange grille compresseur		Consignation coffret pneumatiqueFermeture robinet
Déconnection Tubing
53
Zone 10
54
55

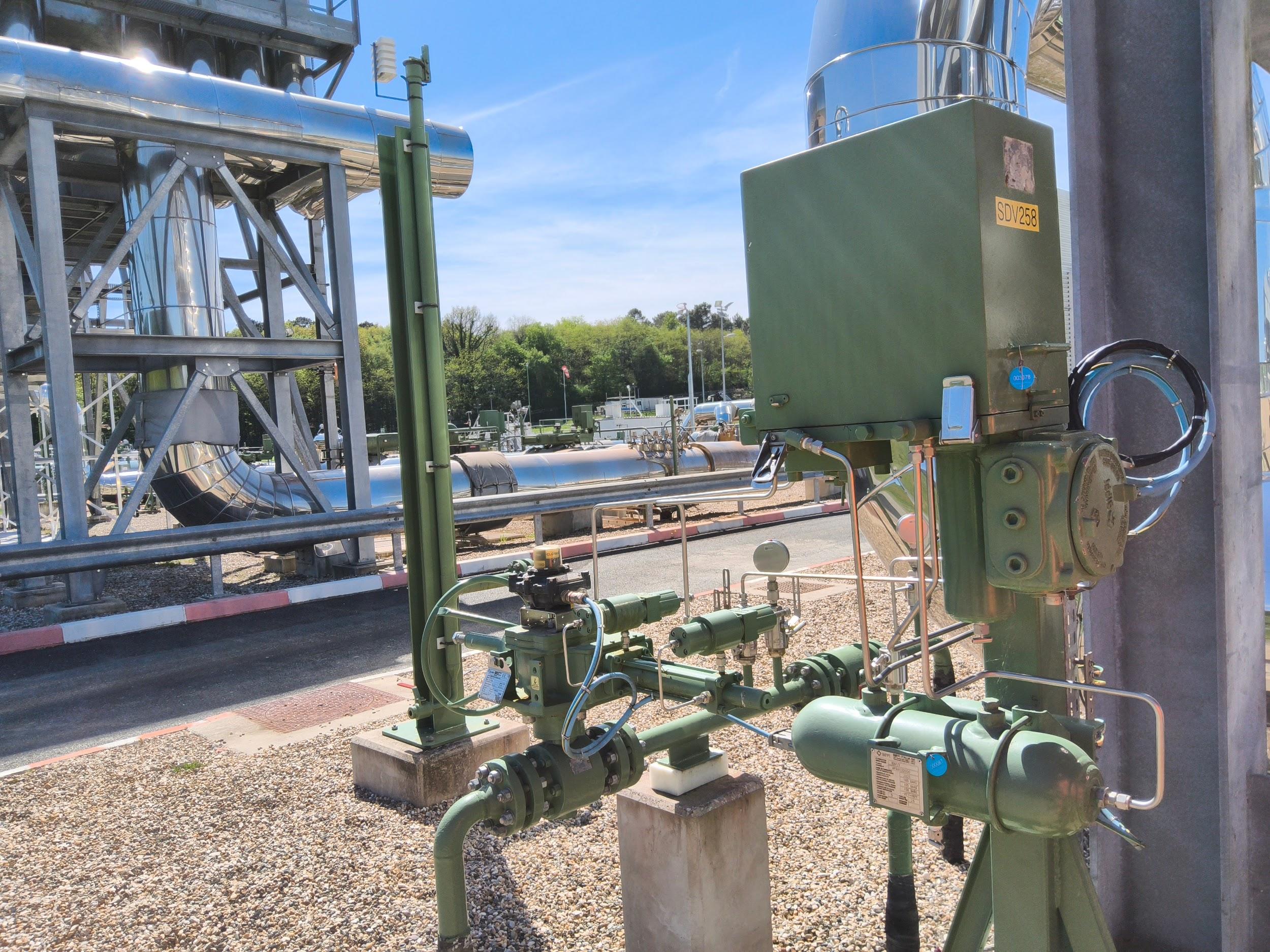

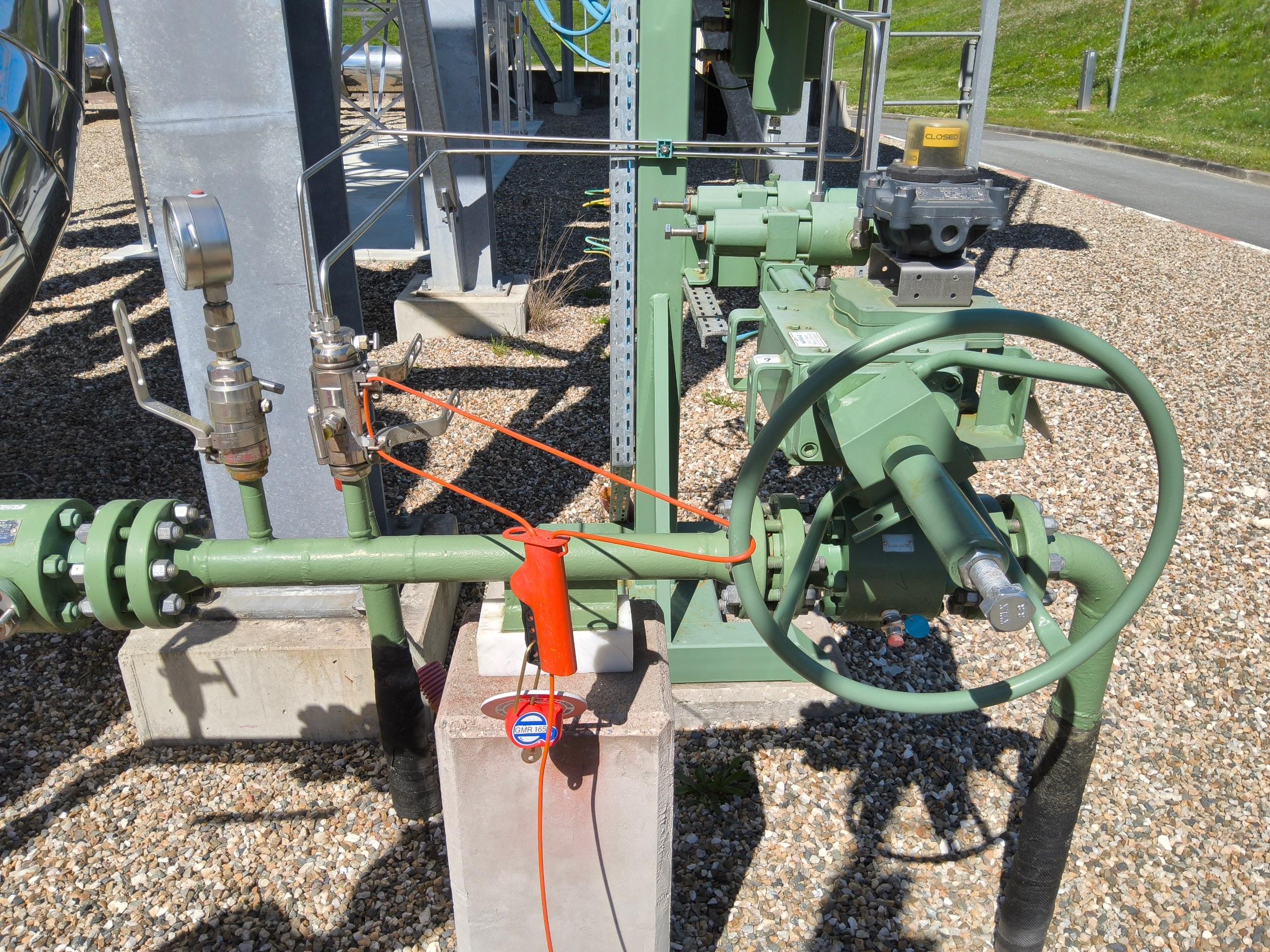

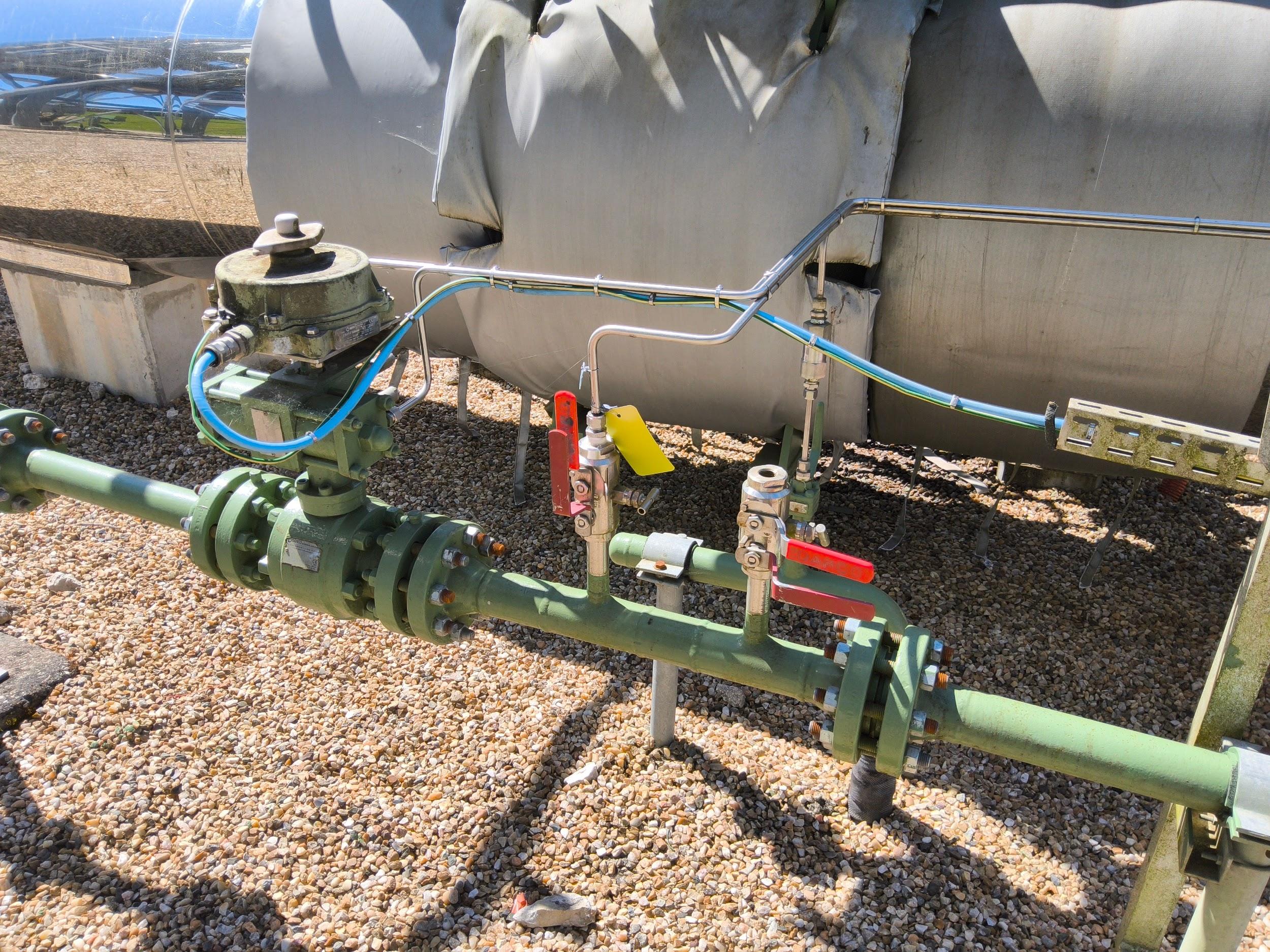

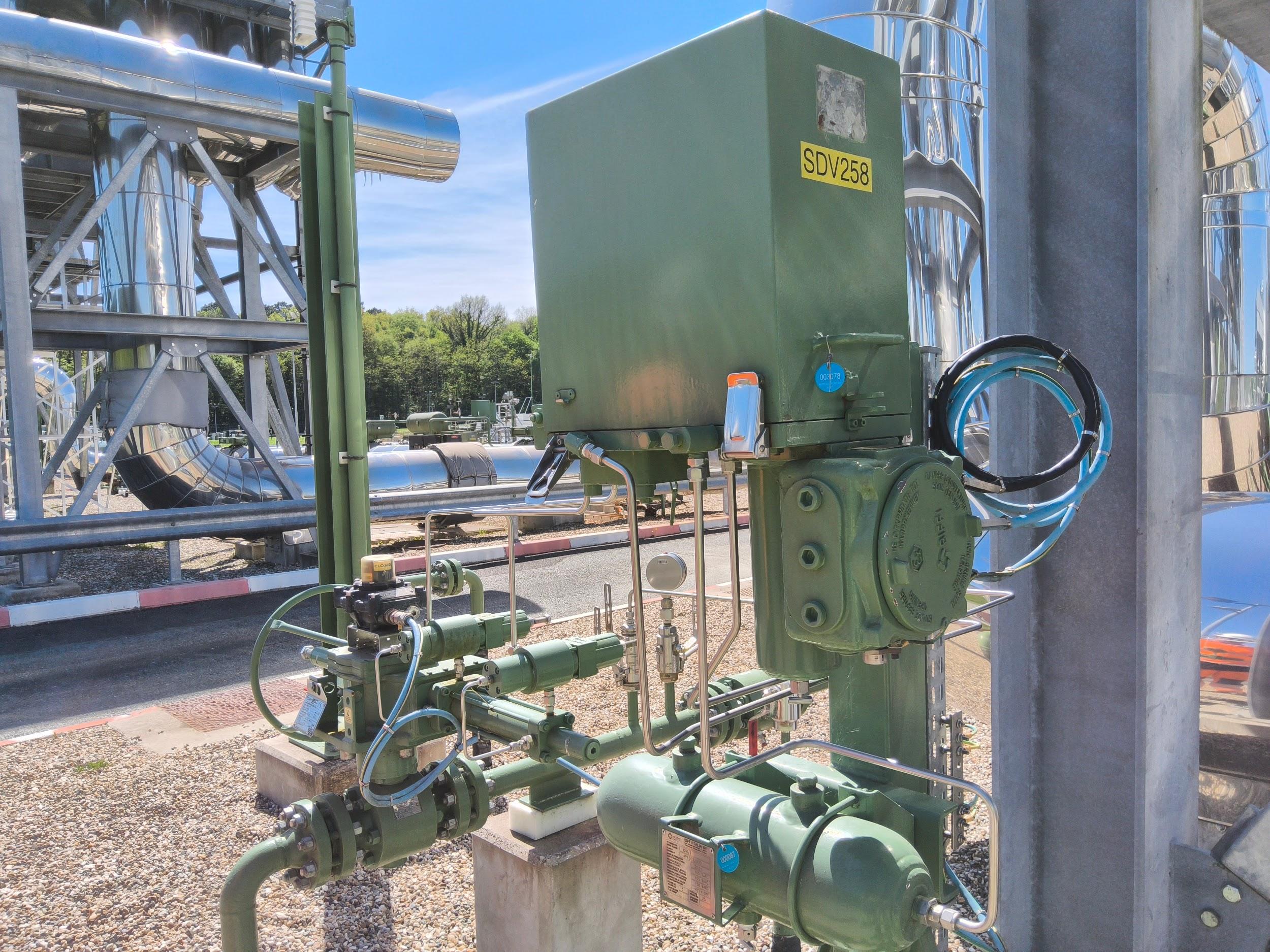

SDV 258
??
56

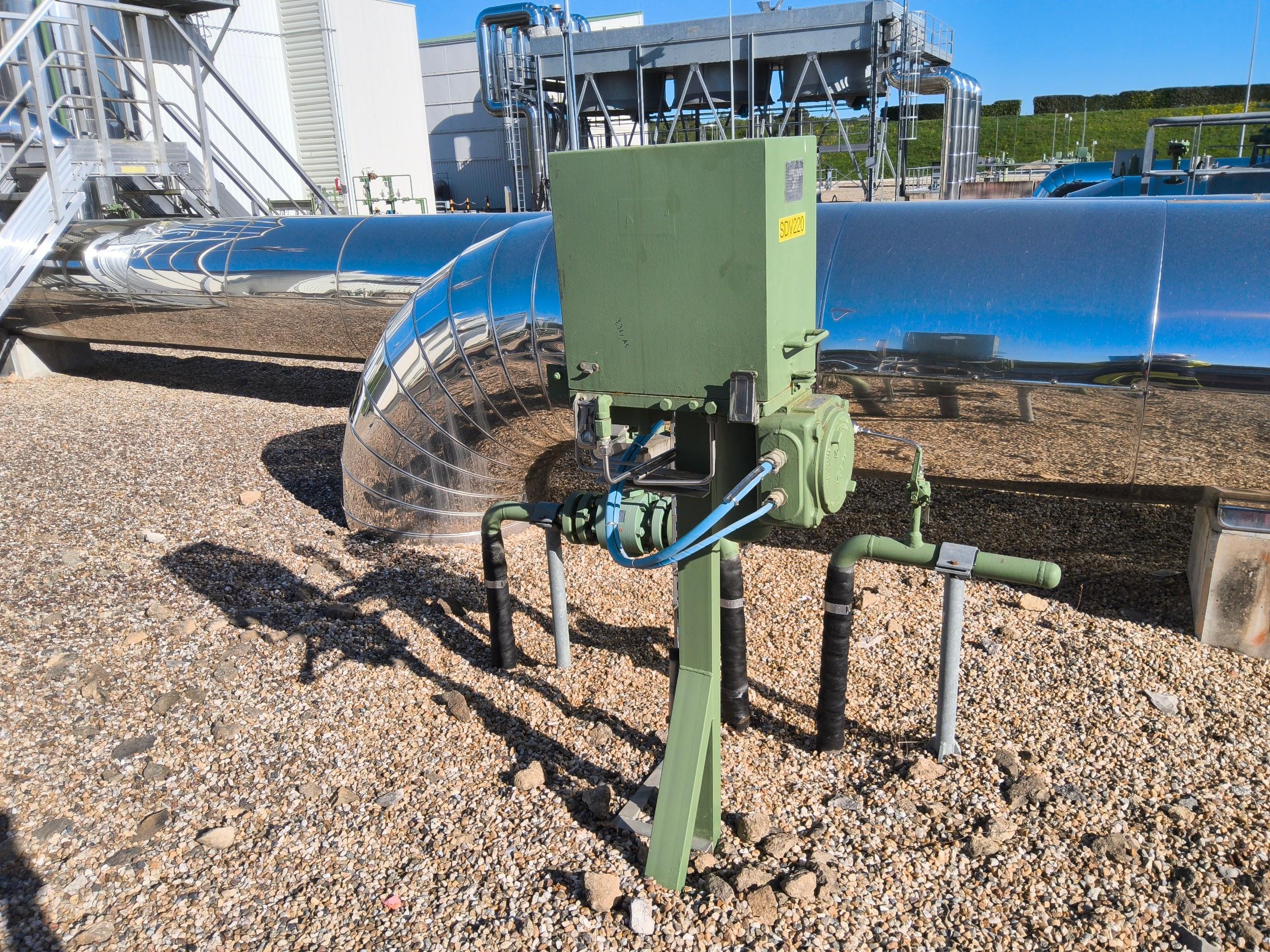

SDV 258Coffret pneumatiqueRobinet alimentation ??DAVolant manuel
57
Vue d'ensemble de la SDV 258
Départ RECOMP KY 201		Consignation coffret pneumatiqueFermeture robinet
Déconnection tubing		Purge robinet sous Ballon DA
Faire une VAT visuelle Amont et Aval sur Mano		Blocage volant manuel
58
Zone 10
59
60

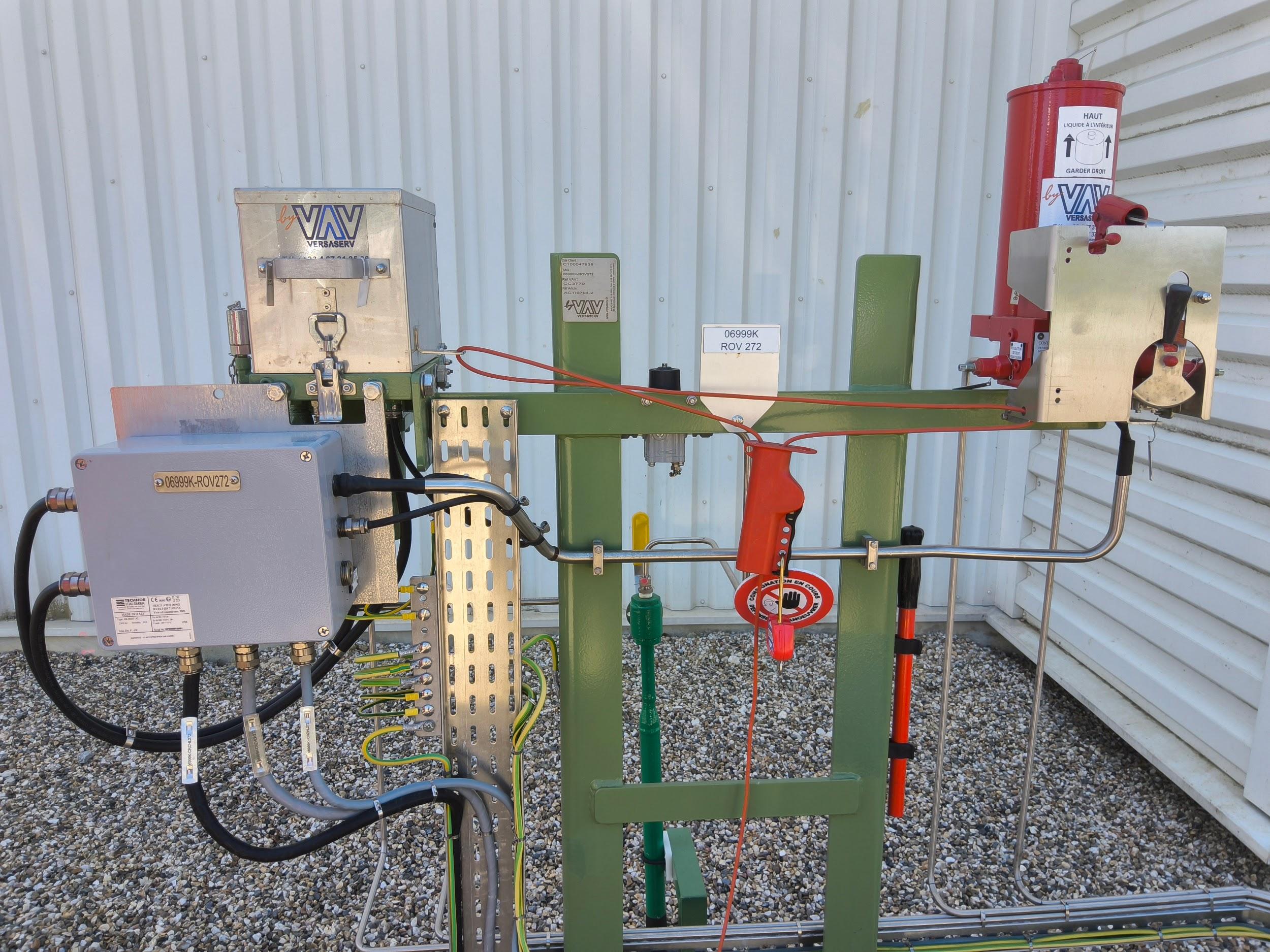

ROV 272
61
ROV 272Pneumatique et hydrauliqueHV 2720
62
Vue d'ensemble ROV 272
Panoplie SRGG KY 201		Consignation coffrets hydraulique et pneumatique
Panoplie SRGG KX 101		Fermeture vanne
Consignation permanente (O)
Panoplie SRGG KY201		RETOUR FCM SRGG
63
Zone 10
64
65
66

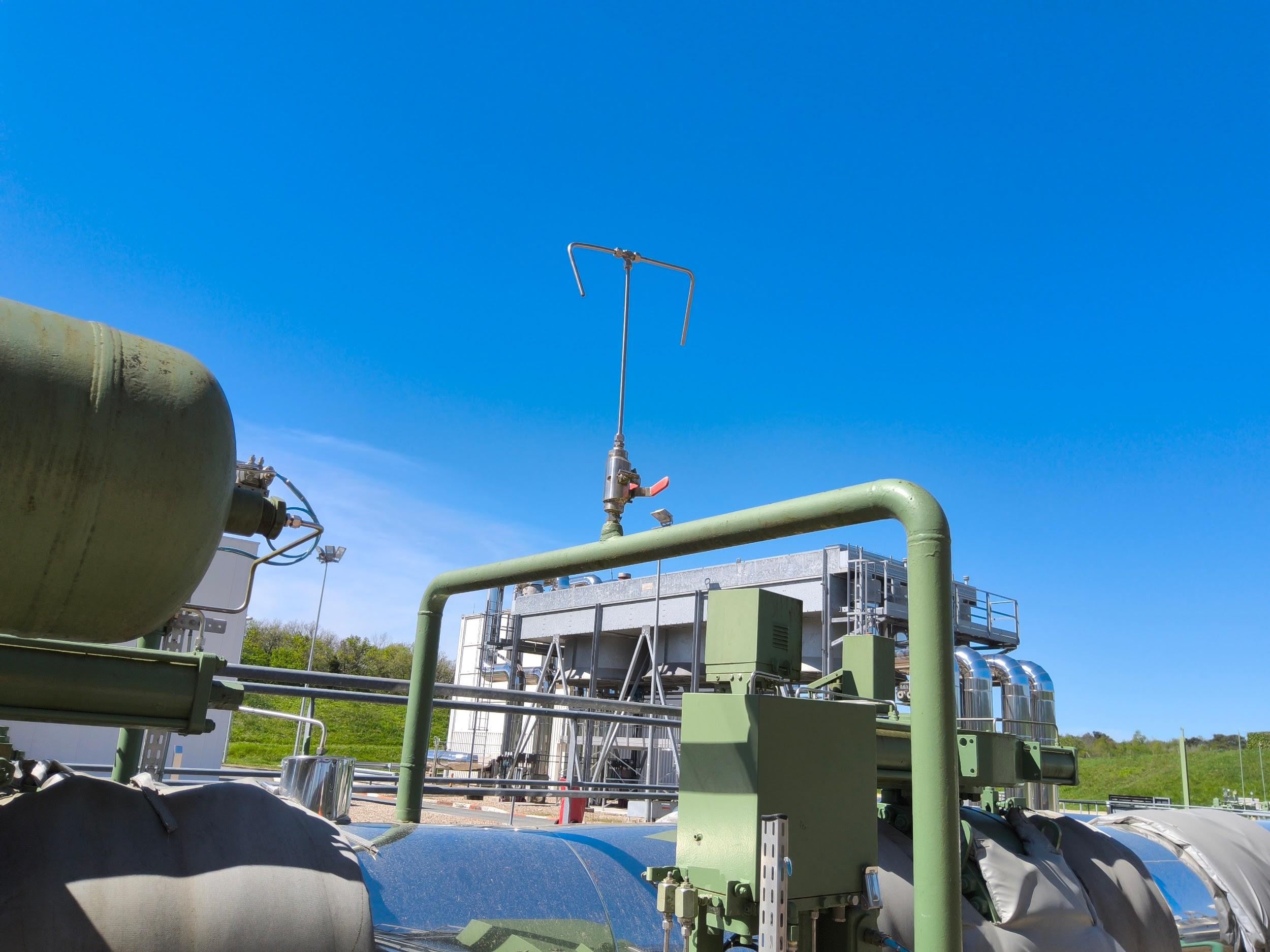

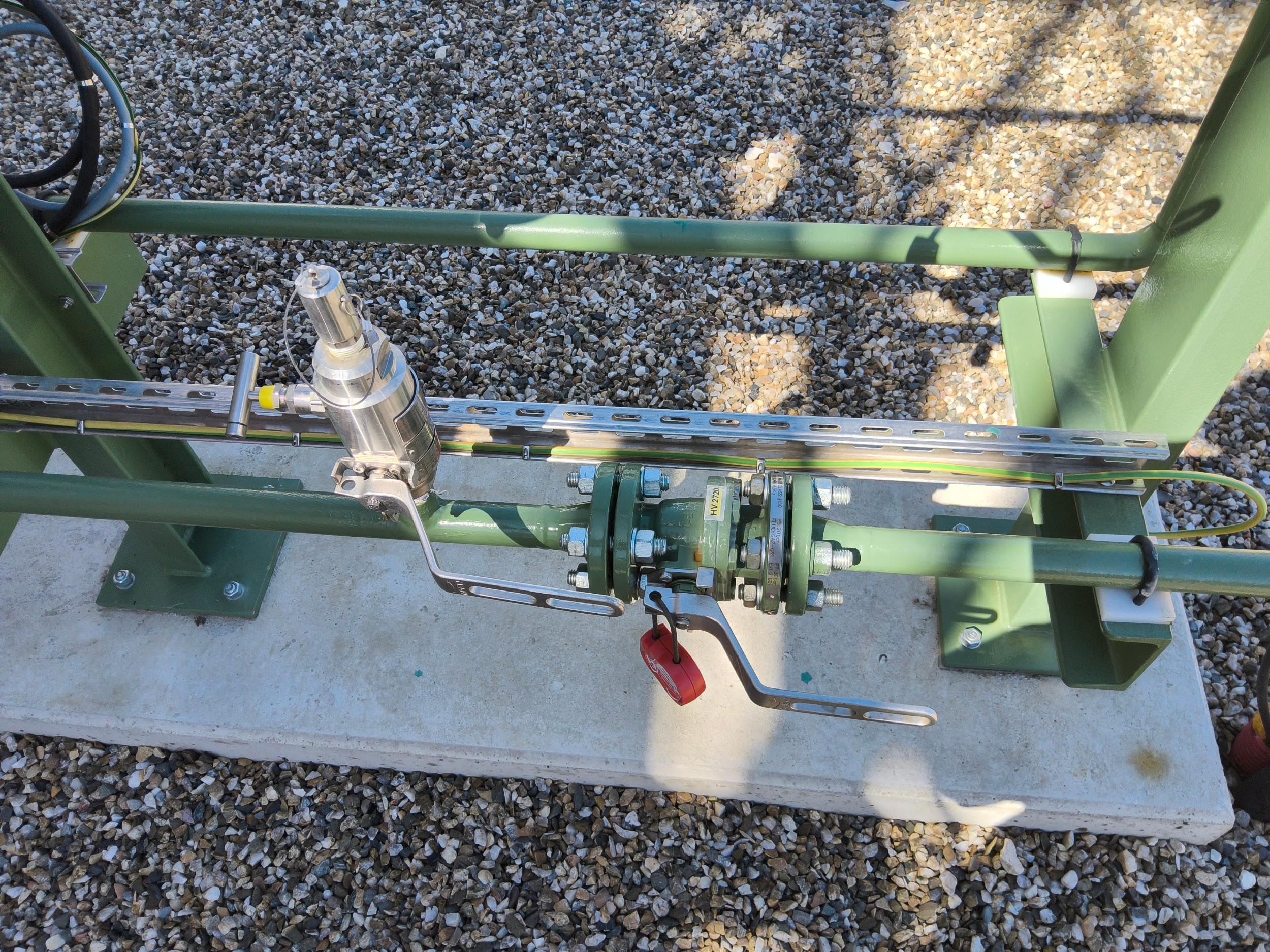

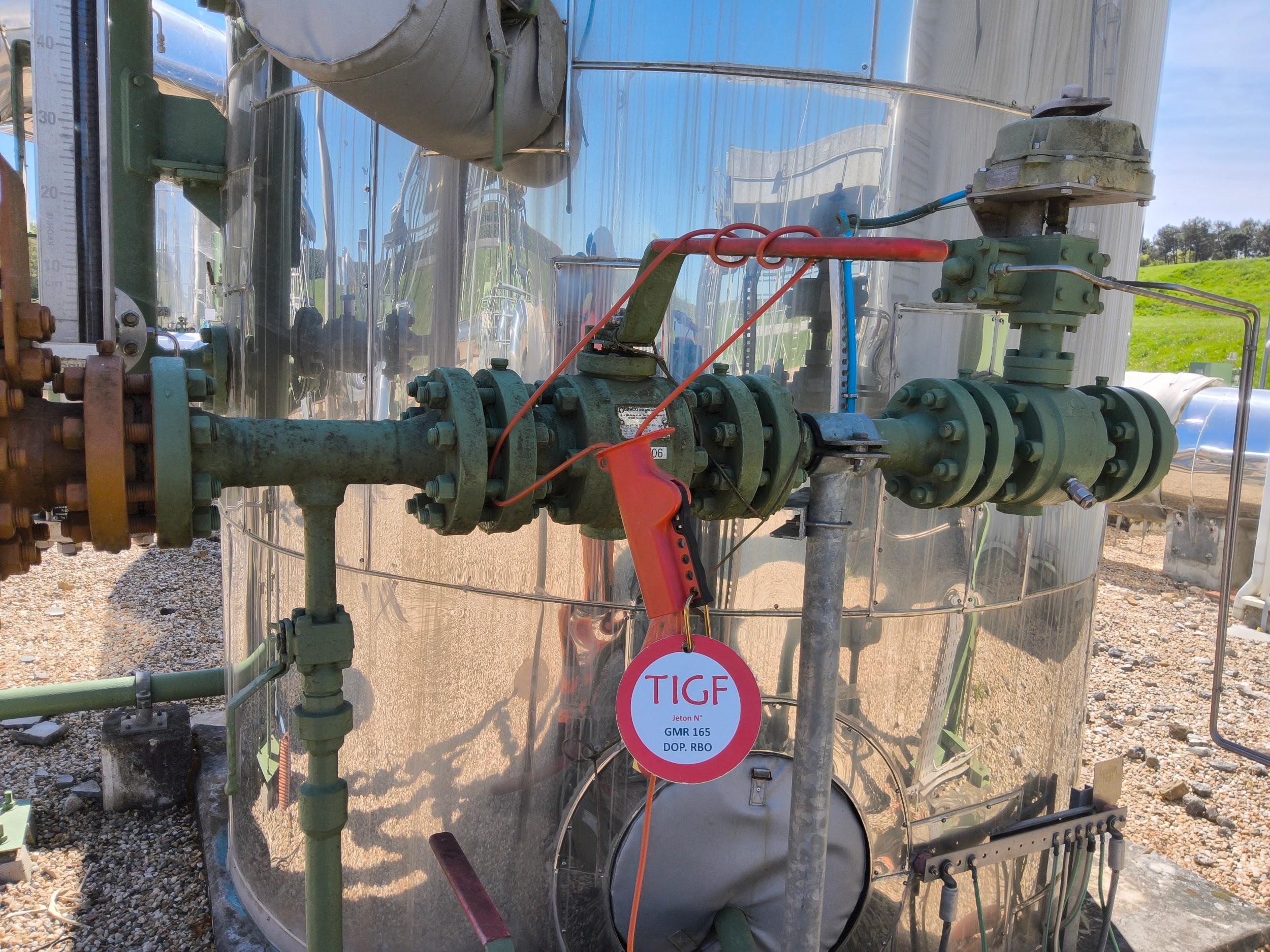

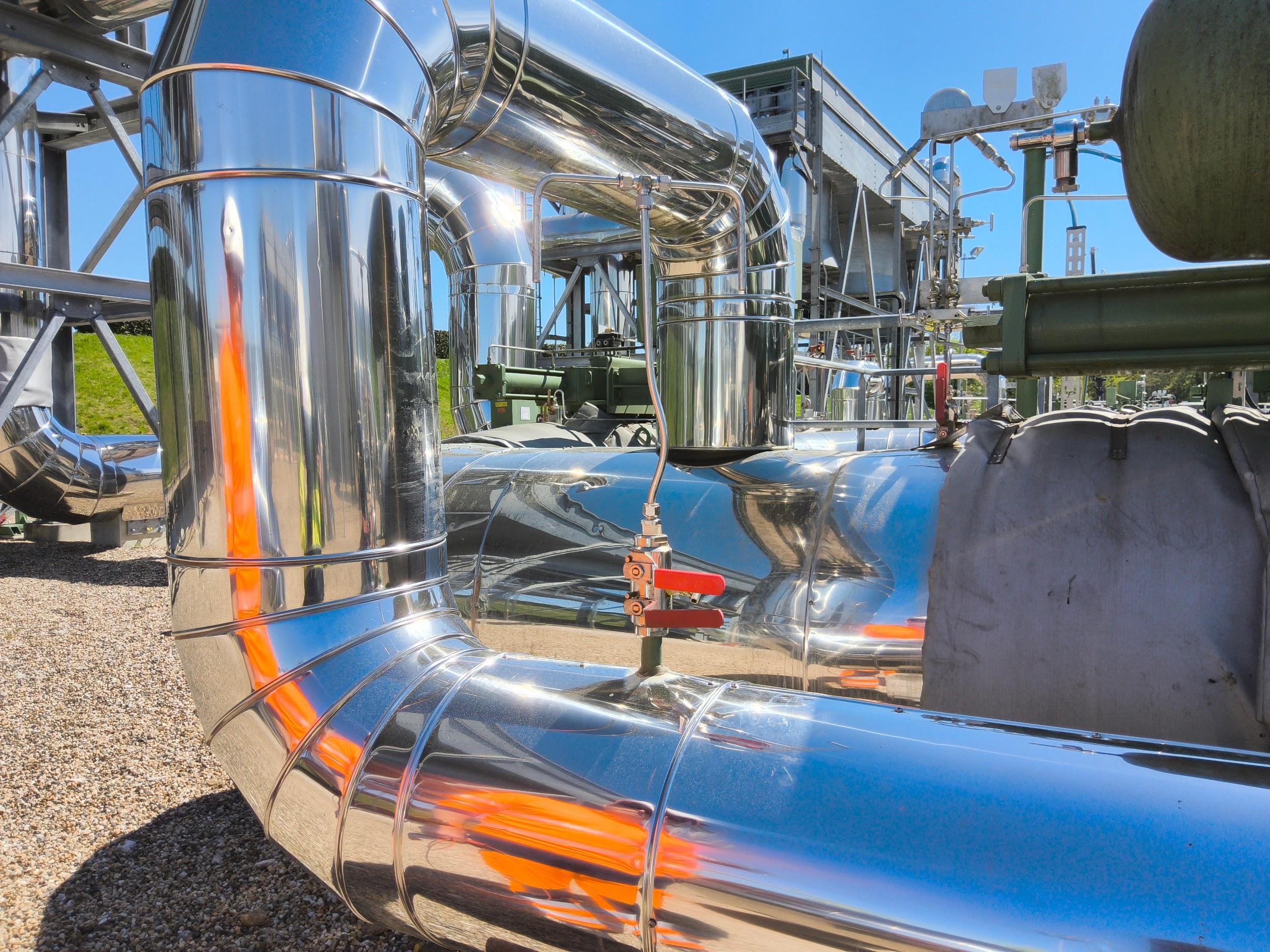

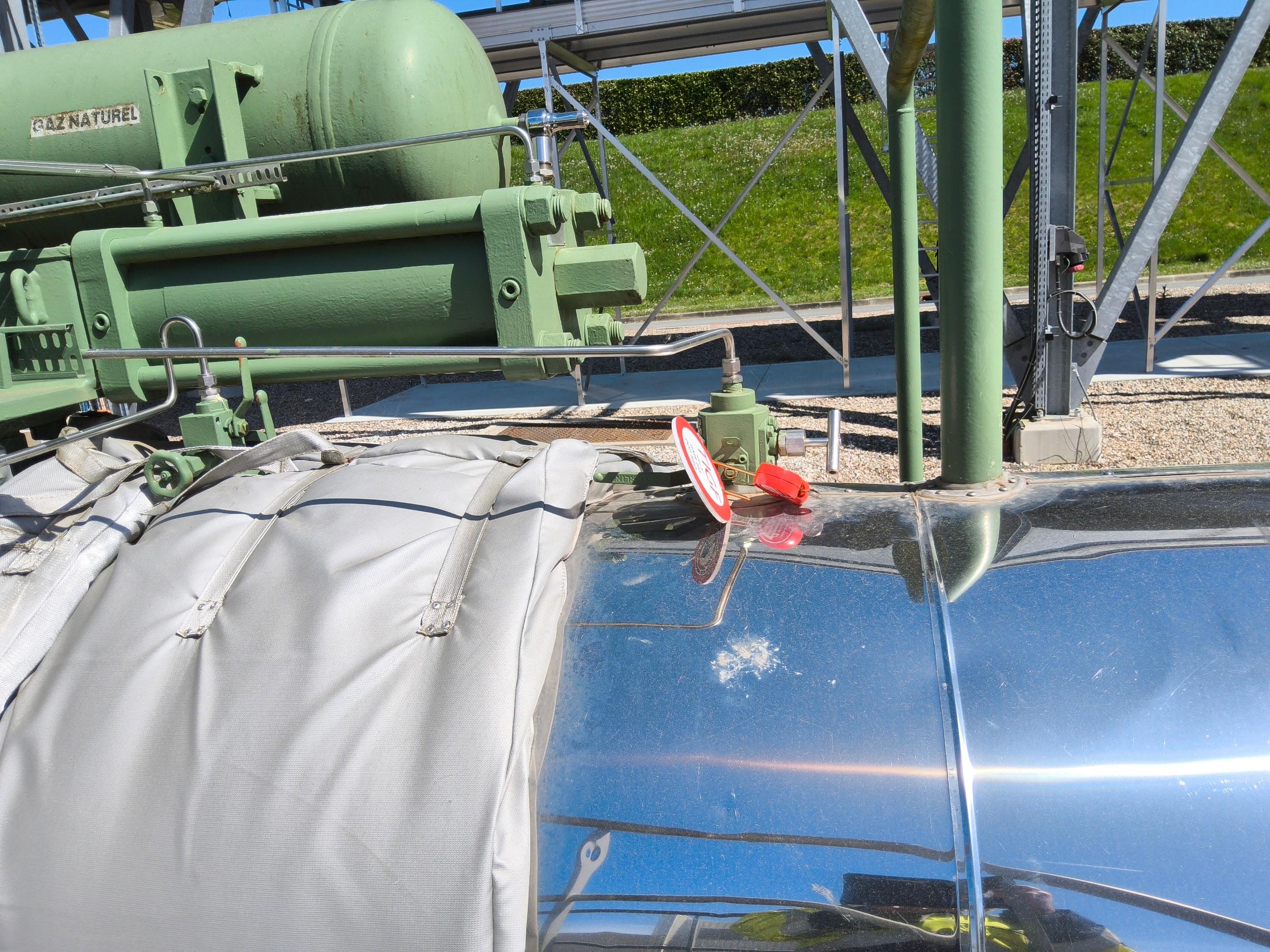

Piquage DN 15EventHVS 113HCVS 114
67
OUVERTURE x2 piquage DN 15
Purge coude SDV 200A/B
(Clôture la consignation)		Ouverture piquage
Purge coude SDV 201 A/B ??
(En fin de consignation)		Consignation HVS 113
Vidange Grille KY 201		Consignation HCVS 114
Vidange Grille KY 201
68
Zone 10
69
70
71

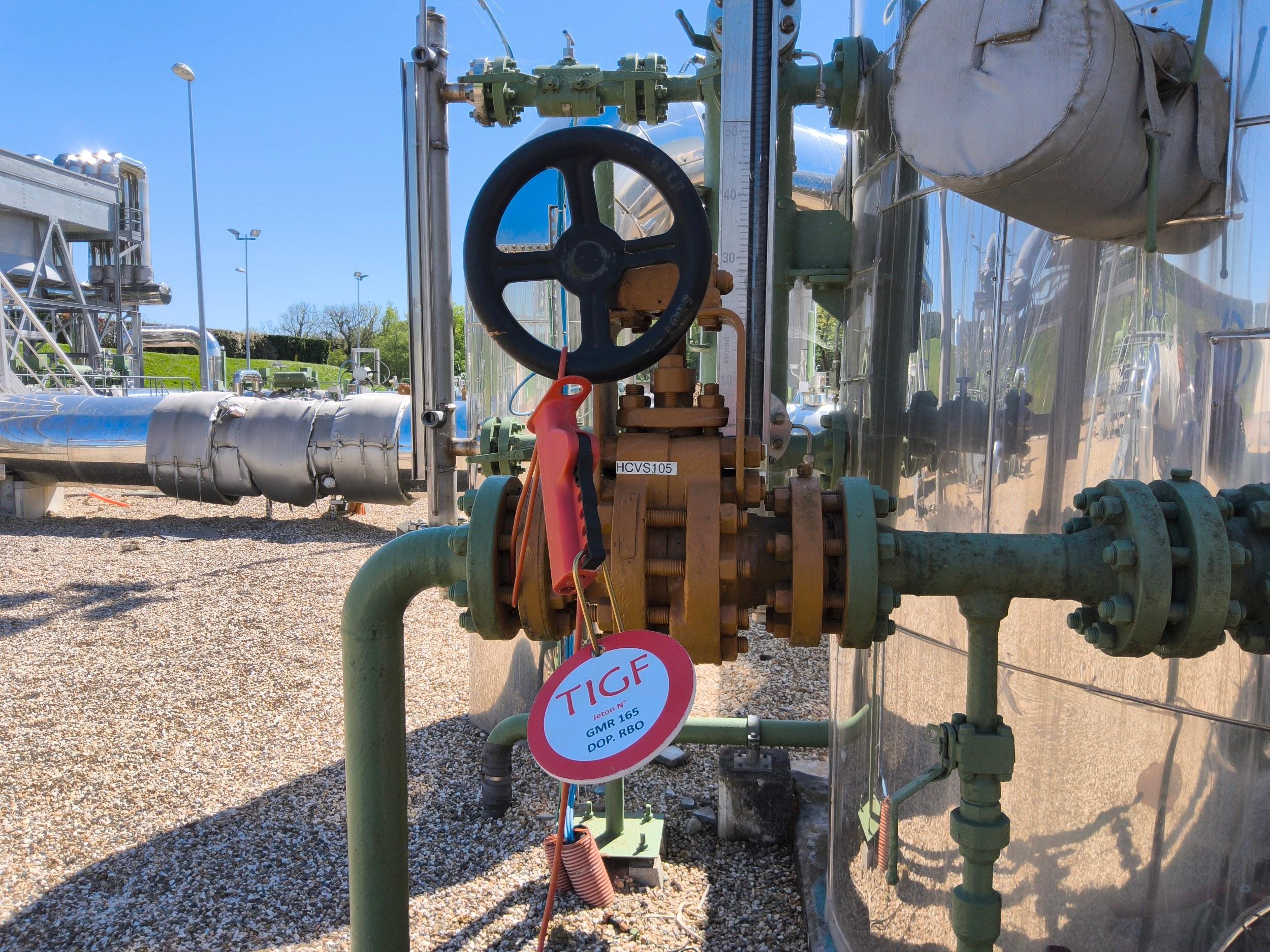

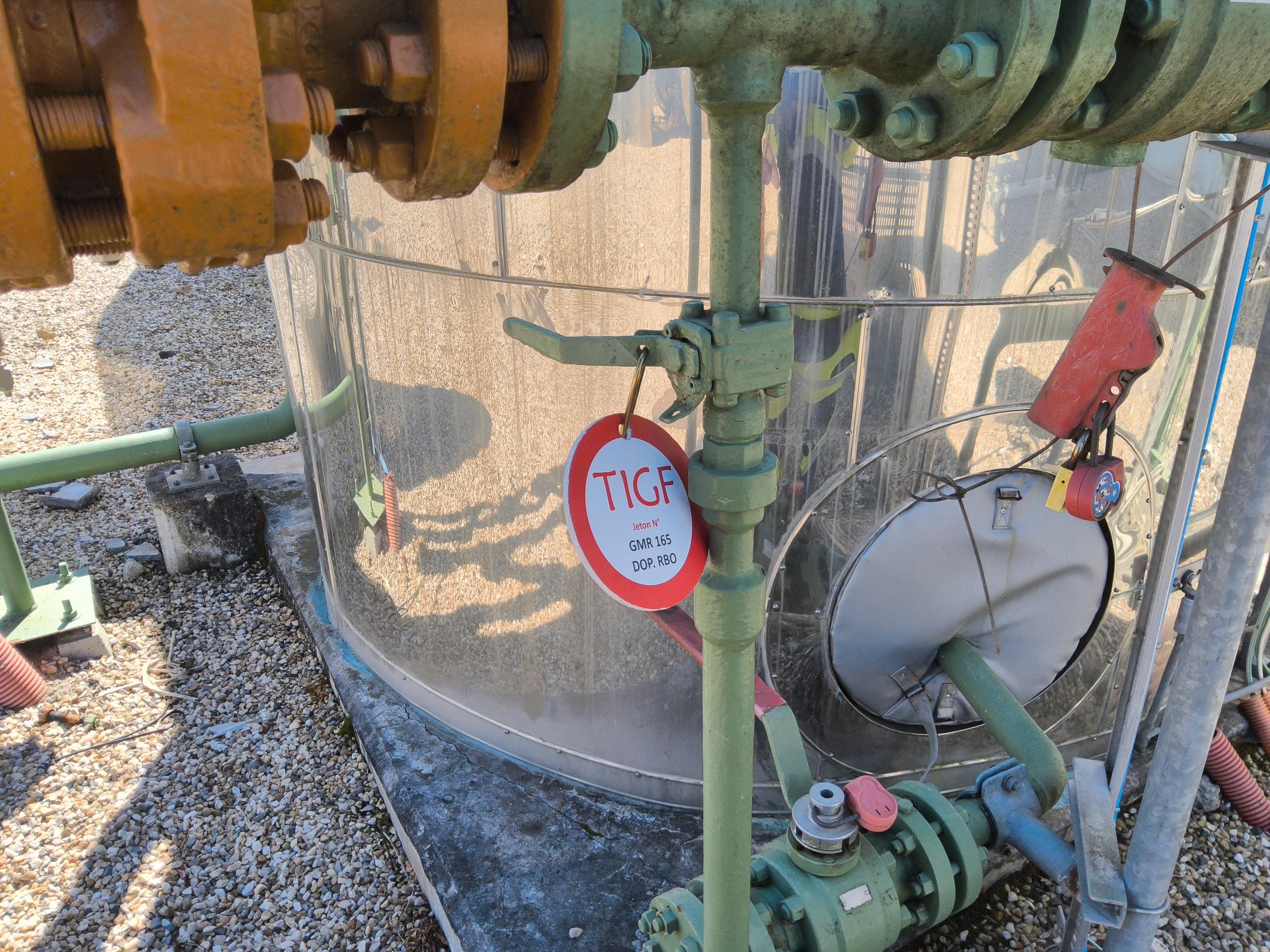

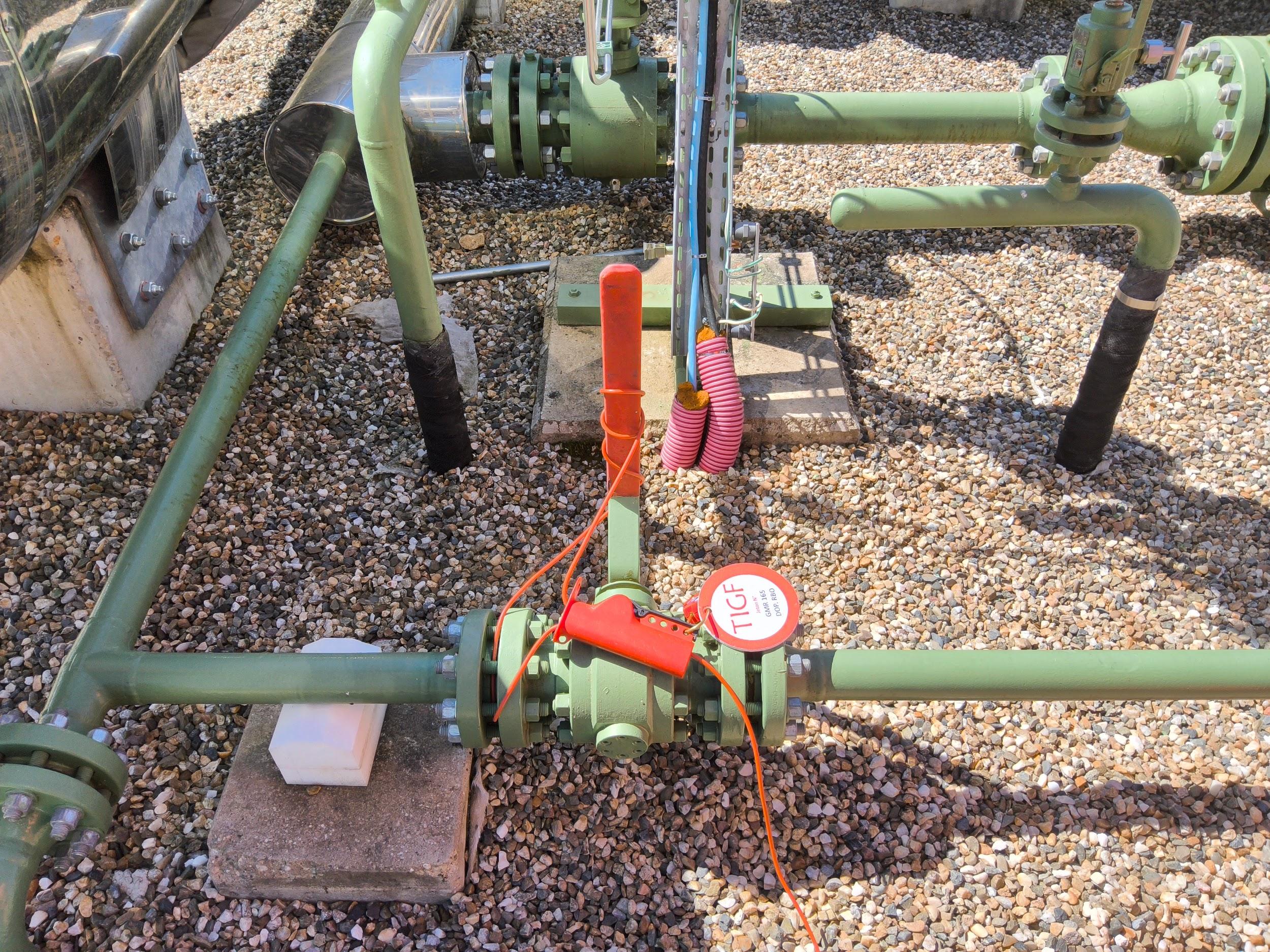

HVS 115HV 257HCVS 105Piquage DN 20HVS 106 (CP O)
72
Consignation HVS 115
Vidange Grille KY 201		Consignation HV 257
Départ RECOMP KY 201		Consigantion HCVS 105
Scrubber Vidange KY 201		Fermeture piquage DN20
Scrubber Vidange KY 201		Consigantion HVS 106 fermée
Scrubber Vidange KY 201
73
Zone 10
74
75
76

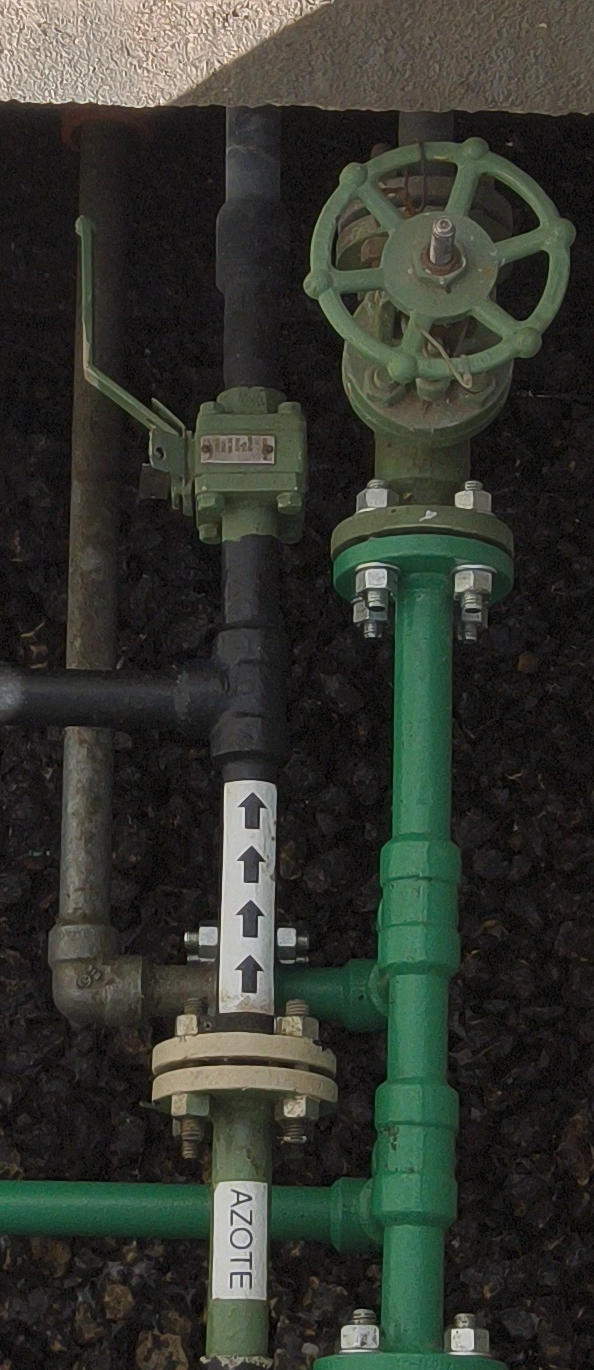

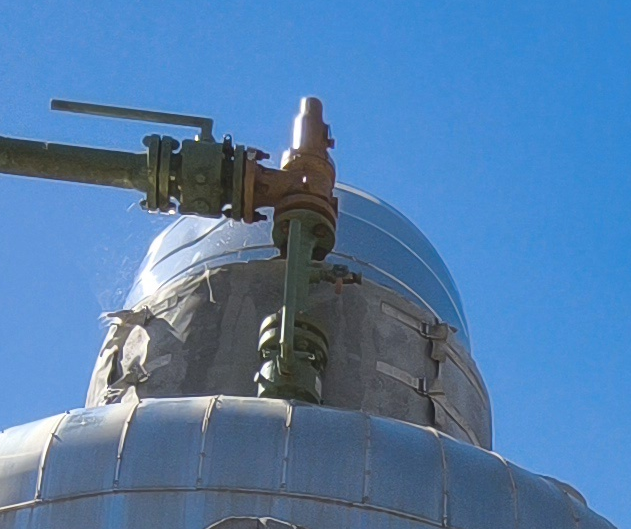

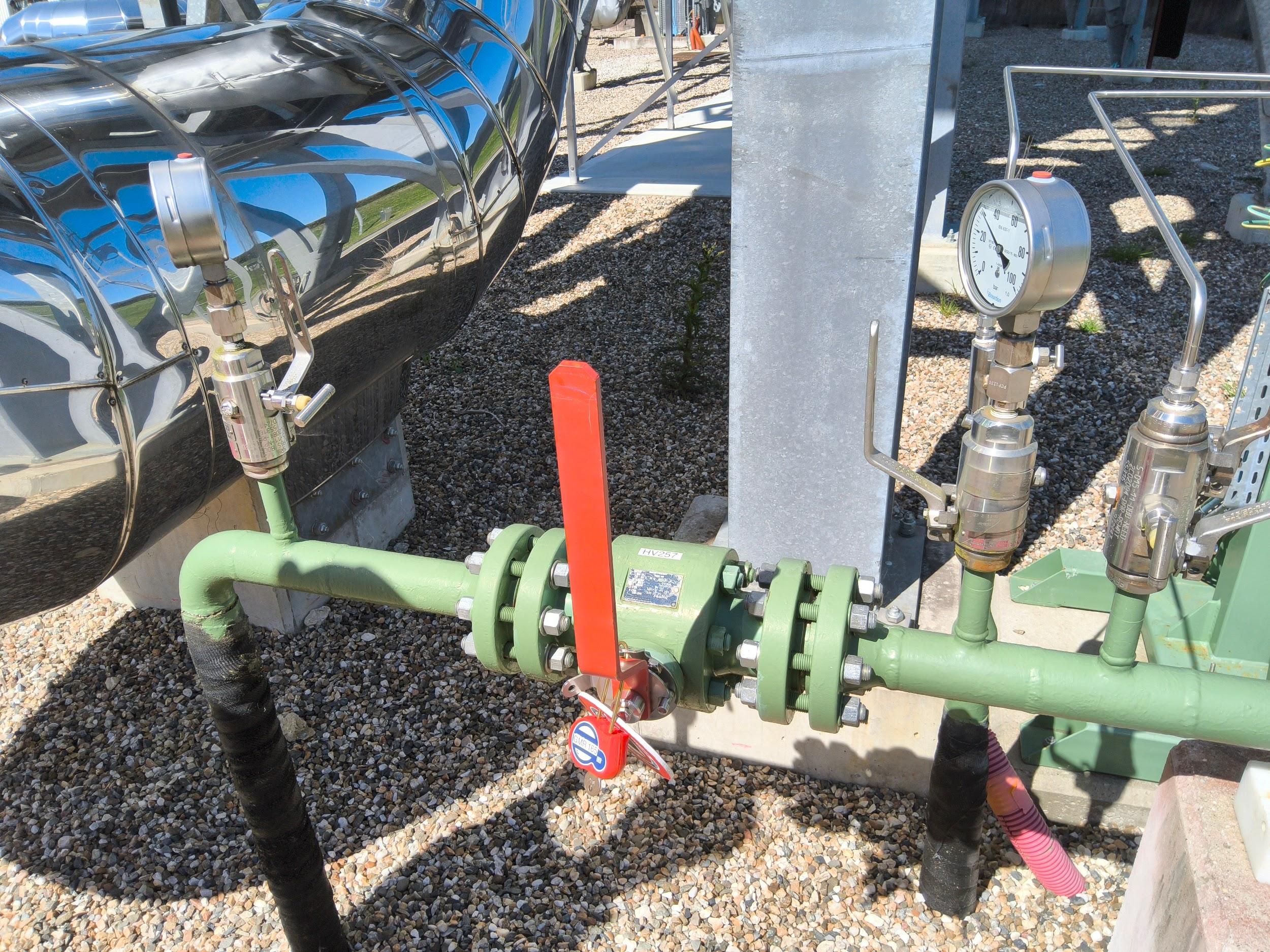

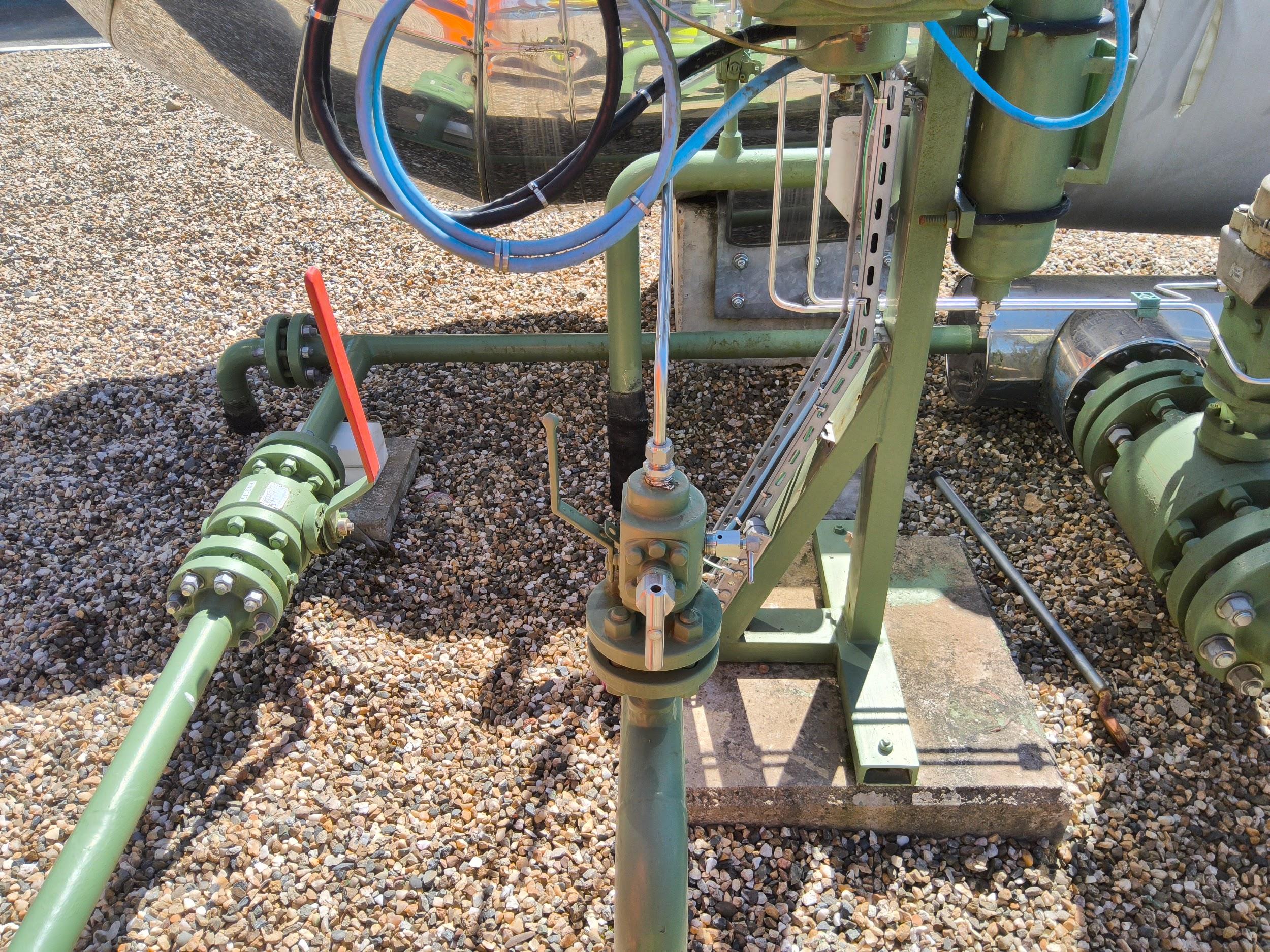

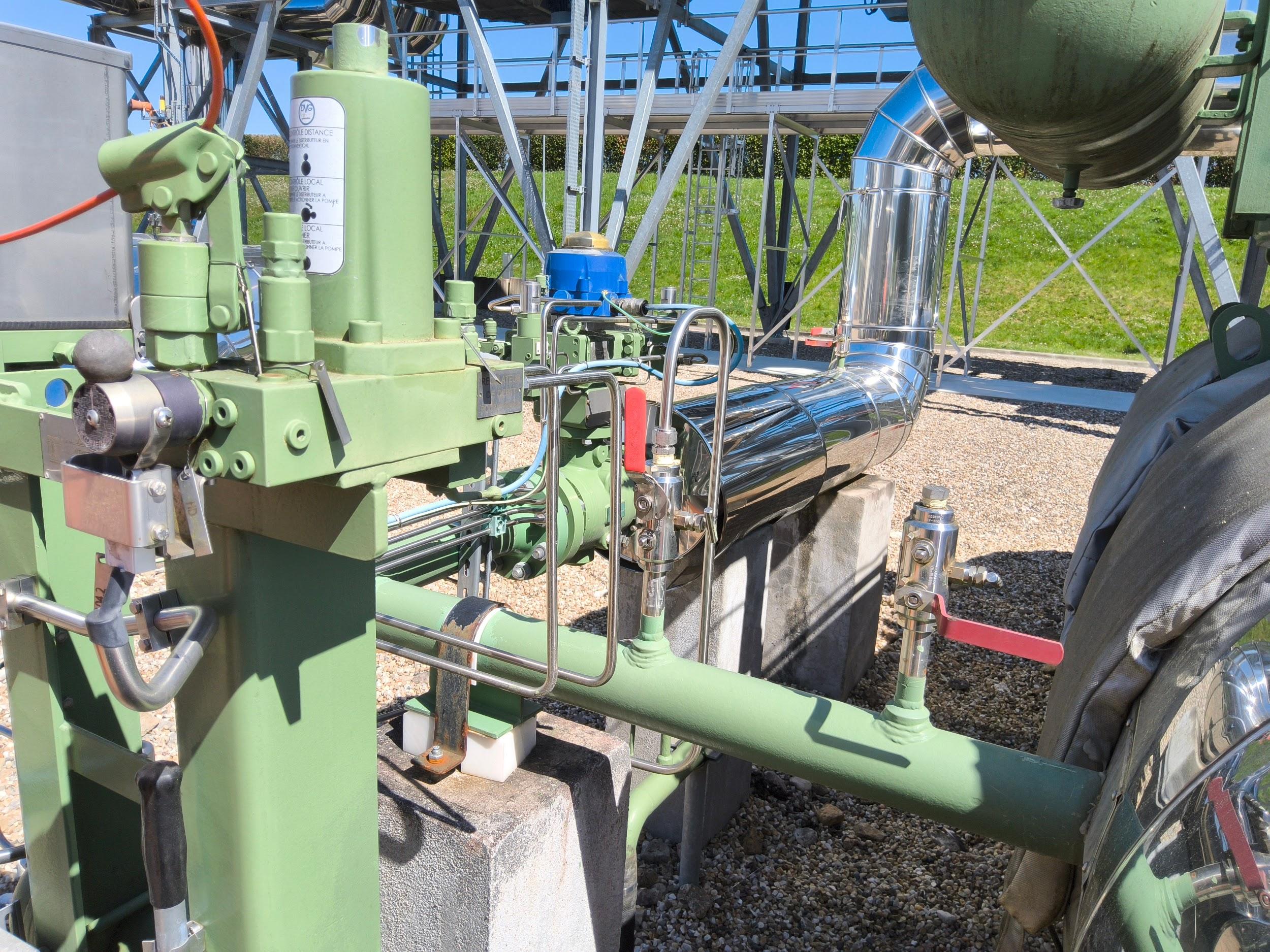

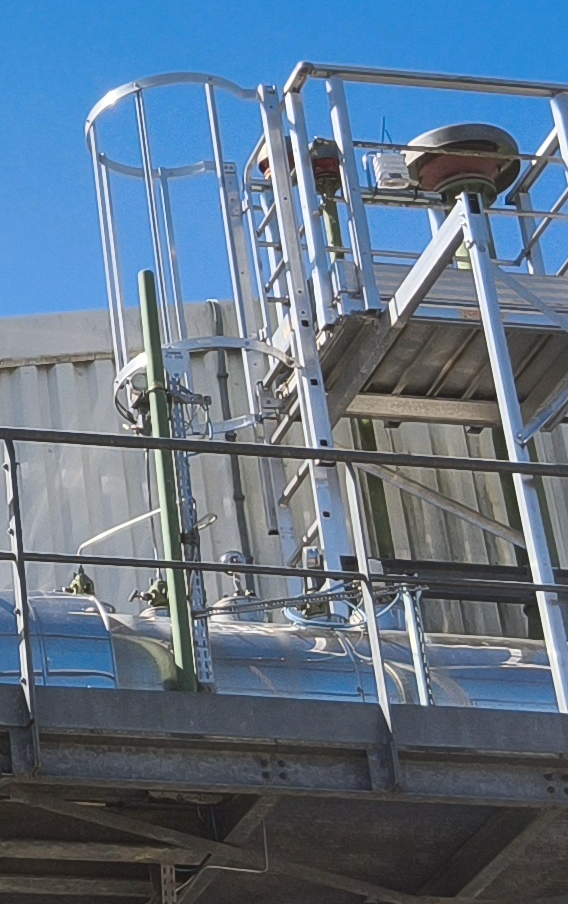

PIT 203Robine Amont Aval - PSV 250Robinet AZOTE (noir)Robinet AIR Comprimé (vert)
77
Ouverture Pique PIT 203
Déconnection tubing
Scrubber Vidange KY 201		Fermeture robinet Amont / Aval
Soupape PSV 250
Scrubber Vidange KY 201
Fermeture Robinet
Vanne isolement Azote KY 201
Fermeture Robinet
Vanne isolement Air comp KY 201
78
Zone 10Zone 9
79
80
81

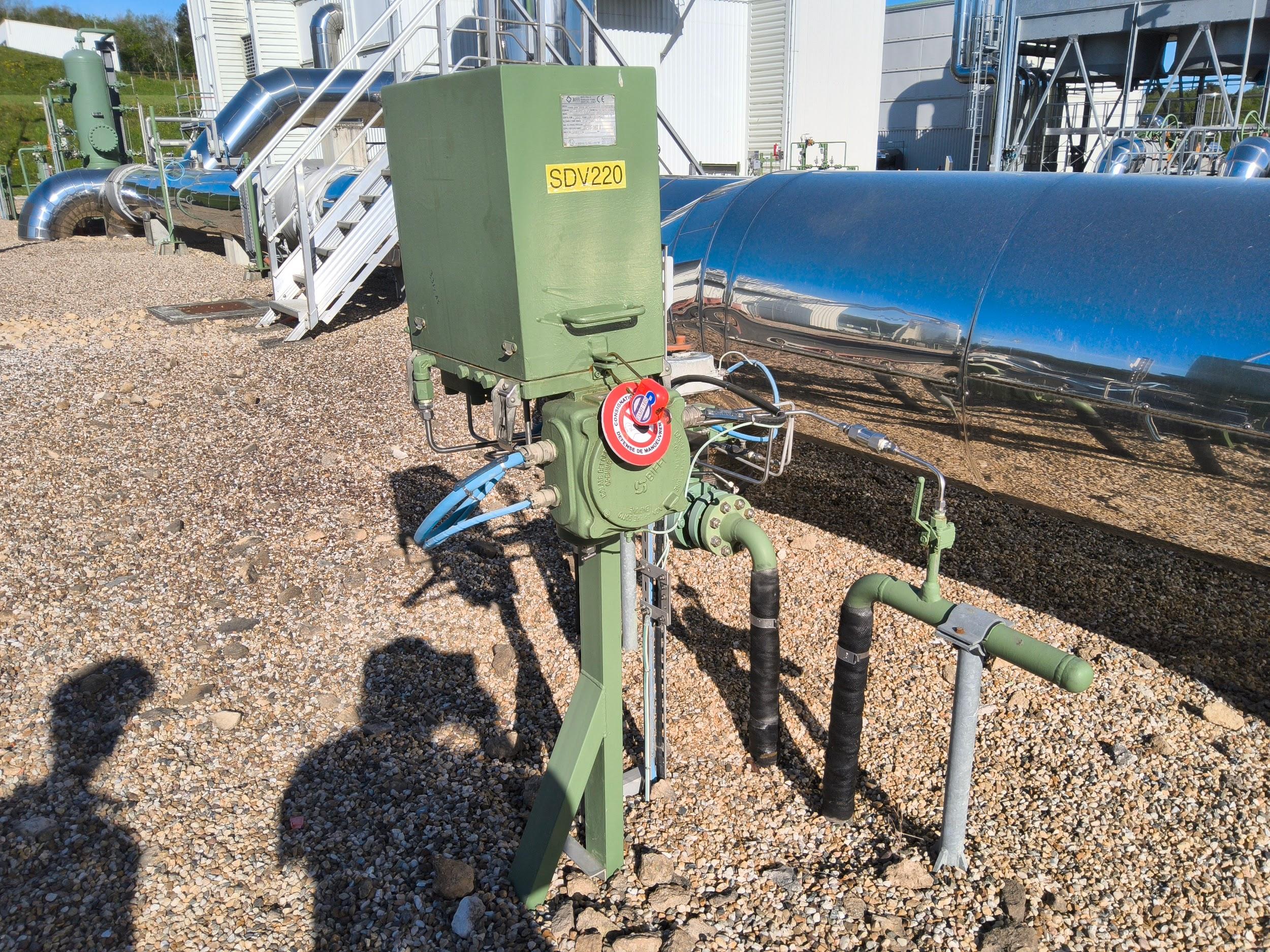

SDV 220
82

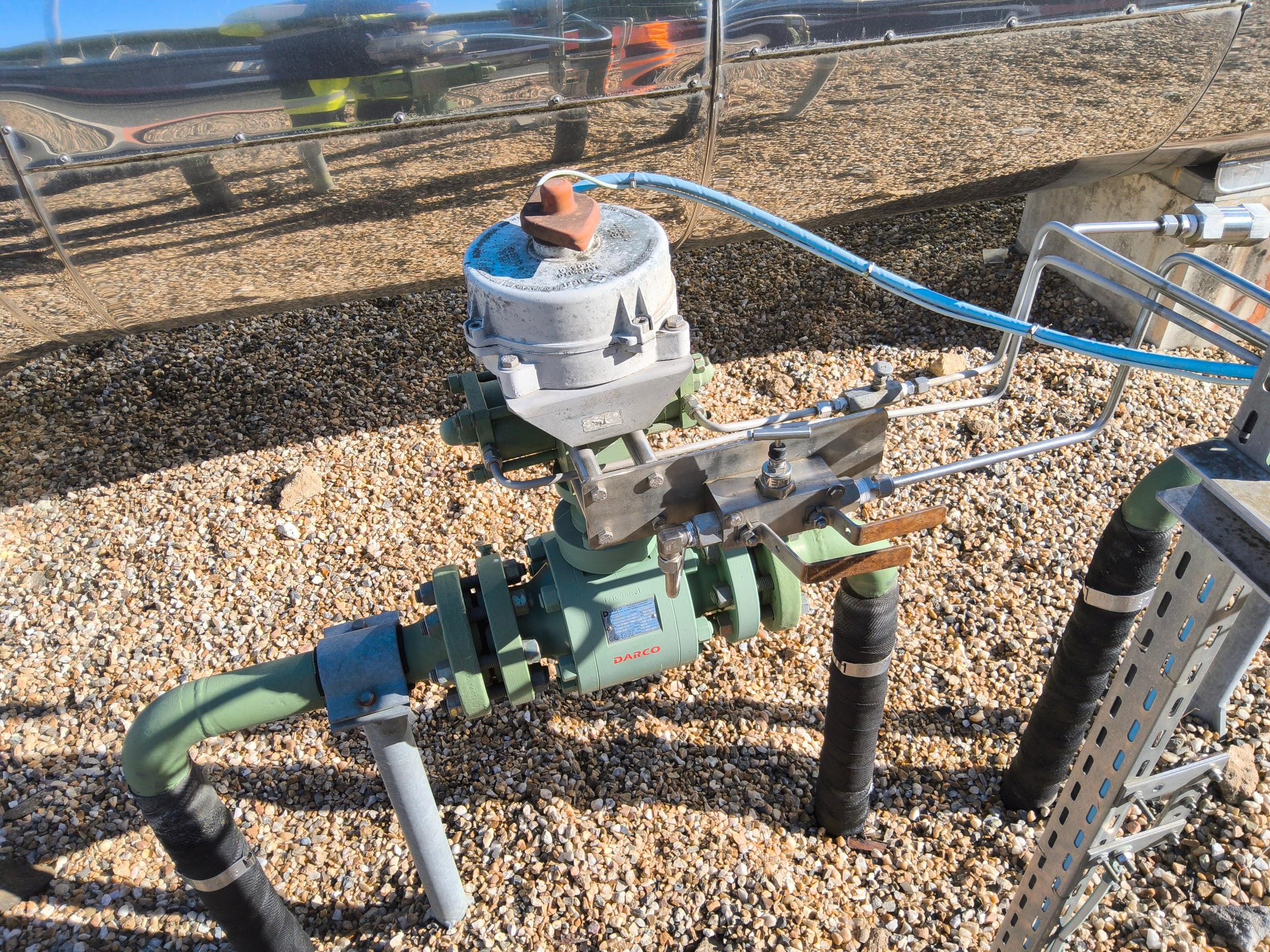

SDV 220Coffret pneumatiqueRobinet alimentation
83
Vue d'ensemble de la SDV 220
Gaz Carburant KY 201		Consignation du coffret pneumatiqueFermeture robinet
Déconnection Tubing
84
Zone 9
85
86
MOV 116????????Photos après les travaux d'octobre ?
87
MOV 116Disjonteur ??
88
Vanne électrique MOV 116
Gaz Carburant KY 201		Vanne cadenassée ??
89
Zone 9
90
91

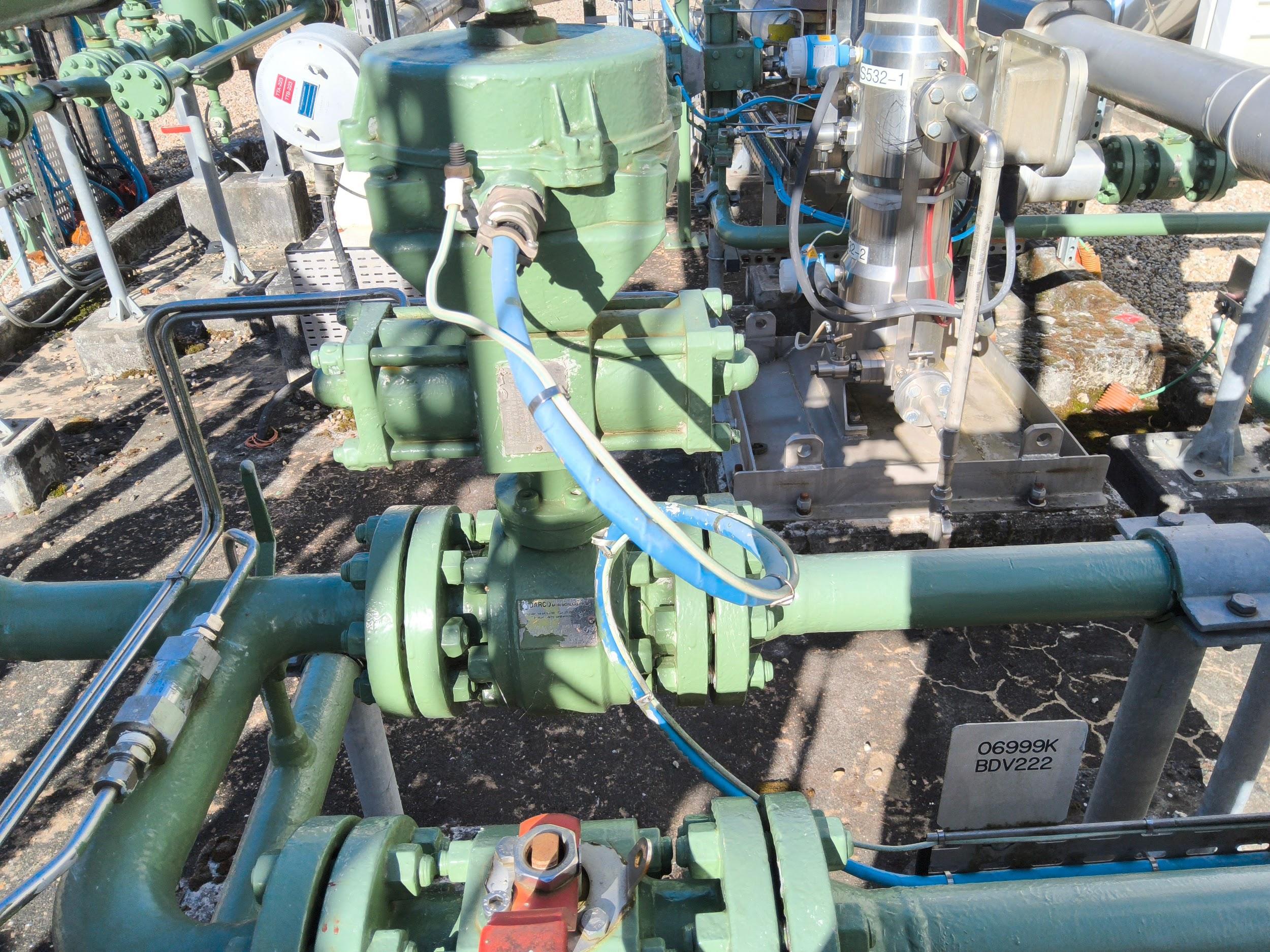

BDV 222
92

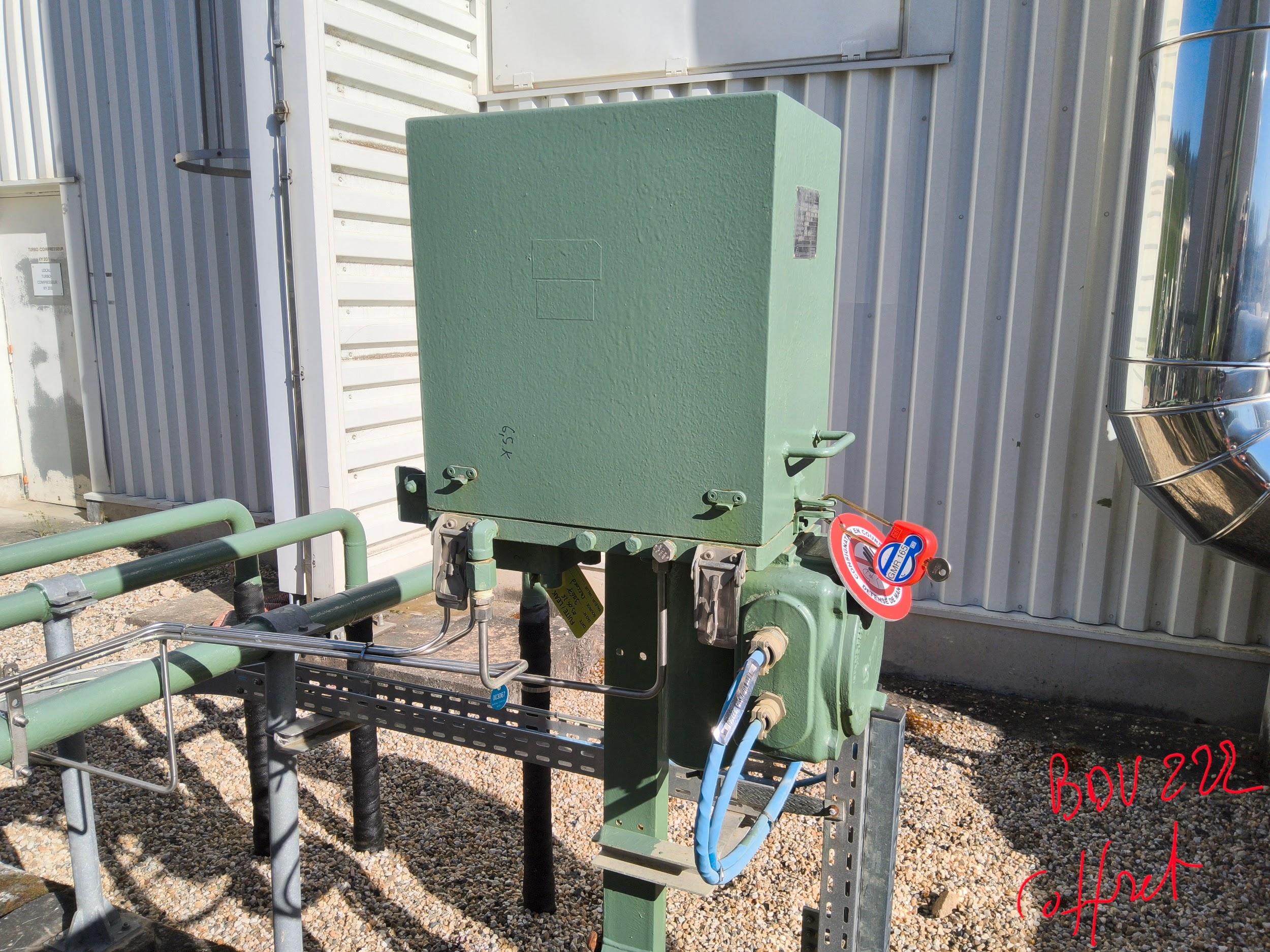

BDV 222Hydraulique ?Robinet alimentationDA
93
Vue d'ensemble de la BDV 222
Gaz Carburant KY 201		Consignation du coffret Fermeture robinet
Déconnection Tubing		Purge robinet sous Ballon DA
Faire une VAT visuelle Amont et Aval sur Mano
94
Zone 9
95
96
97

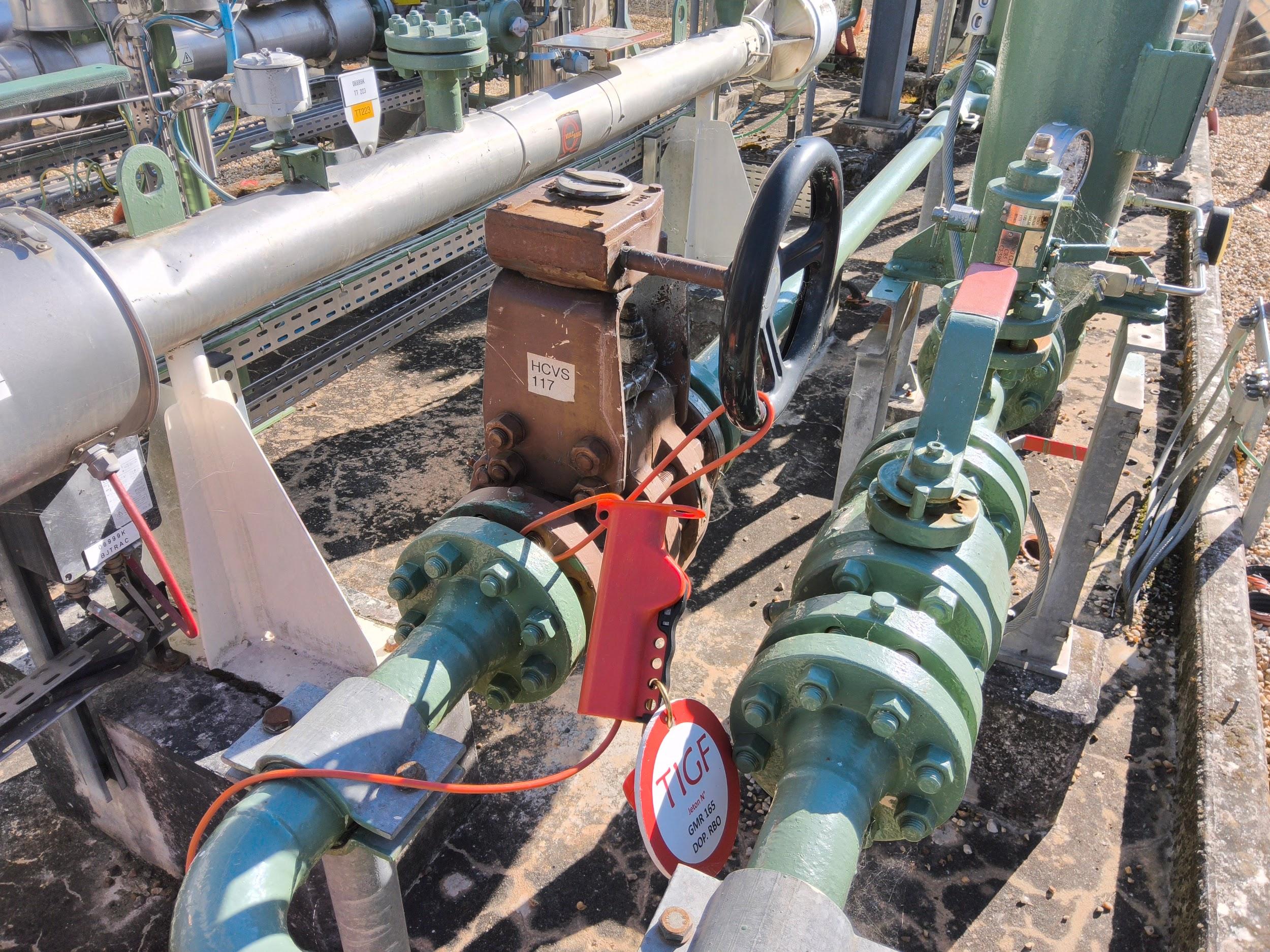

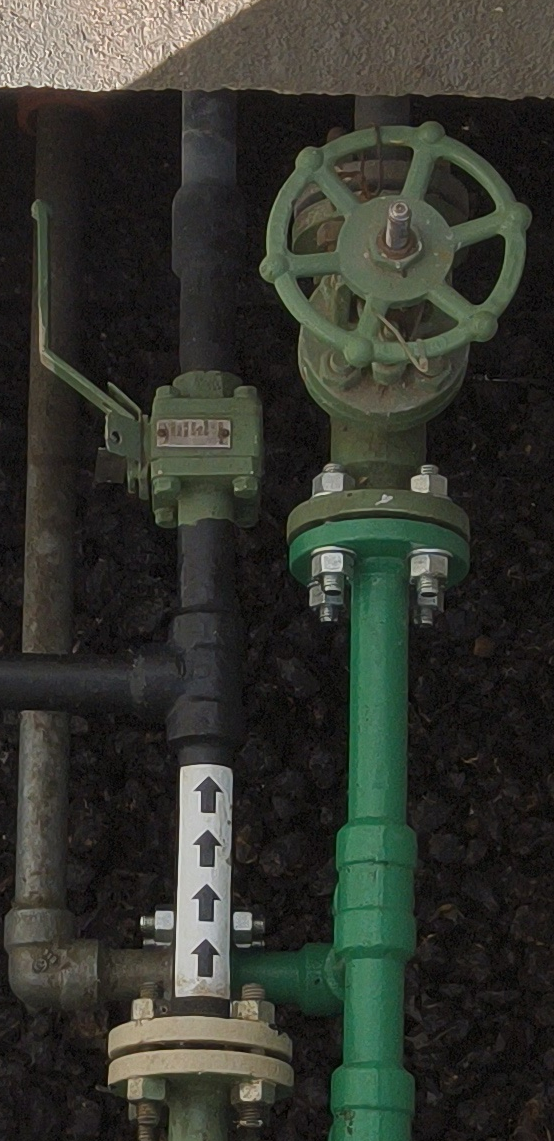

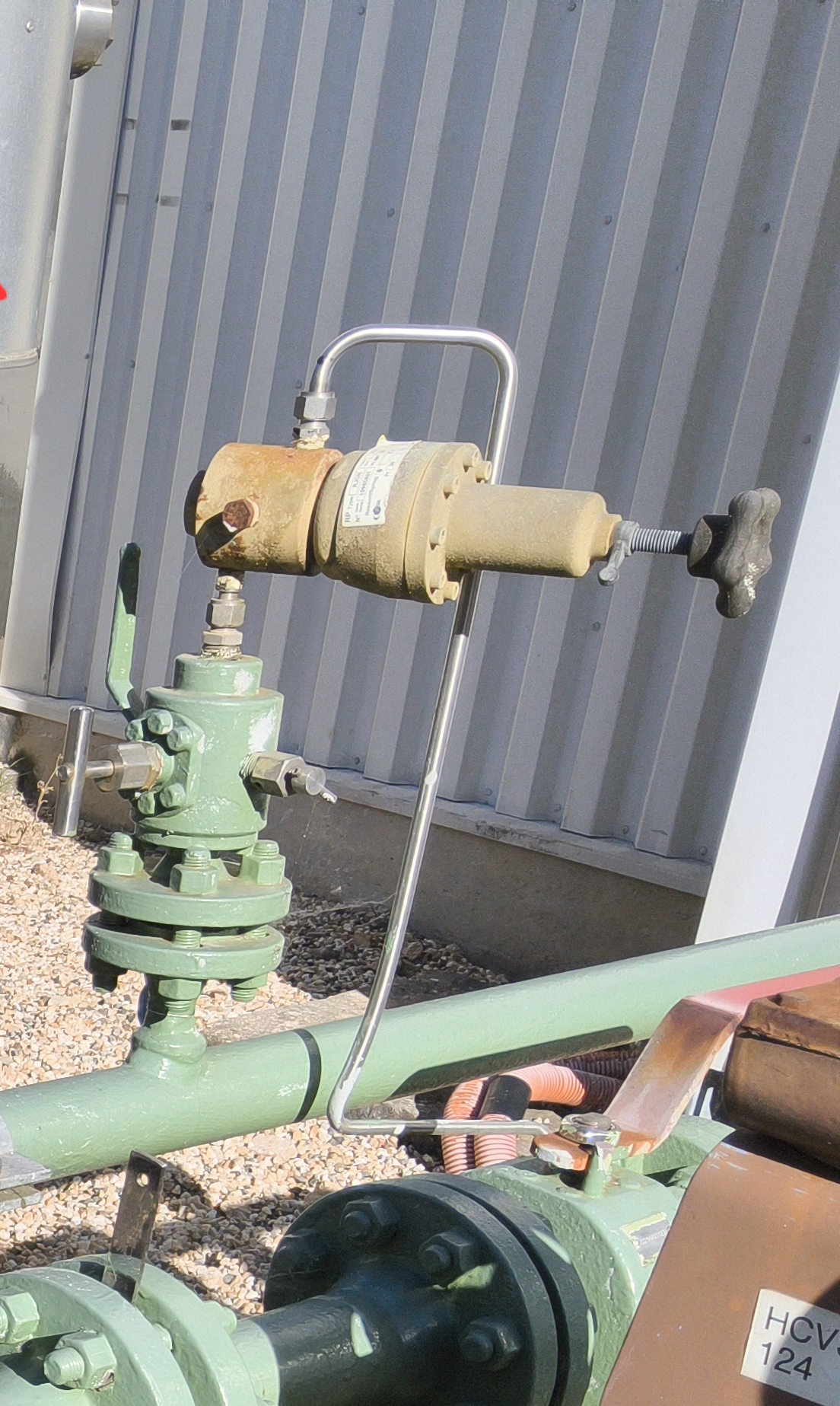

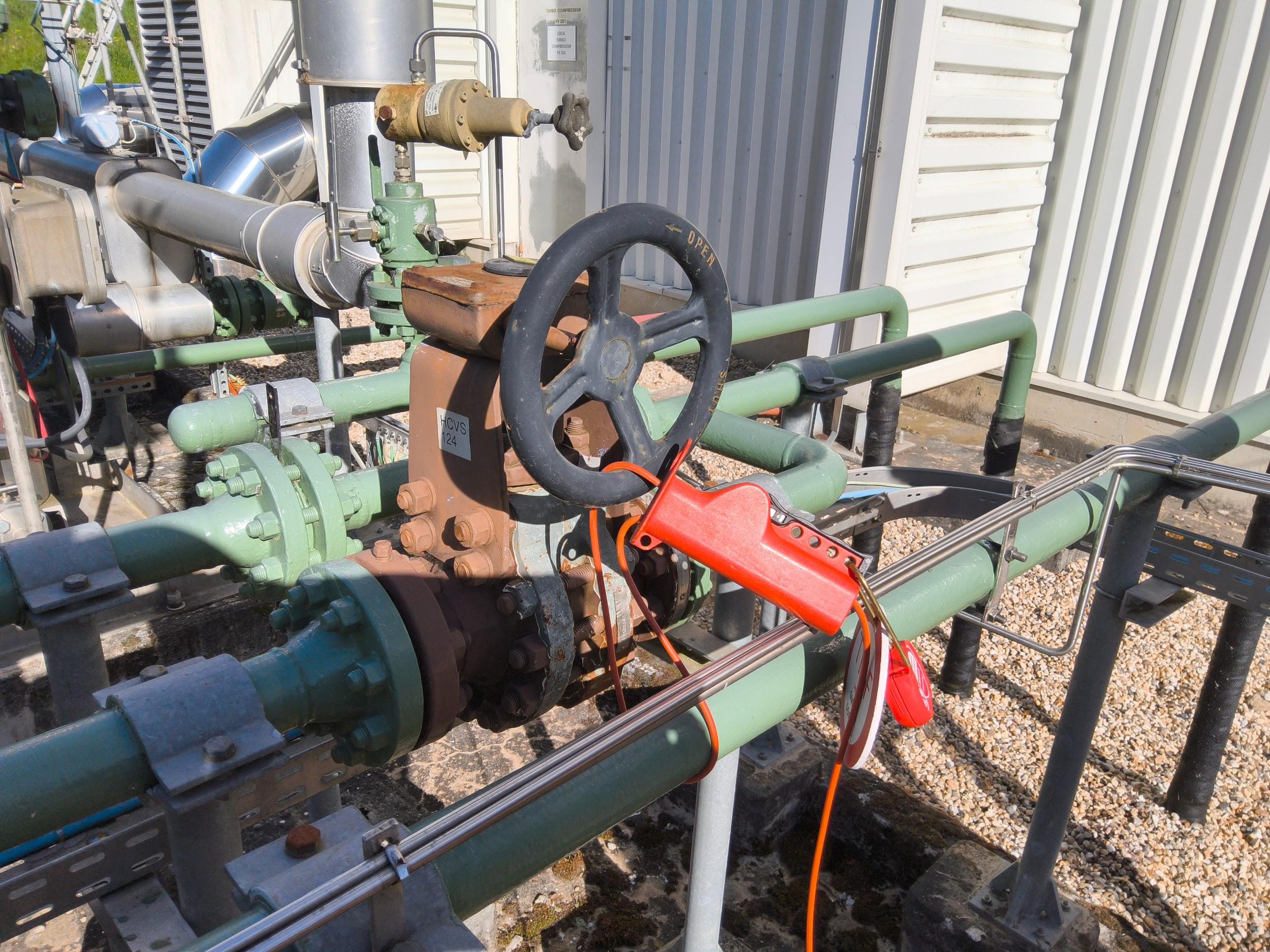

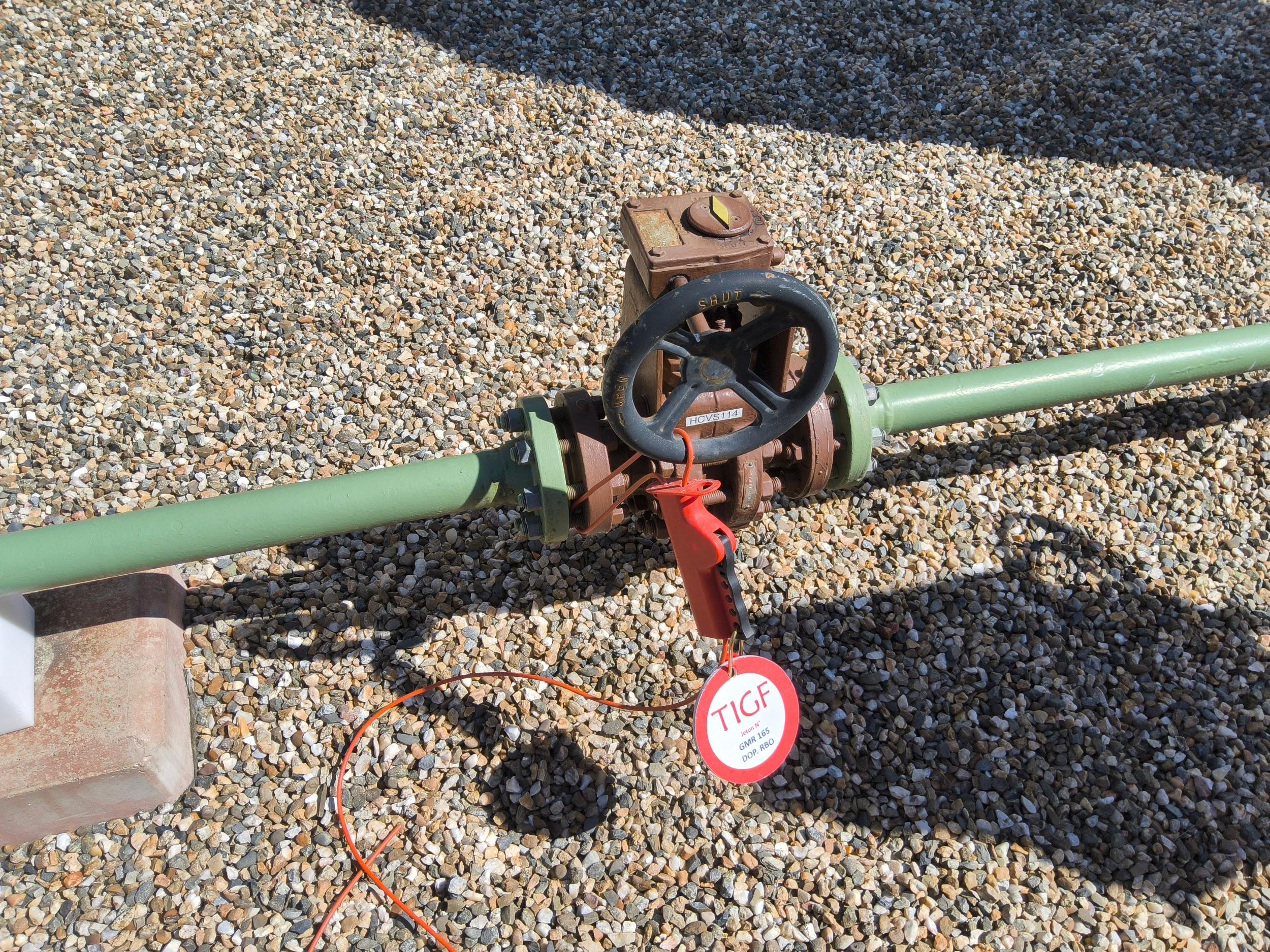

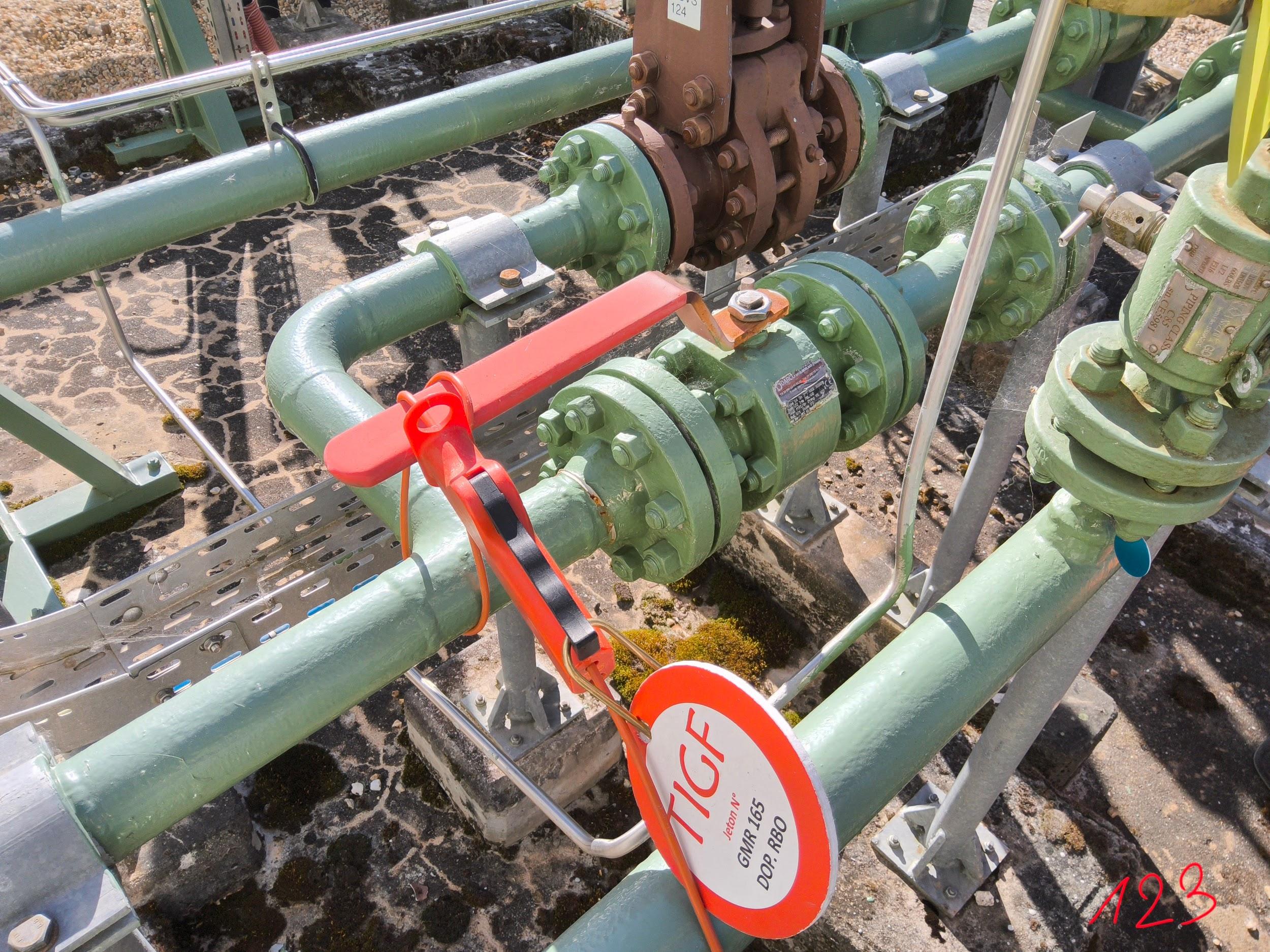

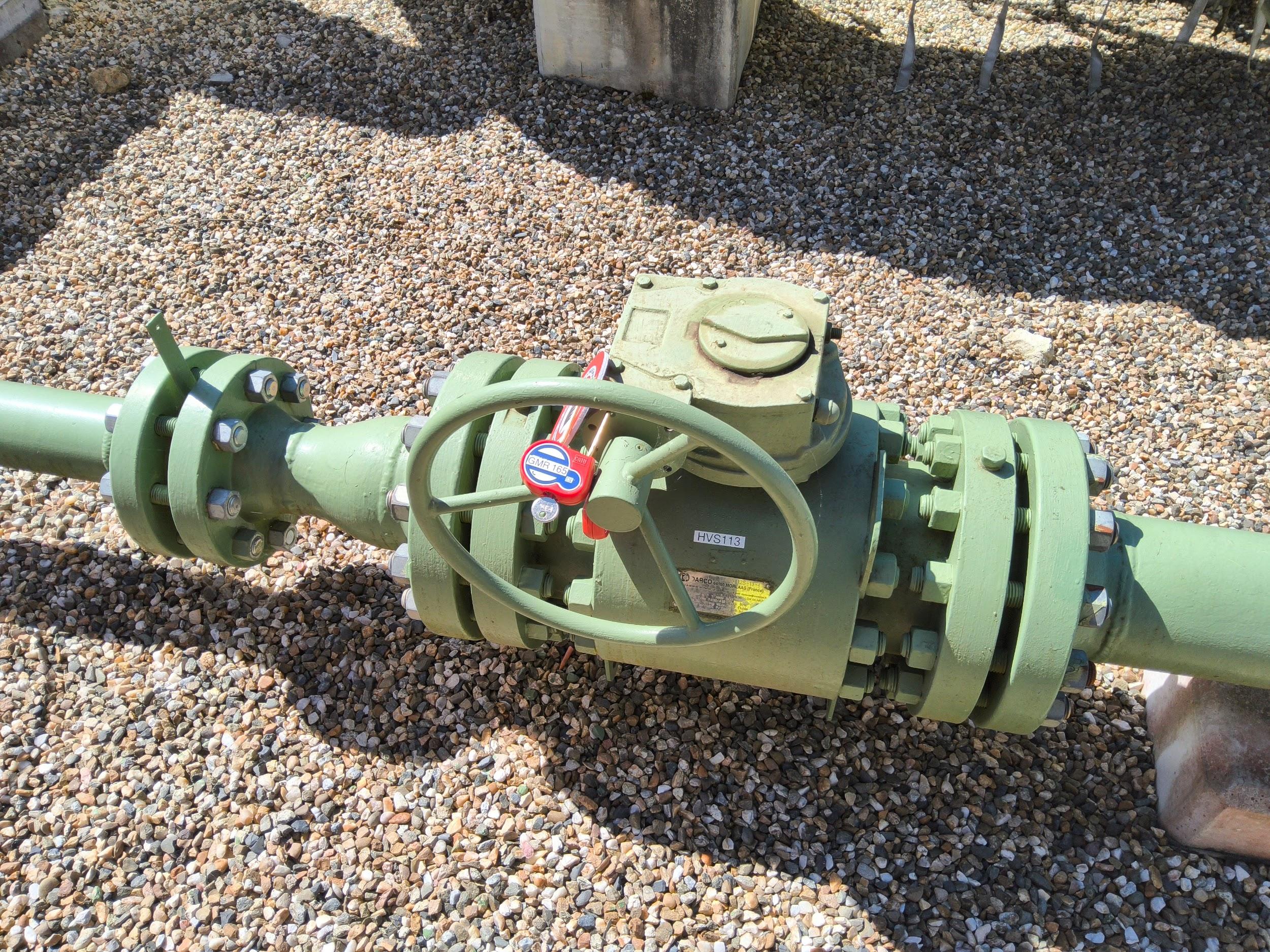

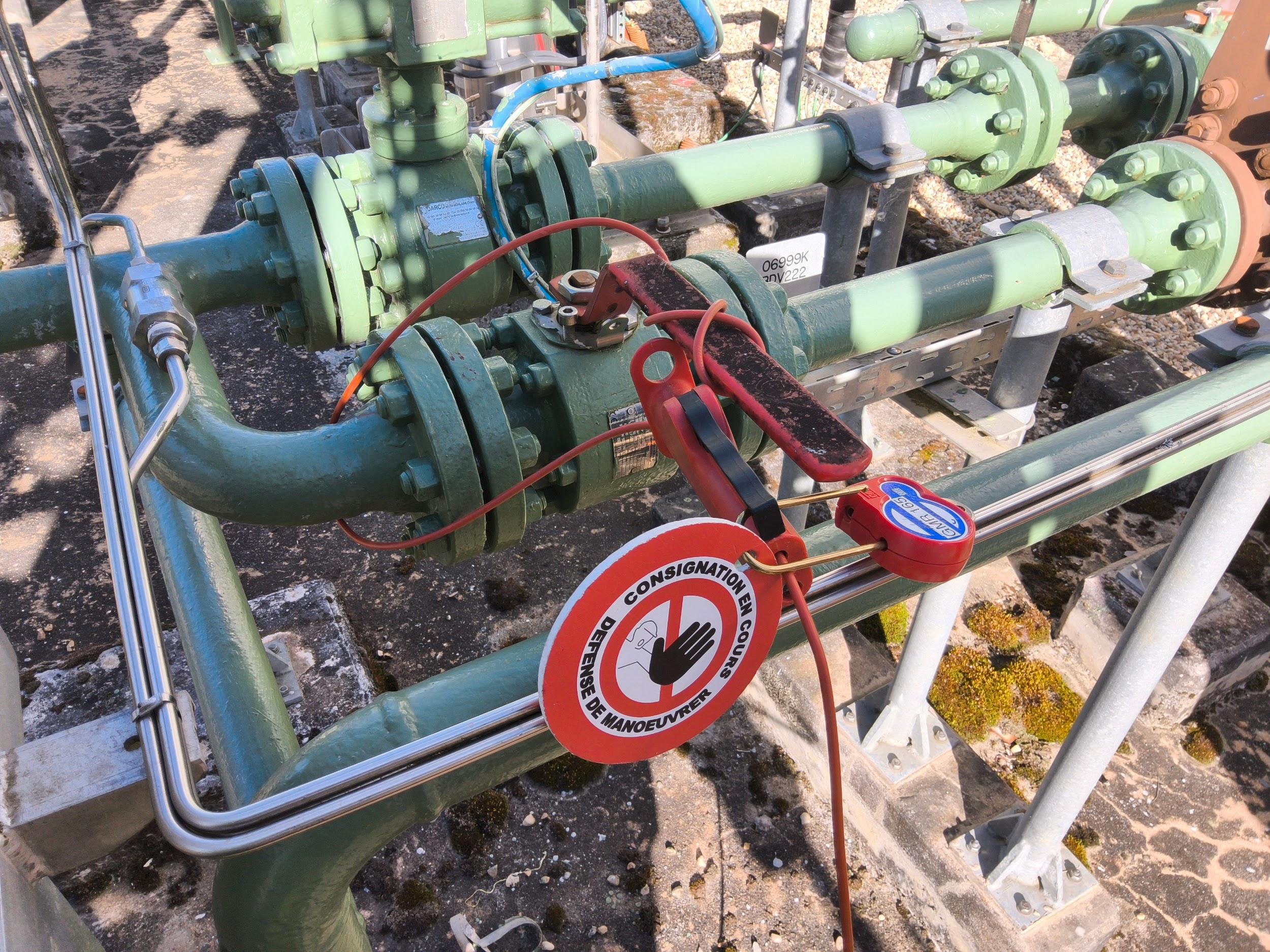

HCVS 117HVS 125HCVS 124HVS 123
98
Vanne cadenassée
Gaz Carburant KY 201		Vanne cadenassée
Gaz Carburant KY 201		Vanne cadenassée
Gaz Carburant KY 201		Vanne cadenassée
Gaz Carburant KY 201
Consignation permanente (O)
