2		PORTAIL DES CONSIGNATIONS		Révision	0	Retour GENERAL
3				Date	2026	Retour GENERAL
4				Date	2026
5	KY 201	Aide à la consignation	Electrique BT - KY 201			KY 201
6						KY 201
7
8						FCM KY 201 Elec BT
9						FCM KY 201 Elec BT

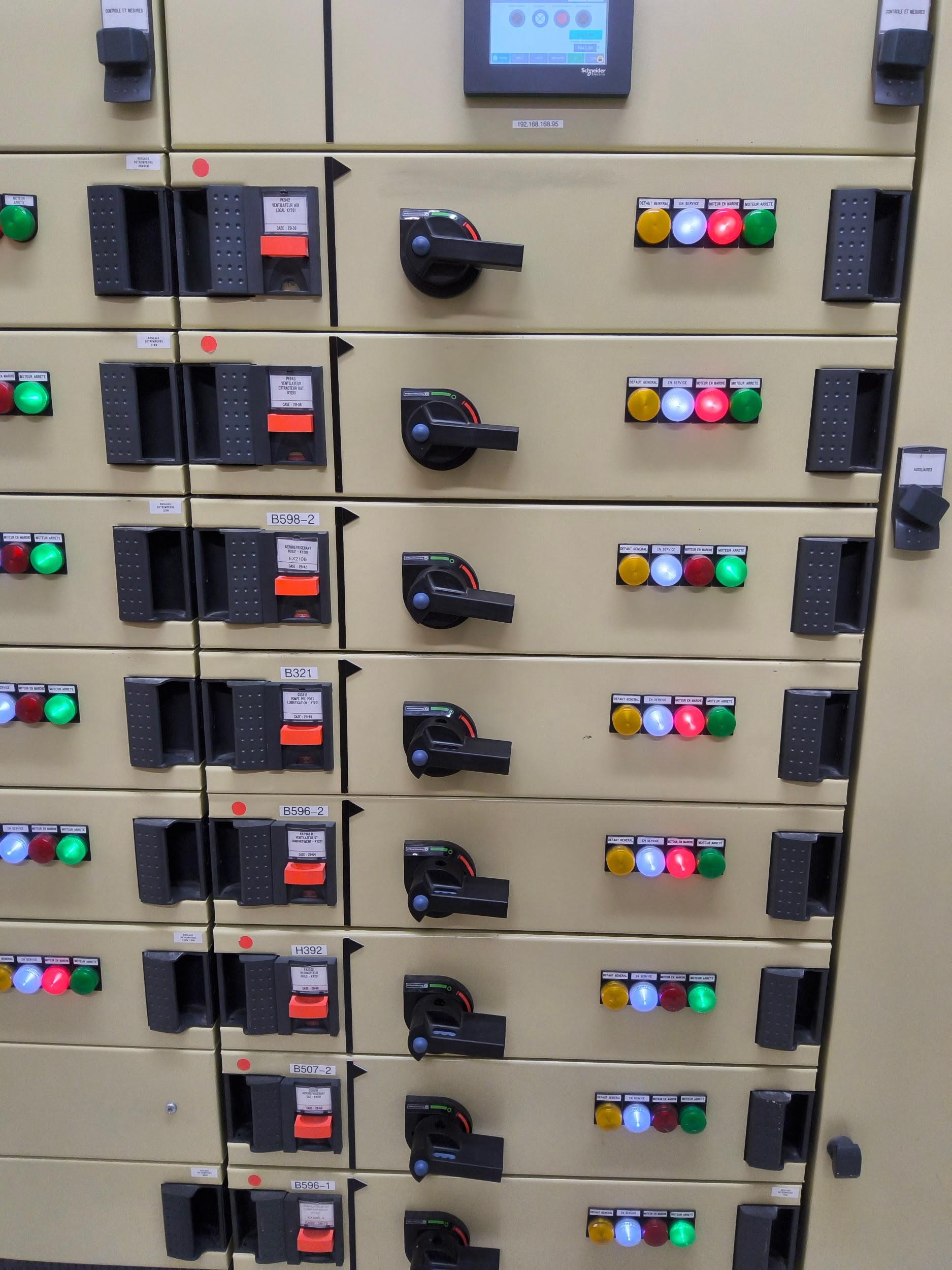

10	Les tiroirs électriques de consignation du KY 201 se trouvent sur les colonnes 2B, 3B et 4B Jeu de barre B Salle électrique
11

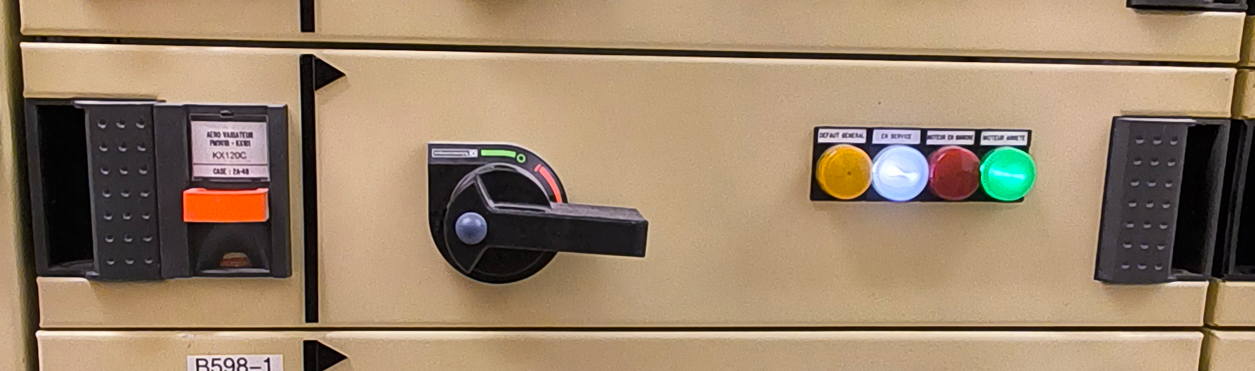

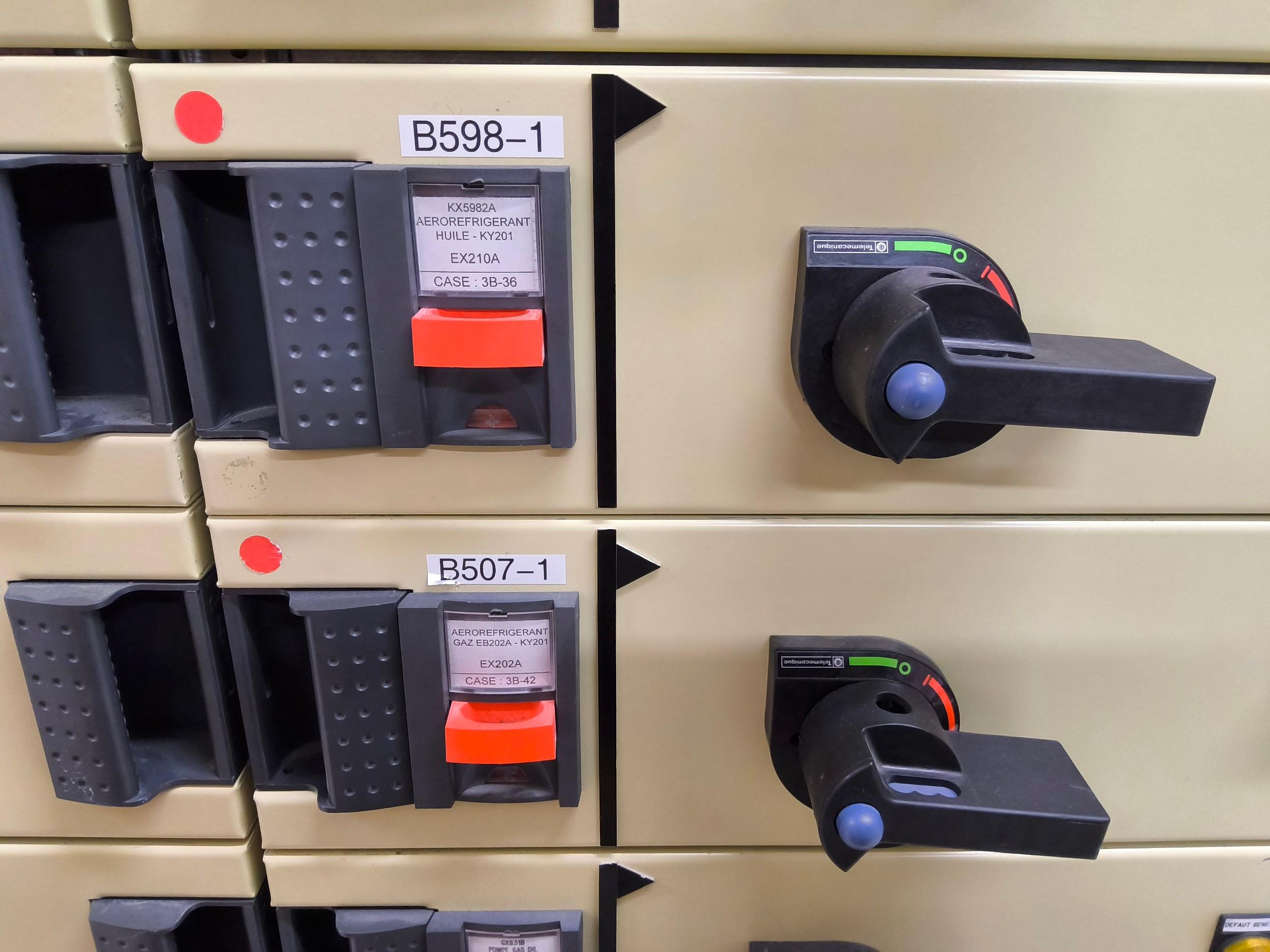

12	Chaque tiroir possède un N° : 3B - XX (Colonne 3 - Jeu de barre B), un TAG, la Désignation de l'équipement et la machine associée
13

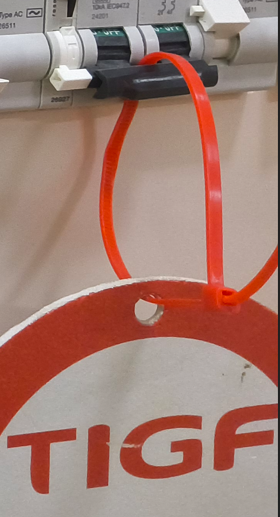

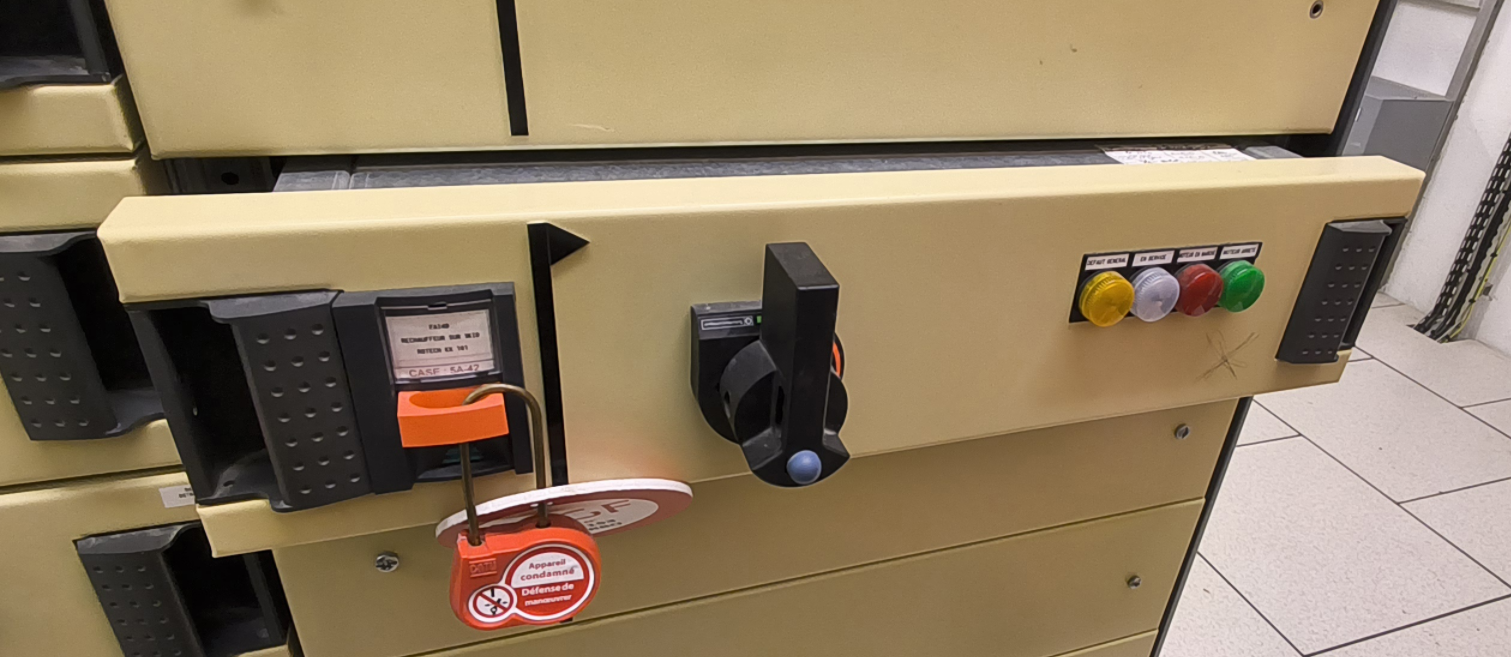

14	Pour consigner un tiroir, tourner le levier vers le haut (Position 0) puis débrocher le tiroir et placer le cadenas de consignation
15

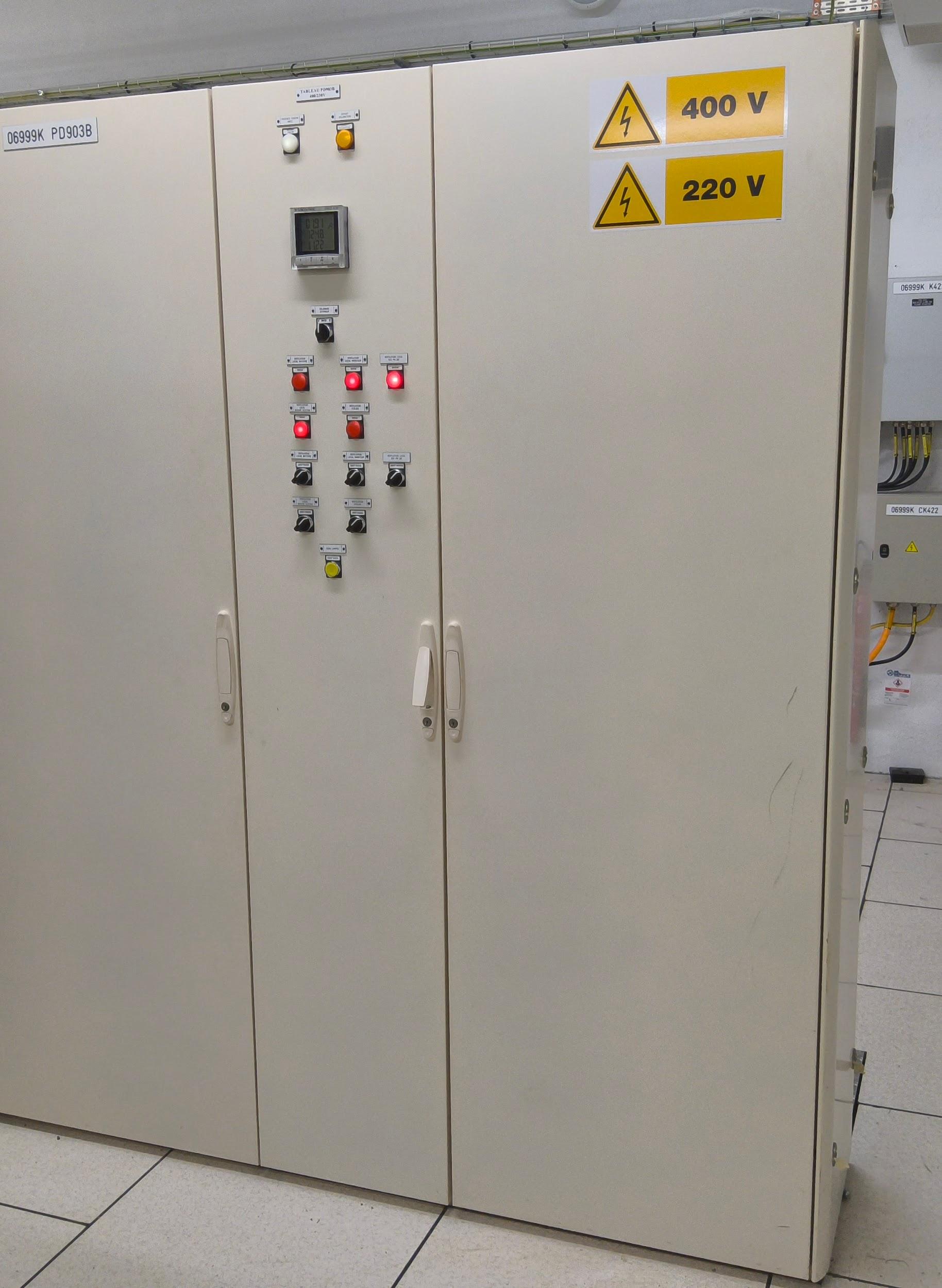

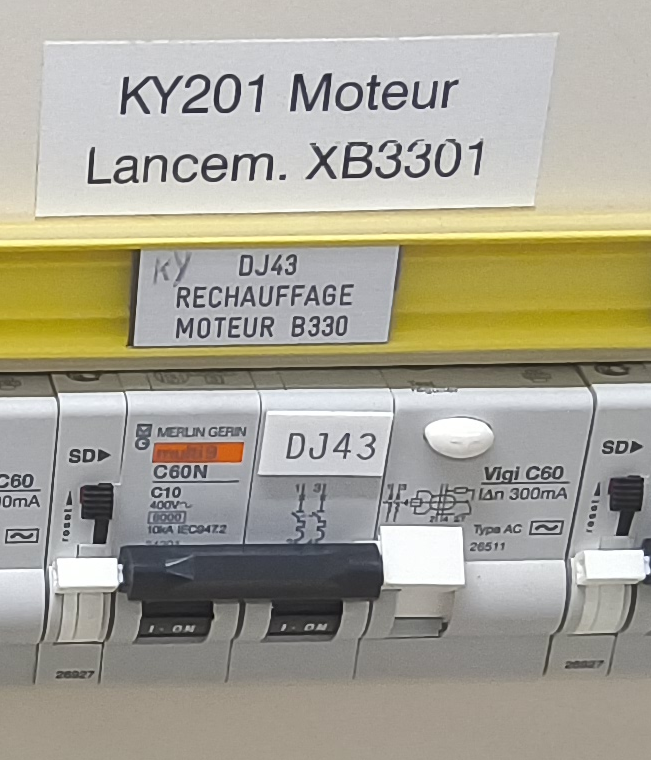

16	Le Disjoncteur se trouve dans l'armoire 400V / 200V. Abaissez le disjoncteur à consigner et placer un colson avec le macaron
17

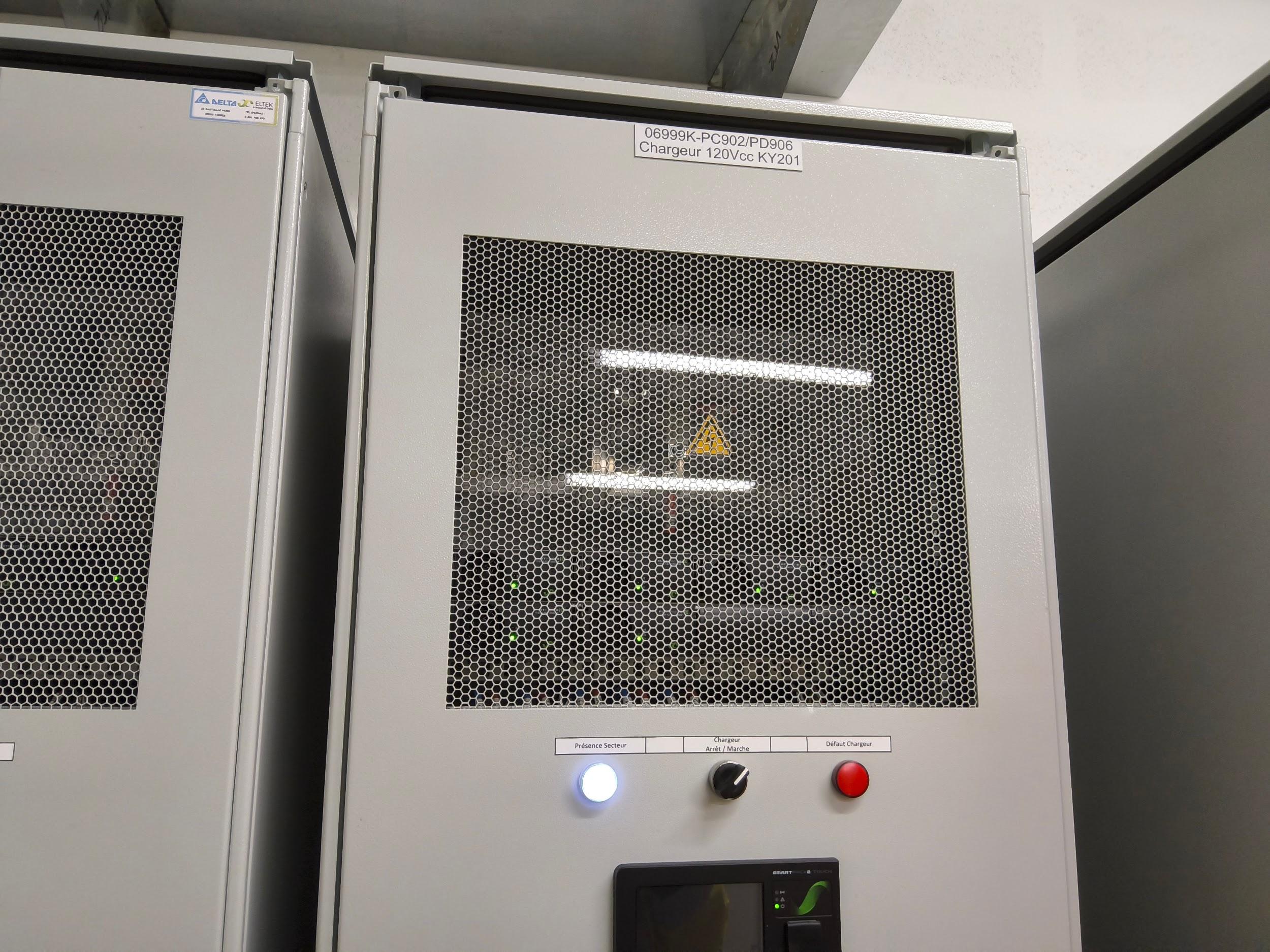

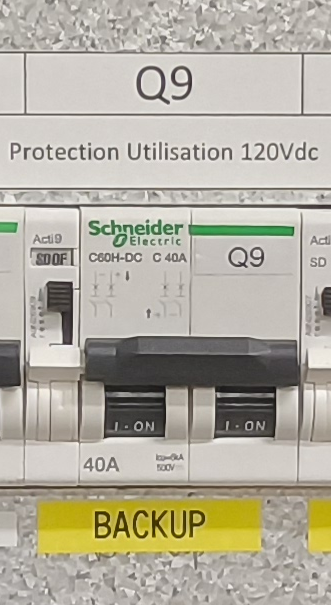

18	Le dernier disjoncteur Q9 se trouve dans l'armoire PC 902
